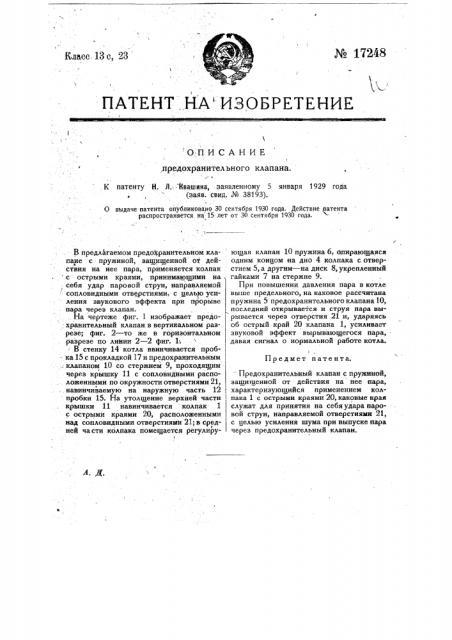

ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ

1 предоохраннтел ьного клапана. а

К патенту Н. Л.. ивашина, заявленному 5 января 1929 года (заяв. свид. № 38193).

0 выдаче-патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года.

Предмет патента.

В предлагаемом предохранительном клапане с пружиной, защищенной от действия на нее пара, применяется колпак с острыми краями, принимающими на себя удар паровой струи, направляемой сопловидными отверстиями, с целью усиления звукового эффекта при прорыве пара через клапан. . На чертеже фиг. 1 изображает предо:хранительный клапан в вертикальном разрезе; фиг. 2 — то же в горизонтальном разрезе по линии 2 — 2 фиг. 1. В стенку 14 котла ввинчивается проб- ка 15 с прокладкой 17 и предохранительным

; клапаном 10 со стержнем 9, проходящим через крышку 11 с сопловидными расположенными по окружности отверстиями 21, навинчиваемую на наружную часть 12 пробки 15. На утолщение верхней части крышки 11 навинчивается колпак 1 с острыми краями 20, расположенными над сопловидными отверстиями 21; в средней части колпака помещается регулиру1 ющая клапан 10 пружина 6, опирающаяся одним концом на дно 4 колпака с отверстием 5, а другим — на диск 8, укрепленный гайками 7 на стержне 9.

При повышении давления пара в котле выше предельного, на каковое рассчитана пружина 5 предохранительного клапана 10, последний открывается и струя пара вырывается через отверстия 21 и, ударяясь об острый край 20 клапана 1, усиливает звуковой эффект вырывающегося пара, давая сигнал о нормальной работе котла.

Предохранительный клапан с пружиной, защищенной от действия на нее пара, характеризующийСя применением колпака 1 с острыми краями 20, каковые края служат для принятия на себя удара паровой струи, направляемой отверстиями 21, с целью усиления шума при выпуске пара через предохранительный клапан.
