Устройство для усиления цилиндрического резервуара

Устройство для усиления цилиндрического резервуара

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

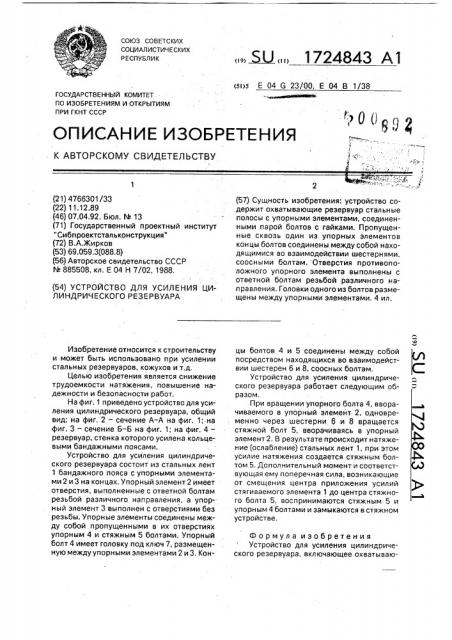

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4766301/33 (22) 11.12.89 (46) 07.04.92. Бюл. ¹ 13 (71) Государственный проектный институт

"Сибпроектстальконструкция" (72) В.А.Жирков (53) 69.059.3(088.8) (56) Авторское свидетельство СССР

¹ 885508, кл. Е 04 Н 7/02, 1988. (54) УСТРОЙ СТВО ДЛЯ УСИЛ Е Н ИЯ ЦИЛИНДРИЧЕСКОГО РЕЗЕРВУАРА .

Изобретение относится к строительству и может быть использовано при усилении стальных резервуаров, кожухов и т.д, Целью изобретения является снижение трудоемкости натяжения, повышение надежности и безопасности работ.

На фиг. 1 приведено устройство для усиления цилиндрического резервуара, общий вид; на фиг, 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4— резервуар, стенка которого усилена кольцевыми бандажными поясами.

Устройство для усиления цилиндрического резервуара состоит из стальных лент

1 бандажного пояса с упорными элементами 2 и 3 на концах. Упорный элемент 2 имеет отверстия, выполненные с ответной болтам резьбой различного направления, а упорный элемент 3 выполнен с отверстиями без резьбы. Упорные элементы соединены между собой пропущенными в их отверстиях упорным 4 и стяжным 5 болтами. Упорный болт 4 имеет головку под ключ 7, размещенную между упорными элементами 2 и 3. Кон„, Ы,, 1724843 А1 (я)з Е 04 G 23/00, Е 04 В 1/38 (57) Сущность изобретения: устройство со.держит охватывающие резервуар стальные полосы с упорными элементами. соединенными парой болтов с гайками. Пропущенные сквозь один из упорных элементов концы болтов соединены между собой находящимися во взаимодействии шестернями, соосными болтам. Отверстия противоположного упорного элемента выполнены с ответной болтам резьбой различного направления. Головки одного из болтов размещены между упорными элементами, 4 ил. цы болтов 4 и 5 соединены между собой посредством находящихся во взаимодействии шестерен 6 и 8, соосных болтам.

Устройство для усиления цилиндрического резервуара работает следующим образом.

При вращении упорного болта 4, вворачиваемого в упорный элемент 2, одновременно через шестерни 6 и 8 вращается стяжной болт 5, вворачиваясь в упорный элемент 2. В результате происходит натяжение (ослабление) стальных лент 1, при этом усилие натяжения создается стяжным болтом 5. Дополнительный момент и соответствующая ему поперечная сила, возникающие от смещения центра приложения усилий стягиваемого элемента 1 до центра стяжного болта 5, воспринимаются стяжным 5 и упорным 4 болтами и замыкаются в стяжном устройстве, Формула изобретения

Устройство для усиления цилиндрического резервуара, включающее охватываю1724843

Составитель В.Жирков

Техред М.Моргентал Корректор Н.Король

Редактор О.Хрипта

Заказ 1158 Тираж Подписное

BÍÈÈÏÈ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 щие резервуар стальные полосы с упорными элементами на концах, соединенные между собой пропущенными в их отверстиях парой болтов с гайками, о т л и ч а ющ е е с я тем, что, с целью снижения трудоемкости натяжения, повышения надежности и безопасности работ, пропущенные сквозь один из упорных элементов концы болтов соединены между собой посредством находящихся во взаимодействии шестерен, соосных болтам, а отверстия противоположного упорного элемента выполне5 ны с ответной болтам резьбой различного направления, причем головка одного из болтов размещена между упорными элементами.
