Способ проветривания нагорных рудников

Способ проветривания нагорных рудников

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промети . Цель изобретения - повышение эффективности проветривания нагорных рудников за счет усиления направленного действия естественной тяги при т-ре атмосферного воздуха вышет-ры вмещающих пород вышележащих горизонтов. Для этого на уровне нижнего горизонта проходят сбойку для сообщения нижней части вентиляционного канала с атмосферой. При т-ре атмосферного воздуха ниже т-ры вмешающих пород осуществляют естественное охлаждение стенок вентиляционного канала путем подачи по нему охлажденного потока атмосферного воздуха. При т-ре атмосферного воздуха выше т-ры вмещающих пород нижнюю часть вентиляционного канала изолируют от атмосферы. Свежий воздух с отрабатываемого горизонта за счет общешахтной депрессии поступает в действующие блоки. Отработанный воздух по блоковым восстающим собирается в сборном вентиляционном штреке и по нему выдается на поверхность. 2 ил. С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

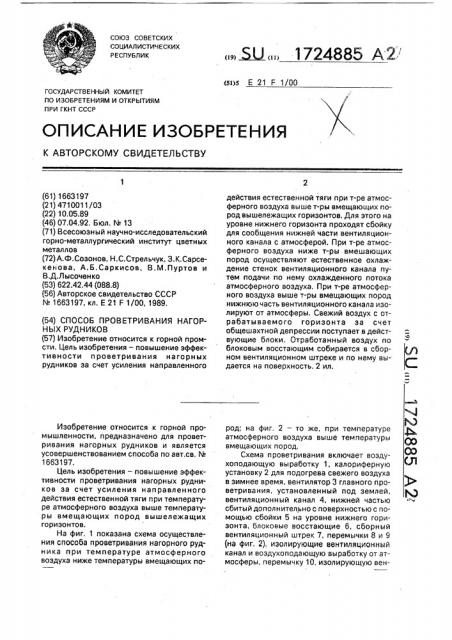

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1663197 (21) 4710011/03 (22) 10,05.89 (46) 07.04.92. Бюл. ¹ 13 (71) Всесоюзный научно-исследовательский горно-металлургический институт цветных металлов (72) А.Ф.Созонов, Н.С.Стрельчук, З.К.Сарсекенова, А.Б.Саркисов, В.М.Пуртов и

В.Д.Лысоченко (53) 622.42.44 (088.8) (56) Авторское свидетельство СССР

¹ 1663197, кл, Е 21 F 1/00, 1989. (54) СПОСОБ ПРОВЕТРИВАНИЯ НАГОРНЫХ РУДНИКОВ (57) Изобретение относится к горной промсти. Цель изобретения — повышение эффективности и роветривания нагорных рудников за счет усиления направленного

Изобретение относится к горной промышленности, предназначено для проветривания нагорных рудников и является усовершенствованием способа по авт.св, ¹

1663197.

Цель изобретения — повышение эффективности проветривания нагорных рудников за счет усиления направленного действия естественной тяги при температуре атмосферного воздуха выше температуры вмещающих пород вышележащих горизонтов.

На фиг, 1 показана схема осуществления способа проветривания нагорного рудника при температуре атмосферного воздуха ниже температуры вмещающих по„„Я „„1724885 A 2 действия естественной тяги при т-ре атмосферного воздуха выше т-ры вмещающих пород вышележащих горизонтов. Для этого на уровне нижнего горизонта проходят сбойку для сообщения нижней части вентиляционного канала с атмосферой. При т-ре атмосферного воздуха ниже т-ры вмешающих пород осуществляют естественное охлаждение стенок вентиляционного канала путем подачи по нему охлажденного потока атмосферного воздуха. При т-ре атмосферного воздуха выше т-ры вмещающих пород нижнюю часть вентиляционного канала изолируют от атмосферы. Свежий воздух с отрабатываемого горизонта за счет общешахтной депрессии поступает в действующие блоки. Отработанный воздух по блоковым восстающим собирается в сборном вентиляционном штреке и по нему выдается на поверхность. 2 ил. род; на фиг, 2 — то же, при температуре атмосферного воздуха выше температуры вмещающих пород, Схема проветривания включает воздухоподающую выработку 1, калориферную установку 2 для подогрева свежего воздуха в зимнее время, вентилятор 3 главного проветривания, установленный под землей, вентиляционный канал 4, нижней частью сбитый дополнительно с- поверхностью с помощью сбойки 5 на уровне нижнего горизонта, блоковые восстающие 6, сборный вентиляционный штрек 7, перемычки 8 и 9 (на фиг. 2), изолирующие вентиляционный канал и воздухоподающую выработку от атмосферы, перемычку 10, изолирующую вен1724885

Фиг. I тиляционный канал от воздухоподающей выработки, свежий 11 и отработанный 12 воздух.

Способ осуществляют следующим образом.

При температуре атмосферного воздуха ниже температуры вмещающих пород аэродинамическую связь между вентиляционным каналом 4 и воздухоподающей выработкой 1 исключают, для чего возводят перемычку 10. При этом вентиляционный канал 4, дополнительно сообщенный с поверхностью сбойкой 5 на уровне нижнего горизонта, подвергается естественному охлаждению за счет прохождения по нему холодного воздуха за счет разницы высотных отметок. B этот период свежий воздух 11 с помощью вентилятора 3 по воздухоподающему каналу 1 нагнетается для проветривания горных работ рудника, а отработанный воздух 12 по сборному вентиляционному штреку 7 выдается на поверхность.

В период, когда температура атмосферного воздуха выше температуры вмещающих пород, восстанавливают аэродинамическую связь между вентиляционным каналом 4 и воздухоподающей выработкой 1 (разбирают перемычку 10) и изолируют с помощью перемычек 8 и 9 эти каналы от атмосферы. После этого забор свежего воздуха 11 осуществляют по вентиляционному каналу 4 и с помощью вентилятора 3 по воздухоподающей выработке 1 подают на проветривание горных работ рудника. При этом также, как и в период отрицательной температуры атмосферного воздуха, используется направленное действие естественной тяги, причем действие это усиливается за счет предварительного естественного охлаждения вентиляционного канала 4. B дальнейшем свежий

5 воздух 11 с отрабатываемого горизонта за счет общешахтной депрессии поступает в действующие блоки, отработанный воздух

12 по блоковым восстающим 6 собирается в сборном вентиляционном штреке 7 и по не10 му выдается на поверхность.

Предлагаемый способ проветривания нагорных рудников позволяет за счет естественного охлаждения усилить направленное действие естественной тяги и повысить

15 эффективность проветривания.

Формула изобретения

Способ проветривания нагорных рудников по авт.св. hh 1663197, отл и ч а ю щий с я тем, что, с целью повышения эффектив20 ности проветривания нагорных рудников за счет усиления направленного действия естественной тяги при температуре атмосферного воздуха выше, температуры вмещающих пород вышележащих горизон25 тов, на уровне нижнего горизонта проходят сбойку для сообщения нижней части вентиляционного канала с атмосферой и при температуре атмосферного воздуха ниже температуры вмещающих пород осуществ30 ляют естественное охлаждение стенок вентиляционного канала путем подачи по нему охлажденного потока атмосферного воздуха, а при температуре атмосферного возду35 ха выше температуры вмещающих пород нижнюю часть вентиляционного канала изолируют от атмосферы.
