Газовый эжектор

Газовый эжектор

Иллюстрации

Показать все

Реферат



Использование: в струйной технике. Сущность изобретения: на выходе сверхзвукового активного сопла, соосного камере смешения с диффузором, установлен цилиндрический насадок 4 с продольными щелевыми пазами 5. Площадь пазов 5 составляет 10-30% от площади поверхности насадка 4. Гофрированные кольца 6 насадка 4 установлены коаксиально на наружной поверхности насадка 4 в зоне пазов 5. Число гофр 7, на каждом из колец 6 выполнено по числу пазов 5. Гофры 7 расположены оппозитно пазам 5 и выполнены расширяющимися под острым углом в направлении потока активной среды, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю F 04 F 5/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

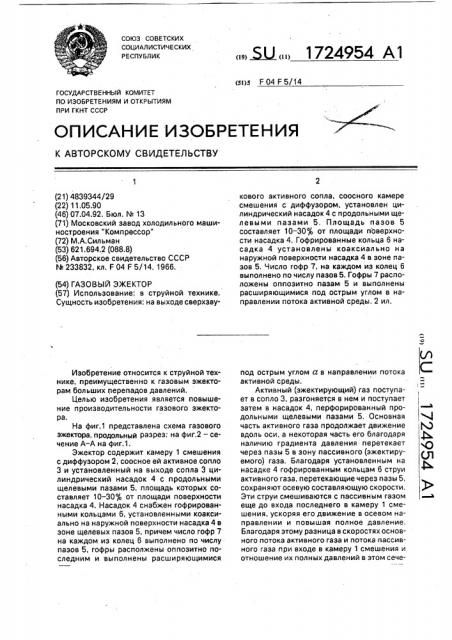

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 3 ) р

О

Ql

4 (21) 4839344/29 (22) 11,05.90 (46) 07.04.92. Бюл. N 13 (71) Московский завод холодильного машиностроения "Компрессор" (72) A.А.Сильман (53) 621.694.2 (088.8) (56) Авторское свидетельство СССР

М 233832, кл. F 04 F 5/14, 1966. (54) ГАЗОВЫЙ ЭЖЕКТОР (57) Использование: в струйной технике.

Сущность изобретения: на выходе сверхзвуИзобретение относится к струйной технике, преимущественно к газовым эжекторам больших перепадов давлений.

Целью изобретения является повышение производительности газового эжектора.

На фиг.1 представлена схема газового эжектора, продольный разрез; на фиг.2 — сечение А — А на фиг.1.

Эжектор содержит камеру 1 смешения с диффузором 2, соосное ей активное сопло

3 и установленный на выходе сопла 3 цилиндрический насадок 4 с продольными щелевыми пазами 5, площадь которых составляет 10 — 30% от площади поверхности насадка 4. Насадок 4 снабжен гофрированными кольцами 6, установленными коаксиально на наружной поверхности насадка 4 в зоне щелевых пазов 5, причем число.гофр 7 на каждом из колец 6 выполнено по числу пазов 5, гофры располжены оппозитно последним и выполнены расширяющимися

„„. Ж„„1724954 А1 кового активного сопла, соосного камере смешения с диффузором, установлен цилиндрический насадок 4 с продольными щелевыми пазами 5. Площадь пазов 5 составляет 10-30% от площади поверхности насадка 4. Гофрированные кольца 6 насадка 4 установлены коаксиально на наружной поверхности насадка 4 в зоне пазов 5, Число гофр 7, на каждом из колец 6 выполнено по числу пазов 5, Гофры 7 расположены оппозитно пазам- 5 и выполнены расширяющимися под острым углом в направлении потока активной среды, 2 ил. под острым углом а в направлении потока активной среды.

Активный (эжектирующий) газ поступает в сопла 3, разгоняется в нем и поступает затем в насадок 4, перфорированный продольными щелевыми пазами 5. Основная часть активного газа продолжает движение вдоль оси, а некоторая часть его благодаря наличию градиента давления перетекает через пазы 5 в зону пассивного (эжектируемого) газа. Благодаря установленным на насадке 4 гофрированным кольцам 6 струи активного газа, перетекающие через пазы 5, сохраняют осевую составляющую скорости.

Эти струи смешиваются с пассивным газом еще до входа последнего в камеру 1 смешения, ускоряя его движение в осевом направлении и повышая полное давление.

Благодаря этому разница в скоростях основного потока активного газа и потока пассивного газа при входе в камеру 1 смешения и отношение их полных давлений в этом сече1724954

Aw77b8Hblv

8Ю нии уменьшаются, а следовательно, уменьшаются потери при встрече и последующем смешении потоков. Пройдя камеру 1 смешения, смесь газов поступает в диффузор 2, где скорость ее снижается, а давление повышается.

Благодаря тому, что потери при смешении потоков в камере 1 смешения уменьшаются, возрастает КПД эжектора, а следовательно, увеличивается его производительность, Формула изобретения

Газовый эжектор, содержащий камеру смешения с диффузором, соосное ей сверхзвуковое активное сопло и установленный на выходе сопла цилиндрический насадок с продольными щелевыми пазами, площадь которых составляет 10 — 30% от площади по5 верхности насадка, отличающийся тем, что, с целью повышения производительности, насадок снабжен гофрированными кольцами, установленными коаксиально на наружной поверхности насадка в зоне

10 щелевых пазов, причем число гофр на каждом из колец выполнено по числу пазов, гофры расположены оппозитно последним и выполнены, расширяющимися под острым углом в направлении потока активной сре15 ды.

1724954

А-А

Р,г

35 40

Составитель М. Сильман

Редактор И. Ванюшкина Техред М.Моргентал Корректор М. Максимишинец

Заказ 1164 Тираж Подписное

BÍÈÈÏÈ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
