Реферат



Изобретение относится к машиностроению , а именно к средствам контроля резьб. Цель изобретения - сокращение трудоемкости и повышение информативности контроля . Это достигается тем, что на корпусе калибра выполнены открытые и закрытые относительно торцовой плоскости пазы. Кроме того, на корпусе выполнены пазы для размещения осветительной аппаратуры. 1 з.п. ф-лы, 1 ил.

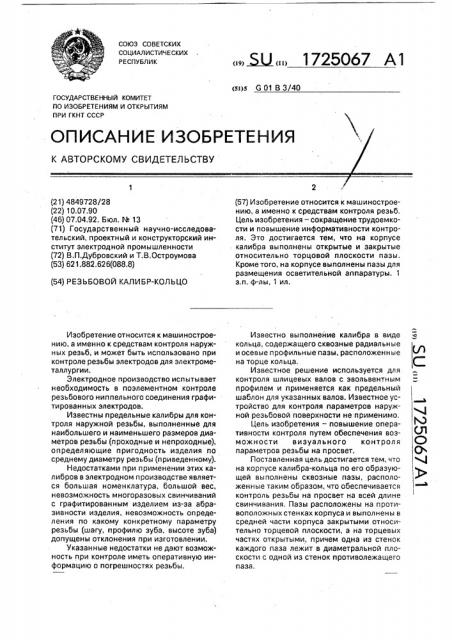

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 В 3/40

4 К) Ql о

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (21) 4849728/28 (22) 10.07.90 (46) 07.04.92. Бюл. М 13 (71) Государственный научно-исследовательский, проектный и конструкторский институт электродной промышленности (72) В.П.Дубровский и Т.В.Остроумова (53) 621.882.626(088.8) (54) РЕЗЬБОВОЙ КАЛИБР-КОЛЬЦО

Изобретение относится к машиностроению, а именно к средствам контроля наружных резьб, и может быть использовано при контроле резьбы электродов для электрометаллургии.

Электродное производство испытывает необходимость в поэлементном контроле резьбового ниппельного соединения графитированных электродов.

Известны предельные калибры для контроля наружной резьбы, выполненные для наибольшего и наименьшего размеров диаметров резьбы (проходные и непроходные), определяющие пригодность изделия по среднему диаметру резьбы (приведенному).

Недостатками при применении этих калибров в электродном производстве является большая номенклатура, большой вес, невозможность многоразовых свинчиваний с графитированным изделием из-за абразивности изделия, невозможность определения по какому конкретному параметру резьбы (шагу, профилю зуба, высоте зуба) допущены отклонения при изготовлении.

Указанные недостатки не дают возможность при контроле иметь оперативную информацию о погрешностях резьбы, Ы 1725067 А1 (57) Изобретение относится к машиностроению, а именно к средствам контроля резьб.

Цель изобретения — сокращение трудоемкости и повышение информативности контроля. Это достигается тем, что на корпусе калибра выполнены открытые и закрытые относительно торцовой плоскости пазы.

Кроме того, на корпусе выполнены пазы для размещения осветительной аппаратуры. 1 з.и. ф-л ы, 1 ил.

Известно выполнение калибра в виде кольца, содержащего сквозные радиальные и осевые профильные пазы, расположенные на торце кольца, Известное решение используется для контроля шлицевых валов с эвольвентным профилем и применяется как предельный шаблон для указанных валов. Известное устройство для контроля параметров наружной резьбовой поверхности не применимо, Цель изобретения — повышение оперативности контроля путем обеспечения возможности визуального контроля параметров резьбы на просвет.

Поставленная цель достигается тем, что на корпусе калибра-кольца по его образующей выполнены сквозные пазы, расположенные таким образом, что обеспечивается контроль резьбы на просвет на всей длине свинчивания. Пазы расположены на противоположных стенках корпуса и выполнены в средней части корпуса закрытыми относительно торцевой плоскости, а на торцевых частях открытыми, причем одна из стенок каждого паза лежит в диаметральной плоскости с одной из стенок противолежащего паза.

1725067

50

Кроме того, на корпусе вдоль образующей калибра за диаметральной плоскостью расположения стенок противолежащих пазов выполнены дополнительные пазы, предназначенные для установки осветительной аппаратуры, позволяющей получить четкое изображение профиля резьбы в зазоре соединения калибр — контролируемое изделие при контроле соединения на просвет.

На чертеже изображен резьбовой калибр (стрелками указано направление визирования).

Корпус 1 калибра выполнен в виде ступенчатого усеченного конуса с внутренней конической резьбой на всей длине с двумя закрытыми пазами 2, расположенными вдоль образующей калибра в средней части корпуса 1 и четырьмя открытыми пазами 3, находящимися на торцах калибра (по два паза с каждого торца), причем пазы расположены таким образом, что одна из сторон у противоположных пазов лежит в плоскости, проходящей через ось резьбы, Наличие пазов обеспечивает визуальный контроль параметров резьбы на просвет в осевой плоскости, как соединения калибр-изделие, так и самого калибра отдельно.

Кроме того, выполнение дополнительных пазов 4 любой удобной для обработки формы, расположенных по образующей калибра за осевой плоскостью измерения резьбы на некотором расстоянии от нее, позволяет установить в них осветительную аппаратуру 5, дающую дополнительный источник освещения зазора в резьбе.

Контроль калибром осуществляется следующим образом.

Калибр свободно завинчивается на контролируемый конический резьбовой нип5 пель до упора. Если калибр не свинтился с изделием, то через пазы 2 и 3 по осевым плоскостям осматриваются зазоры в направлениях визирования, перпендикулярных к этим плоскостям. Дополнительные

10 источники 5 освещения через пазы 4 позволяют выяснить, по каким параметрам резьбы изделие не отвечает заданному профилю.

Использование изобретения позволяет

15 сократить трудоемкость контроля и конкретно определить, по какому из параметров резьбы(углу профиля зуба, высоте зуба, шагу резьбы) допущены отклонения и оперативно устранить их.

20 Формула изобретения

1. Резьбовой калибр-кольцо, о т л и ч аю шийся тем, что, с целью сокращения трудоемкости и повышения информативности контроля, на корпусе калибра выполне25 ны открытые и закрытые относительно торцевых плоскостей сквозные пазы, расположенные на противоположных стенках по образующей корпуса, а одна из стенок каждого паза лежит в диаметральной плоскости

30 с одной иэ стенок противолежащего паза.

2. Калибр-кольцо по и. 1, о т л и ч а юшийся тем, что на корпусе вдоль образующей калибра за диаметральной плоскостью расположения стенок

35 противолежащих пазов выполнены пазы, предназначенные для размещения осветительной аппаратуры, 1725067
