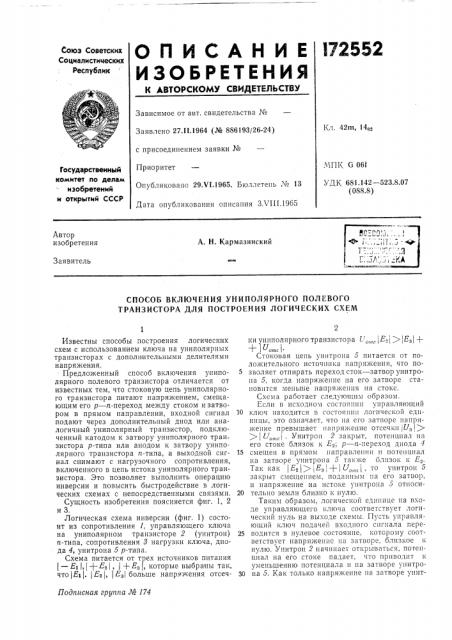

О П И С А Н И Е l72552
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42m, 14р
Заявлено 27.11.1964 (№ 886193/26-24) с присоединением заявки №
Приоритет
Опубликовало 29Л 1.1965. Бюллетень № 13
Дата опубликования описания ЗХ111.19б5.ЧПК 6 06f
УДК 681.142 — 523.8.07 (088.8) Государственный комитет по делам изобретений и открытий СССР
Автор изобретения
A. Н. Кармазинский
Заявитель
СПОСОБ ВКЛЮЧЕНИЯ УНИПОЛЯРНОГО ПОЛЕВОГО
ТРАНЗИСТОРА ДЛЯ ПОСТРОЕНИЯ ЛОГИЧЕСКИХ СХЕМ
Подписная группа № 174
Известны способы построения логических схем с использованием ключа на униполярных транзисторах с дополнительными делителями напряжения.
Предложенный способ включения униполярного полевого транзистора отличается от известных тем, что стоковую цепь униполярного транзистора питают напряжением, смещающим его р — и-переход между стоком и затвором в прямом направлении, входной сигнал подают через дополнительный диод или аналогичный униполярный транзистор, подключенный катодом к затвору униполярного транзистора р-типа или анодом к затвору униполярного транзистора п-типа, а выходной сигнал снимают с нагрузочного сопротивления, включенного в цепь истока униполярного транзистора. Это позволяет выполнить операцию инверсии и повысить быстродействие в логических схемах с непосредственными связями.
Сущность изобретения поясняется фиг. 1, 2 и 3.
Логическая схема инверсии (фиг. 1) состоит из сопротивления 1, управляющего ключа на униполярном транзисторе 2 (унитрон) п-типа, сопротивления 8 нагрузки ключа, диода 4, унитрона 5 р-типа.
Схема питается от трех источников питания
Е1! l+Е2) +Ез, которые выбраны так, что isa I (Еа, l Eel больше напряжения отсечки униполярного транзистора 1 „„, Е., ) Е,(+
+ lU.,l
Стоковая цепь унитрона 5 питается от положительного источника напряжения, что по5 зволяет отпирать переход сток — затвор унитрона 5, когда напряжение на его затворе становится меньше напряжения на стоке.
Схема работает следующим образом.
Если в исходном состоянии управляющий
10 ключ находится в состоянии логической единицы, это означает, что на его затворе напряжение превышает напряжение отсечки lU, )
) ) Ь „„, . Унитрон 2 закрыт, потенциал на его стоке близок к Е; р — n-переход диода 4
15 смещен в прямом направлении и потенциал затворе унитрона 5 T3h Iie близок lx Ei.
Так как Е ) Е,l+l U„„,l, то унитрон 5 закрыт смещением, поданным на его затвор, и напряжение на истоке унитрона 5 относи20 тельно земли близко к нулю.
Таким образом, логической единице па входе управляющего ключа соответствует логический нуль на выходе схемы. Пусть управляющий ключ подачей входного сигнала гере25 водится в нулевое состояние, которому cGOTветствует напряжение на затворе, близкое к нулю. Унитрон 2 начинает открыватьсл, потенциал на его стоке падает, что приводит к уменьшению потенциала и па затворе унитро30 на 5. Как только напряжение ва затворе унит172552 рона 5 становится меньше I E I + I U>m, I, в цепи унитрон 5 — сопротивление б начинает протекать ток, который создает падение напряжения на сопротивлении б, способствующее дальнейшему уменьшению смещения на переходе затвор — исток, уменьшению сопротивления канала унитрона 5 и увеличению тока стока. Когда потенциал на стоке унитрона 5 становится немного ниже напряжения питания
Ез, переход затвор — сток унитрона 5 смещается в прямом направлении. При дальнейшем уменьшении напряжения на стоке унитрона 2 потенциал на затворе унитрона 5 приближается к Ез, сопротивление канала унитрона уменьшается, а напряжение на сопротивлении б увеличивается. Переход затвор †ист унитрона 5 остается смещенным в обратном направлении, так как на затворе напря>кение близко к Ез, а падение напряжения на сопротивлении б является частью напряжения Е>, которое подается на сопротивление полностью открытого канала Р„и на сопротивление б. вых = Ез (1)
1 6 + 1 ко
Как видно из формулы (1), на выходе получается высокий уровень напряжения, который при Re )) Я,приближается к Е . Таким образом, на выходе схемы инверсии получаем напряжение, соответствующее логической единице при наличии напряжения, соответствующего логическому нулю на управляющем ключе.
Величина высокого уровня на выходе схемы пропорциональна Е . Диод 4 необходим для того, чтобы напря>кение L> не влияло на стоковую цепь унитрона 2. Когда напряжение на стоке унитрона 2 становится меньше Ез, р — n-переход диода 4 смещается в обратном направлении.
На фиг. 2 показана схема инверсии, в которой вместо диода включен унитрон, а на фиг.
3 — аналогичная схема, где унитрон 2 р-типа, а унитрон 5 п-типа.
Предмет изобретения
Способ включения униполярного полевого транзистора для построения логических схем, отличающийся тем, что, с целью выполнения операции инверсии и повышения быстродей20 ствия в логических схемах с непосредственными связями, стоковую цепь униполярного транзистора питают напряжением, смещающим его р — n-переход между стоком и затвором в прямом направлении, входной сигнал подают
25 через дополнительный диод или аналогичный униполярный транзистор, подключенный катодом к затвору упиполярного транзистора р-типа или анодом к затвору униполярного транзистора п-типа, а выходной сигнал сни30 мают с нагрузочного сопротивления, включенного в цепь истока униполярного транзистора.
172552
-Ег фыр. 2
Рг
