Реферат

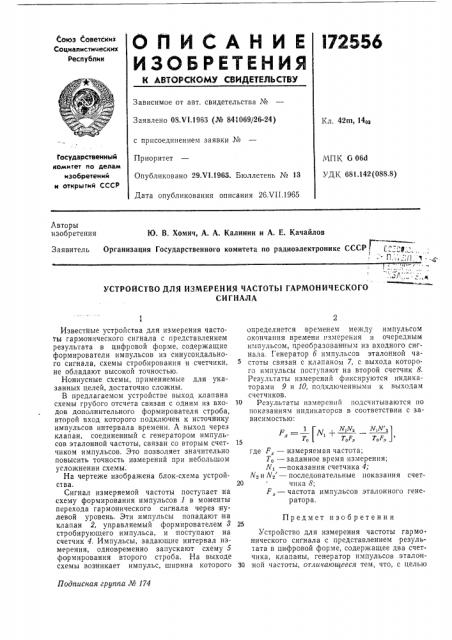

ОПИСАНИЕ l7255S

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.VI.1963 (¹ 841069/26-24) с присоединением заявки ¹

Приоритет

Опубликовано 29Х1.1965. Бюллетень № 13

Дата опубликования описания 26.VI I.1965

Кл. 42m, 14оз

Государственный комитет по делам изобретений и открытий СССР

МПК б 06d

УДК 681.142(088.8) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЧАСТОТЫ ГАРМОНИЧЕСКОГО

СИГНАЛА

Известйые устройства для измерения частоты гармонического сигнала с представлением результата в цифровой форме, содержащие формирователи импульсов из синусоидального сигнала, схемы стробирования и счетчики, не обладают высокой точностью.

Нониусные схемы, применяемые для указанных целей, достаточно сложны.

В предлагаемом устройстве выход клапана схемы грубого отсчета связан с одним из входов дополнительного формирователя строба, второй вход которого подключен к источнику импульсов интервала времени. А выход через клайан, соединенный с генератором импульсов эталонной частоты, связан со вторым счетчиком импульсов. Это позволяет значительно повысить точность измерений при небольшом усложнении схемы.

На чертеже изображена блок-схема устрой. ства.

Сигнал измеряемой частоты поступает на схему формирования импульсов 1 в моменты перехода гармонического сигнала через нулевой уровень. Эти импульсы попадают на клапан 2, управляемый формирователем 8 стробирующего импульса, и поступают на счетчик 4. Импульсы, задающие интервал измерения, одновременно запускают схему 5 формирования второго .строба. На выходе схемы возникает импульс, ширина которого определяется временем между импульсом окончания времени измерения и очередным .импульсом, преобразованным из входного сигнала. Генератор б импульсов эталонной частоты связан с клапаном 7, с выхода которого импульсы поступают на второй счегчик 8.

Результаты измерений фиксируются индикаторами 9 и 10, подключенными к выходам счетчиков.

10 Результаты измерений подсчитываются по показаниям индикаторов в соответствии с зависимостью:

Р ГЯ 1 1 2 1 21 где F„— измеряемая частота;

Т, — заданное время измерения;

N> †показан счетчика 4;

N и N2 — последовательные показания счет20 чика 8;

Р, — частота импульсов эталонного генератора.

Предмет изобретения

Устройство для измерения частоты гармо нического сигнала с представлением результата в цифровой форме, содержащее два счетчика, клапаны, генератор импульсов эталон30 ной частоты, отличающееся тем, что, с целью

Подписная группа № 174

Авторы изобретения Ю, В. Хомич, А. А. Калинин и А. Е. Качайлов

Г= —.

Заявитель Организация Государственного комитета по радиоэлектронике СССР 1 C." р

Л11, 1-.

172556

Составитель B. H. )Ковинский

Техред Л. К. Ткаченко Корректор М. И. Козлова

Редактор Л. А. Утехина

Заказ !886 9 Тираж 975 Формат бум. 60 90 /з Сб1,ем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 повышения точности измерений, выход клапана схемы грубого отсчета связан с одним из входов дополнительного формирователя строба, второй вход которого подключен к источнику импульсов интервала времени, а выход через клапан, соединенный с генератором имг:ульсов эталонной частоты, связан со вторым счетчиком импульсов.
