О П И С А Н И Е l72558
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
С04иалистических
Республик
Зависимое от авт, свидетельства №
Кл. 42m, 14оа
Заявлено 05Х11.1963 (№ 845562/26-24) с присоединением заявки №
Приоритет
МПК G 06d
УДК 681.142(088.8) Государственный комитет по делам изобретений и открытий СССР
Опубликовано 29Л 1.1965. Бюллетень № 13
Дата опубликования описания ЗХ111.1965
Автор изобретения
А. Х. Слободкин
Заявитель (! !
СПОСОБ ДЕЛЕНИЯ ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН
Предмет изобретения
Подписная группа № !74
Известные способы деления одной электрической величины на другую достаточно сложны и не позволяют простым путем получить частное в виде интервала времени.
В предлагаемом способе деления электрических величин путем линейного заряда конденсатора для упрощения способа и получения результата деления в виде интервала времени или в виде скважности импульсов линейный заряд конденсатора производят до напряжения, пропорционального величине делимого, током, пропорциональным величине делителя.

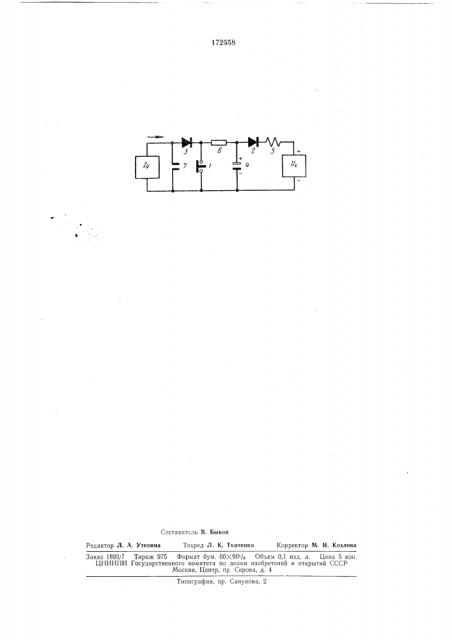

Существо способа поясняется чертежом.
В исходном положении ключ 1 замкнут, диод 2 заперт напряжением U,, пропорциональным величине делимого; ток !, пропорциональный величине делителя, протекает через диод 8 и ключ; напряжение па конденсаторе 4 равно нулю; ток в обмотке реле 5 отсутствует.
При размыкании ключа ток 1,, через диод
3 и сопротивление нагрузки начинает заряжать конденсатор. Напряжение на конденсаторе линейно возрастает до тех пор, пока не сравняется по величине с U,, при этом диод
2 откроется, и часть тока 1,, потечет через обмотку реле 5, которое сработает и своими контактами 7 зашунтирует источник тока.
То! . åðå3 обi !отк > pe. !e !!peicpaU!,aeTc», a замыкание ключа разря>кает конденсатор и подготовляет его к следующему циклу.
Длительность протекания тока 1„через сопротивление нагрузки в течение одного цикла пропорциональна отношению U„. к1 .
В случае, когда результат деления должен быть представлен в виде скважностп импульсов, вместо сопротивления нагрузки 6 следует использовать формирующее устройство или спусковую схему.
Описанный способ позволяет осуществлять
15 операцию деления весьма простым путем.
Способ деления электрических величин пу20 тем линейного заряда конденсатора, отличаюшийся тем, что, с целью получения результата деления в виде интервала времени (нли в виде сква>кности импульсов), линейный заряд конденсатора производят до напряжения, 25 пропорционального величине делимого, током, пропорциональнь|м величине делителя.
