Зажим для штор

Зажим для штор

Иллюстрации

Показать все

Реферат



Сущность изобретения: зажим содержит пластины 1 и 2 с фиксирующими зубьями на одних из концов. Между пластинами 1 и 2 расположена пружина 4 кручения, один конец которой имеет скобу 7 для навешивания . Фиксация пружины кручения осуществлена за счет опорных элементов в виде двух симметрично расположенных зубьев 5, имеющих отгибы, соединенные с крайними витками пружины 4. На скобе 7 может быть установлено дополнительное кольцо 9, благодаря которому изменяется ориентация зажима . При нажатии на пластины 1 и 2 со стороны концов пружины 4 происходят раскрытие зева 10 и одновременно поворот пластин 1 и 2 вокруг пружины 4, совмещающей функции оси. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!) 5 А 47 Н 13/01

ОПИСАНИЕ ИЗОБРЕТ

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4849964/12 (22) 19.07.90 (46) 07,04,92. Бюл. ¹ 13 (75) И, В. Сурин (53) 645,33(088,8) (56) Патент ФРГ

¹ 931369, кл. B 47 Н 13/01, 1955. (54) ЗАЖИМ ДЛЯ ШТОР (57) Сущность изобретения: зажим содержит пластины 1 и 2 с фиксирующими зубьями на одних из концов. Между пластинами

1 и 2 расположена пружина 4 кручения, один

„„. Ж „„1725740 АЗ конец которой имеет скобу 7 для навешивания. Фиксация пружины кручения осуществлена за счет опорных элементов в виде двух симметрично расположенных зубьев 5, имеющих отгибы, соединенные с крайними витками пружины 4. На скобе 7 может быть установлено дополнительное кольцо 9, благодаря которому изменяется ориентация зажима. При нажатии на пластины 1 и 2 со стороны концов пружины 4 происходят раскрытие зева 10 и одновременно поворот пластин 1 и 2 вокруг пружины 4, совмещающей функции оси. 2 ил.

1725740

Формула изобретения

Рог. 2

Составитель И, Сурин

Техред М.Моргентал Корректор С. Черни

Редактор О. Хрипта

Заказ 1188 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к средствам для подвески гардин, штор, занавесей преимущественно на тросе.

Известен зажим для штор, содержащий две пластины, на одних концах которых выполнены зубья, взаимодействующие между собой, а на боковых сторонах каждой из них — опорные элементы, и связанную с пластинами пружину кручения, один конец которой имеет скобу для навешивания.

Данный зажим имеет сложную и материалоемкую конструкцию, а кроме того, сборка его сложна.

Цель изобретения — упрощение конструкции и сборки, снижение материалоемкости.

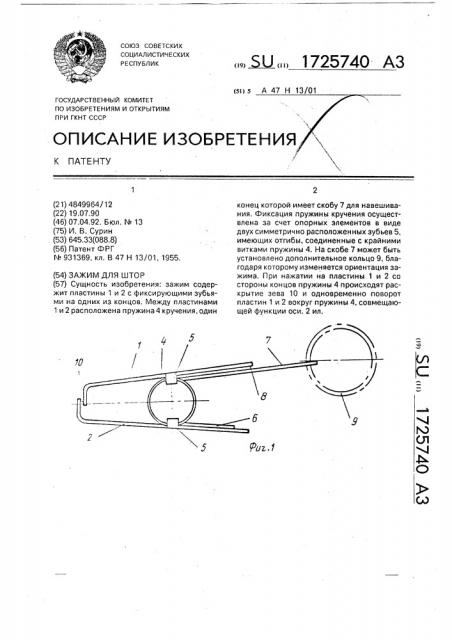

Цель достигается тем, что в зажиме опорные элементы выполнены в виде двух симметрично расположенных зубьев, имеющих отгибы, соединенные с крайними витками пружины кручения, На фиг, 1 изображен зажим для штор, вид сбоку; на фиг, 2 — то же, вид сверху.

Зажим содержит пластины 1 и 2, имеющие на одних из концов фиксирующие зубья

3, взаимодействующие между собой и смешенные один относительно другого для более надежной фиксации материала и простоты сборки. Между пластинами 1 и 2 расположена пружина 4 кручения, для фиксации которой на боковых сторонах каждой из пластин 1 и 2 выполнены опорные элементы в виде двух симметрично расположенных зубьев 5, имеющих отгибы, соединенные с крайними витками пружины

4 кручения и обеспечивающие фиксацию ее относительно пластин 1 и 2.

Пружина 4 кручения на одном из концов имеет усик 6, а на другом выполнена скоба

7 для навешивания, при котором трос заводится в зазор 8, образуемый, например, 5 между пластиной 1 и скобой 7 при нажатии на последнюю тросом. На скобе 7 может быть. установлено дополнительно кольцо 9, за счет которого изменяется ориентация зажима. I0 Зажим работает следующим образом, При нажатии на пластины 1 и 2 со стороны концов пружины 4 происходит раскрывание зева 10 и одновременно поворот пластин 1 и 2 вокруг пружины 4, совмещаю15 щей функции оси, а также элемента фиксации на тросе, После отпускания пластин 1 и

2 происходит фиксация зубьев 3 на ткани и надежное удержание последней.

Зажим данной конструкции обладает

20 высокой надежностью и удобен при эксплуатации.

25 Зажим для штор, содержащий две пластины, на одних концах которых выполнены с возможностью взаимодействия фиксирующие зубья, а на боковых сторонах каждой из них опорные элементы и связанную с

30 пластинами пружину кручения, один конец которой имеет скобу для навешивания, о т л ич а ю шийся тем, что, с целью упрощения конструкции и сборки, снижения материалоемкости, опорные элементы выполнены в

35 виде двух симметрично расположенных зубьев, имеющих отгибы, соединенные с крайними витками пружины кручения.
