СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 А 61 Н 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Ро (/gg>g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Рог. 1 (21) 4909722/14 (22) 14.02.91 (46) 07.04.92. Бюл. № 13 (76) А. А. Завгородний (53) 615.82(088.8) (56) Патент США ¹ 1481038, кл. А 61 Н 15/00, 1924. (54) КИНЕСТЕЗИОМЕТР ЗАВГОРОДНЕГО А.А.

„„5U „„1725742 А3 (57) Использование: медицина и медицинская техника, кинестезиометры для мано- и педопунктуры двигательной системы и органов человека. Сущность: кинестезиометр содержит узел 1 воздействующих элементов, выполненных в виде продольно-граненых выступов 2, расположенных через

12...120 по окружности узла 1, на концах которого установлены диски 4 с отношением диаметров 1:1 — 1:10. 2 ил.

Ы (л 4 фа

ЬЗ

1725742

55

Изобретение относится к медицинской технике и может быть использовано для мано-и педопунктуры двигательной системы и органов человека, для укрепления и восстановления его двигательной системы и активности, при лечении и профилактике заболеваний опорно-двигательного аппарата, нервной системы, послеинсультных параличей, функциональных заболеваний нервной, пирамидальной, экстрапирамидной, периферической, вегетативной и др. систем, плоскостопия, артритов, "шпор", для массажа стоп с физиологической направленностью и с безболезненной и бескровной стимуляцией органов при индивидуальности пользования и исключении возможности заражения за счет переноса инфекций.

Известен массажер, содержащий узел воздействующих элементов, на концах которого установлены диски, а воздействующие элементы выполнены в виде выступов, расположенных хаотично по плоскости узла в соответствии с профилем стопы человека.

Однако этот массажер не позволяет одновременно воздействовать на мышцы и суставы опорно-двигательного аппарата человека для их развития, что снижает эффективность его использования на практике.

Цель изобретения — повышение эффективности воздействия за счет обеспечения одновременного развития мышц и суставов опорно-двигательного аппарата человека, Поставленная цель достигается тем, что в известном кинестезиометре воздействующие элементы выполнены в виде продольно-граненых выступов, расположенных через 12„.120 по окружности узла, а диски — с отношением диаметров 1:1 — 1:10.

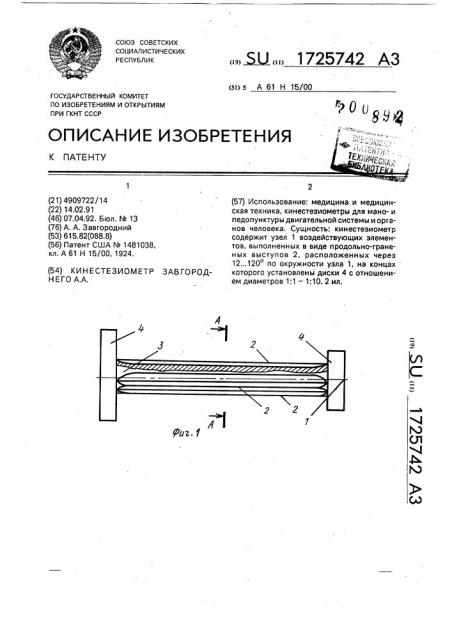

На фиг. 1 изображен кинестезиометр, общий вид; на фиг, 2 — разрез А-А на фиг. 1.

Узел 1 воздеиствующих элементов выполнен в виде продольно-граненых выступов 2, размеще::ных по окружности рукоятки 3, входящей в узел 1, на концах которого установлены диски 4 с отношением диаметров 1:1 — 1:10, а выступы 2 расположены через 12...120 по окружности узла

1. Кинестезиометр позволяет развивать опорно-двигательный аппарат человека и может быть использован для мана- и педопунктуры проекций органов и участков тела на ладонную и подошвенную поверхность человека соответственно.

После установки поверхности ладони руки или подошвы ноги путем воздействия на выступы 2 следует привести узел 1 во вращение с возвратно-поступательным перемещением кинестезиометра относительно указанных поверхностей руки или ноги человека. Определенным усилием нажатия на кромки выступов 2 на определенные (соответствующие) рефлекторные участки двигательного органа человека с переходом от одного участка к другому в соответствии с шагом расположения выступов 2 по окружности узла 1, выбираемым статистическим медико-биологическим анализом результатов пунктуры различных пациентов при различной физиологической направленности воздействий (стимуляции), достигают необходимой мано- и педопунктуры двигательной системы и органов человека в соответствующем медико-биологическом направлении.

Поперечными воздействиями на мышцы и суставы при движении кинестезиометра по кривой в соответствии с разным отношением диаметров дисков 4, также определяемым рекомендуемым и методически классифицируемым после статистической обработки результатов обследования различных пациентов с различной направленностью воздействий, развивают, укрепляют и восстанавливают двигательный аппарат.

Формула изобретения

Кинестезиометр, содержащий узел воздействующих элементов, на концах которого установлены диски, отличающийся тем, что, с целью повышения эффективности воздействия за счет обеспечения одновременного развития мышц и суставов опорно-двигательного аппарата человека, воздействующие элементы выполнены в виде продольно-граненых выступов, расположенных через 12-120 по окружности узла, а диски — с отношением диаметров 1:1 — 1:10, 1725742

Составитель А, Завгородний

Редактор И. Ванюшкина Техред М.Моргентал Корректор О. Кравцова

Заказ 1188 Тираж Подписное

BHÈÈÏÈ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
