Реферат



Использование: в устройствах для развлечений . Сущность изобретения: каждая из опорных стоек выполнена из соединенных между собой элементов. 2 . ф-лы, 7 ил.

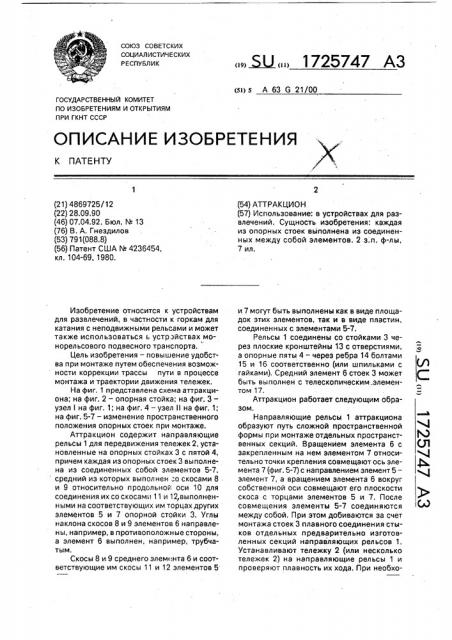

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (я) s А 63 G 21/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4869725/12 (22) 28.09.90 (46) 07.04.92. Бюл. ¹ 13 (76) В. А. Гнездилов (53) 791(088.8) (56) Патент США ¹ 4236454, кл. 104-69, 1980.

Изобретение относится к устройствам для развлечений, в частности к горкам для катания с неподвижными рельсами и может также использоваться ь устройствах монорельсовогоо подвесного транспорта.

Цель изобретения — повышение удобства при монтаже путем обеспечения возможности коррекции трассы пути в процессе монтажа и траектории движения тележек.

На фиг, 1 представлена схема аттракциона; на фиг. 2 — опорная стойка; на фиг. 3— узел! на фиг. 1; на фиг. 4 — узел II на фиг. 1; на фиг. 5-7 — изменение пространственного положения опорных стоек при монтаже.

Аттракцион содержит направляющие рельсы 1 для передвижения тележек 2, установленные на опорных стойках 3 с пятой 4, причем каждая из опорных стоек 3 выполнена из соединенных собой элементов 5-7, средний из которых выполнен =о скосами 8 и 9 относительно продольной оси 10 для соединения их со скосами 11 и 12,выполненными на соответствующих им торцах других элементов 5 и 7 опорной стойки 3. Углы наклона скосов 8 и 9 элементов 6 направлены, например, в противоположные стороны, а элемент 6 выполнен, например, трубчатым.

Скосы 8 и 9 среднего элем :нта 6 и соответствующие им скосы 11 и 12 элементов 5 (54) АТТРАКЦИОН (57) Использование: в устройствах для развлечений. Сущность изобретения: каждая из опорных стоек выполнена из соединенных между собой элементов. 2 з .и. ф-лы, 7 ил. и 7 могут быть выполнены как в виде площадок этих элементов, так и в виде пластин, соединенных с элементами 5-7.

Рельсы 1 соединены со стойками 3 через плоские кронштейны 13 с отверстиями, а опорные пяты 4 — через ребра 14 болтами

15 и 16 соответственно (или шпильками с гайками). Средний элемент 6 стоек 3 может быть выполнен с телескопическим.элементом 17.

Аттракцион работает следующим образом.

Направляющие рельсы 1 аттракциона образуют путь сложной пространственной формы при монтаже отдельных пространственных секций. Вращением элемента 6 с закрепленным на нем элементом 7 относительно точки крепления совмещают ось элемента 7 (фиг. 5-7) с направлением элемент 5— элемент 7, а вращением элемента 6 вокруг собственной оси совмещают его плоскости скоса с торцами элементов 5 и 7. После совмещения элементы 5-7 соединяются между собой. При этом добиваются за счет монтажа стоек 3 плавного соединения стыков отдельных предварительно изготовленных секций направляющих рельсов 1.

Устанавливают тележку 2 (или несколько тележек 2) на направляющие рельсы 1 и проверяют плавность их хода. При необхо1725747

55 димости производят коррекцию трассы пути как в процессе монтажа, так и после него.

После окончания монтажа жестко и окончательно фиксируют все элементы аттракциона между собой. После изготовления аттракциона по направляющим рельсам 1 сложной пространственной формы, что создает развлекательные эффекты, пускают один или несколько поездов из одной или нескольких тележек 2, в которых размещены пассажиры.

Таким образом, выполнение опорных стоек аттракциона из соединенных между собой элементов, средний из которых выполнен со скосами по торцам относительно продольной оси для соединения их со скосами, выполненными на соответствующих им торцах других элементов опорной стойки, причем углы наклона скосов торцов среднего элемента направлены, например, в противоположные стороны, а средний элемент может быть трубчатым, позволяет изготовить в. заводских условиях стандартизованные элементы, из которых на монтажной площадке создают опорные стойки, обеспечивающие их пространственную ориентацию и возможность коррекции трассы пути в процессе монтажа.

Формула изобретения

5 1. Аттракцион, направляющие рельсы которого для передвижения тележек .установлены на опорных стойках с пятой, о т л ич а ю шийся тем, что, с целью повышения удобства при монтаже за счет обеспечения

1О возможности коррекции траектории движения тележек, каждая из опорных стоек выполнена из соединенных между собой ,элементов, средний из которых выполнен со скосами по торцам относительно продоль15 ной оси для обеспечения возможности соединения со скосами выполненными на соответствующих им торцам других элементов опорной стойки.

2, Аттракцион по п. 1, о т л и ч а ю щ и й20 с я тем, что углы наклона скосов торцов среднего элемента направлены, например, в противоположные стороны.

3. Аттракцион по пп. 1 и 2, о т л и ч а юшийся тем, что средний элемент выпол25 нен, например, трубчатым, 1725747

1725747

1725747

1725747
