Реферат



Использование: сельское хозяйство, в частности, машины для послойной укладки яблок с песком на хранилище. Сущность изобретения: устройство содержит.раму 1с приводными опорными колесами 2, бункер с отделениями 3 и 4 для сельхозпродуктов песка, дозирующие барабаны 5, и 6, лотки 7 и 8, приспособление для разгрузки тары. 9 ил.

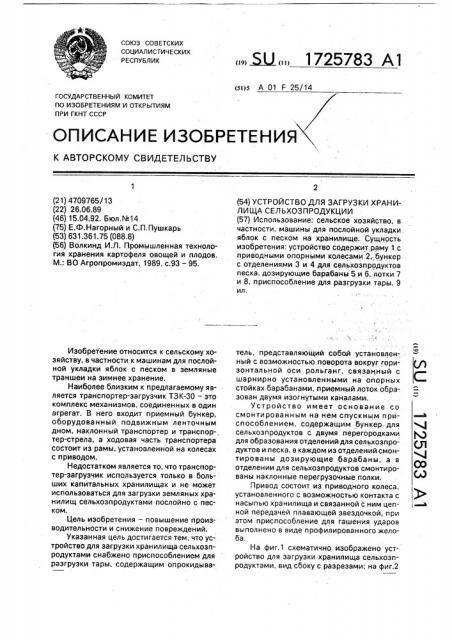

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (! !) (я)5 А 01 F 25/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

M

Q1 4

СО (л) (21) 4709765/13 (22) 26.06.89 (46) 15.04,92. 6юл. %14 (75) Е.Ф.Нагорный и С.П,Пушкарь (53) 631.361.75 (088.8) (56) Волкинд И.Л. Промышленная технология хранения картофеля овощей и плодов.

M.: ВО Агропромиздат, 1989, с.93 — 95.

Изобретение относится к сельскому хозяйству, в частности к машинам для послойной укладки яблок с песком в земляные траншеи на зимнее хранение.

Наиболее близким к предлагаемому является транспортер-загрузчик ТЗК-30 — зто комплекс механизмов, соединенных в один агрегат. В него входит приемный бункер, оборудованный подвижным ленточным дном, наклонный транспортер и транспор-. тер-стрела, а ходовая часть транспортера состоит из рамы, установленной на колесах с приводом.

Недостатком является то, что транспортер-загрузчик используется только в больших капитальных хранилищах и не может использоваться для загрузки земляных хранилищ сельхозпродуктами послойно с песком.

Цель изобретения — повышение производительности и снижение повреждений.

Указанная цель достигается тем, что устройство для загрузки хранилища сельхозпродуктами снабжено приспособлением для разгрузки тары, содержащим опрокидыва(54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ ХРАНИЛИЩА СЕЛЬХОЗПРОДУКЦИИ (57) Использование: сельское хозяйство, в частности, машины для послойной укладки. яблок с песком на хранилище. Сущность изобретения: устройство содержит. раму 1.с приводными опорными колесами 2,-бункер с отделениями 3 и 4 для сельхозпродуктов песка. дозирующие барабаны 5, и 6, лотки 7 и 8, приспособление для разгрузки тары. 9 ил, тель, представляющий собой установлен-. ный с возможностью поворота вокруг горизонтальной оси рольганг, связанный с шарнирно установленными на опорных стойках барабанами, приемный лоток обра-. зован двумя изогнутыми каналами.

Устройство имеет основание со смонтированным на нем спускным приспособлением, содержащим бункер для сельхозпродуктов с двумя перегородками для образования отделений для сельхозпродуктов и песка, в каждом из отделений смонтированы дозирующие барабаны, а в отделении для сельхозпродуктов смонтированы наклонные перегрузочные полки.

Привод состоит из приводного колеса, установленного с возможностью контакта с насыпью хранилища и связанной с ним цепной передачей плавающей звездочкой, при этом приспособление для гашения ударов выполнено в виде профилированного желоба.

На фиг,1 схематично изображено устройство для загрузки хранилища сельхозпродуктами, вид сбоку с разрезами; на фиг.2

1725783

55 — то же, вид спереди с загрузочным транспортером; на фиг.3 — рольганг, вид сверху; на фиг.4 — цепная скребковая транспортерная лента, вид сверху; на фиг.5 — цепная транспортерная лента, вид сбоку; на фиг.6— дозирующий барабан, разрез; на фиг,7— дозирующий барабан, вид сбоку; на фиг.8— переворачивающее устройство, вид сбоку; на фиг.9 — разрез А — А на фиг.8.

Устройство для загрузки хранилища сельхозпродуктами содержит раму 1 с приводными опорными колесами 2 и смонтированный на ней бункер с перегородками, образующими отделения 3 и 4 для сельхозпродуктов и для песка, снабженными дозирующими барабанами 5 и 6 с обрезиненной рабочей поверхностью и приемными лотками 7 и 8, образующими изогнутые каналы.

Лотки 7 и 8 имеют возможность перемещения в вертикальной плоскости в направлении дна хранилища тросами через блоки 9 и барабан 10.

Привод барабанов 5 и 6 состоит из приводного колеса 11, установленного с возможностью контакта с насыпью хранилища и связанной с ним цепной передачей плавающей звездочкой, при этом звездочка 12 сменная.

В отделении бункера для сельхозпродуктов смонтированы наклонные перегрузочные полки 13 с эластичным покрытием, образующие профилированный желоб приспособления для гашения ударов плодов.

Устройство снабжено двигателем внутреннего сгорания 14 для привода опорных колес 2.

Устройство снабжено приспособлением для разгрузки тары, включающим наклонный с обрезиненными звеньями скребковый транспортер 15, содержащий для разгрузки тары 16 опрокидыватель, представляющий собой установленный с возможностью поворота вокруг горизонтальной оси рольганг 17, связанный с барабанами 18, шарнирно установленными на опорных стойках 19,и лоток 20 с эластичным покрытием.

Дозирующий барабан 5 — сменный в зависимости от размеров канавок между ребрами, соответствующих размеру фракции сельхозпродукции, а окружная скорость соответствует поступательной скорости перемещения устройства с расчетом сплошной укладки.

Устройство для загрузки хранилища сельхозпродуктами работает следующим образом.

Устройство самоходное устанавливается возле транспортера 15, а тара 16 с сельхозпродуктами устанавливается на рольганг 17 внутри барабанов 18, удерживающих тару 16, опрокидывается на шарнирных стойках 19, постепенно высыпая сельхозпродукты на лоток 20, с которого они сваливаются на транспортер 15 и подаются в отделение бункера для сельзохпродуктов на наклонные перегородочные полки 13 и перемешаются вниз к дозирующему барабану 5. Песок загружается грейферным погрузчикомм.

Устройство устанавливается с возможностью перемещения вдоль траншеи — хранилища, опускается гидроцилиндром (не показан) до контакта с насыпью приводное колесо 11, которое при движении устройства вращается, приводит во вращение цепной передачей дозирующие барабаны 5 и 6.

Сельхозпродукт барабаном 5 и песок барабаном 6 подаются на предварительно опущенные вертикально в направлении для хранилища лотки 7 и 8 с.расчетом укладки в один слой, причем первый проход делается только с подачей песка для засыпки направляющей канавки. При втором проходе вложенный сельхозпродукт в один слой дозированно засыпается слоем песка по лотку 8, Окончив проход по длине хранилища, поднимаются лотки 7 и 8 тросом через блоки

9, барабаном 10 на величину толщины слоя следующего ряда и поднимается приводное колесо 11, устройство возвращается в первоначальное положение и, опустив приводное колесо 11, укладывается новый слой сельхозпродуктов с песком. Когда бункер опустел, устройство переезжает под загрузку и операции повторяются.

Траншея заполняется по наружные кромки с накрытым продуктом песком, траншея накрывается деревянными щитками с перекрытием краев на 25 — 30 см и сверху покрывается земляным буртом, Формула изобретения

Устройство для загрузки хранилища сельхозпродукции, содержащее установленное с воэможностью перемещения вдоль хранилища основание со смонтированным на нем спускным приспособлением, содержащим по крайней мере один бункер для сельхозпродуктов и связанный с ним лоток с эластичным покрытием, установленный с возможностью перемещения в вертикальной плоскости в направлении дна хранилища и содержащий приспособление для гашения ударов сельхозпродуктов, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности и снижения повреждений, оно снабжено приспособлением для

1725783

50

55 разгрузки тары, содержащим опрокидыватель, представляющий собой установленный с возможностью поворота вокруг горизонтальной оси рольганг, связанный с шарнирно установленными на опорных стойках барабанами, и установленными в бункере двумя перегородками для образования отделений для сельхозпродуктов и песка, приемный лоток образован двумя изогнутыми каналами, в каждом из отделений смонтированы дозирующий барабаны с обрезиненной рабочей поверхностью, а в отделении для сельхозпродуктов смонтированы наклонные перегрузочные полки с эластичным покрытием, привод состоит из

5 приводного колоса, установленного с возможностью контакта с насыпью хранилища, и связанной с ним цепной передачей плавающей звездочкой, при этом приспособление для гашения ударов выполнено в виде

10 профилированного желоба,а звенья загрузочного транспортера обрезинены.

1725783

1725783

1725783

1725783
