Способ пассивирования очищенной стали

Способ пассивирования очищенной стали

Иллюстрации

Показать все

Реферат

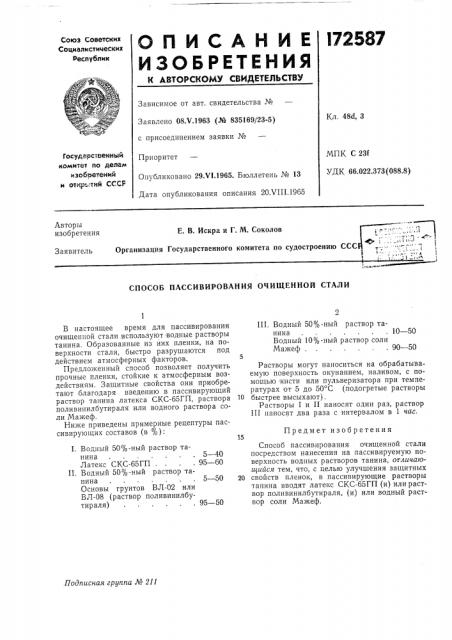

О П И С А Н И Е l72587

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 48d, 3

Заявлено 08Х.1963 (№ 835169/23-5) с присоединением заявки №

Приоритет

Опубликовано 29.VI.1965. Бюллетень № 13

Дата опубликования описания 20.VIII.1965

ГосудаРствеийый комитет по делам изобоетеиий и открь."тий СССР

МПК С 23f

УДК 66.022.373(088.8) Авторы изобретения

Е. В. Искра и Г. М. Соколов

Организация Государственного комитета по судостроению ССС

Заявитель

СПОСОБ ПАССИ ВИРОВАНИЯ ОЧИЯЕННОИ СТАЛИ

Предмет изобретения

Подписная группа № 211

В настоящее время для пассивирования очищенной стали используют водные растворы танина. Образованные из них пленки, на поверхности стали, быстро разрушаются под действием атмосферных факторов.

Предложенный способ позволяет получить прочные пленки, стойкие к атмосферным воздействиям. Защитные свойства они приобретают благодаря введению в пассивирующий раствор танина латекса СКС-65ГП, раствора поливинилбутираля или водного раствора соли Мажеф.

Ниже приведены примерные рецептуры пассивирующих составов (в %):

1. Водный 50%-ный раствор танина....... 5 — 40

Латекс СКС-65ГП,... 95 — 60

П. Водный 50%-ный раствор танина....... 5 — 50

Основы грунтов ВЛ-02 или

ВЛ-08 (раствор поливинилбутираля)...... 95 — 50

III. Водный 50%-ный раствор танина....... 10 — 50

Водный 10%-ный раствор соли

Мажеф,...... 90 — 50

Растворы могут наноситься на обрабатываемую поверхность окунанием, наливом, с помощью кисти или пульверизатора при температурах от 5 до 50 С (подогретые растворы

10 быстрее высыхают) .

Растворы I u II наносят один раз, раствор

III наносят два раза с интервалом в 1 час.

Способ пассивирования очищенной стали посредством нанесения на пассивируемую поверхность водных растворов танина, отличаюи1ийся тем, что, с целью улучшения защитных

20 свойств пленок, в пассивирующие растворы танина вводят латекс СКС-65ГП (и) или раствор поливинилбутираля, (и) или водный раствор соли Мажеф.
