Устройство для фиксации экспериментальных животных

Устройство для фиксации экспериментальных животных

Иллюстрации

Показать все

Реферат



Изобретение относится к биологии, токсикологии и экспериментальной медицине. Устройство содержит корпус, в который по-. мещается животное, состоящий из конусообразной головной части, установленной с возможностью перемещения относительно цилиндрической части. К хвостовой части корпуса примыкает камера, выполненная в виде двух коаксиально расположенных емкостей , внутренняя из которых имеет нагревательные элементы с терморегулятором, установлена с возможностью углового разворота и перемещения в осевом направлении относительно наружной. Корпус установлен с возможностью изменения угла наклона относительно основания и имеет в хвостовой части подпружиненную дверную заслонку с прорезью и фиксатором для хвоста животного. 4 ил.

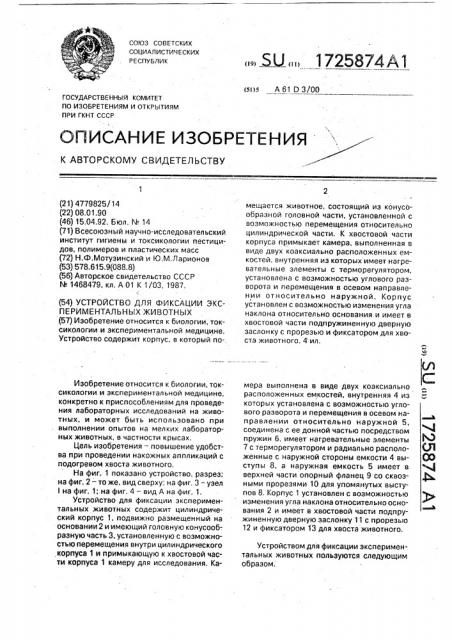

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 D 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4779825/14 (22) 08.01.90 (46) 15.04.92, Бюл. N. 14 (71) Всесоюзный научно-исследовательский институт гигиены и токсикологии пестицидов, полимеров и пластических масс (72) Н.Ф.Мотузинский и Ю.M.Ëàðèoíîâ (53) 578.615.9(088.8) (56) Авторское свидетельство СССР

hL 1468479, кл, А 01 К 1/03, 1987. (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ЭКСПЕРИМЕНТАЛЬНЫХ ЖИВОТНЫХ (57) Изобретение относится к биологии, токсикологии и экспериментальной медицине.

Устройство содержит корпус, в который поИзобретение относится к биологии, токсикологии и экспериментальной медицине, конкретно к приспособлениям для проведения лабораторных исследований на животных, и может быть использовано при . выполнении опытов на мелких лабораторных животных, в частности KpblcBx, Цель изобретения — повышение удобства при проведении накожных аппликаций с подогревом хвоста животного.

На фиг. 1 показано устройство, разрез; на фиг. 2- то же, вид сверху; на фиг, 3 — узел

1 на фиг. 1;.на фиг. 4 — вид А на фиг. 1.

Устройство для фиксации экспериментальных животных содержит цилиндрический корпус 1, подвижно размещенный на основании 2 и имеющий головную конусообразную часть 3, установленную с возможностью перемещения внутри цилиндрического корпуса 1 и примыкающую к хвостовой части корпуса 1 камеру для исследования. Ка.... Ы, 1725874 А1 мещается животное, состоящий из конусдобразной головной части, установленной с возможностью перемещения относительно цилиндрической части. К хвостовой части корпуса примыкает камера, выполненная в виде двух коаксиально расположенных емкостей, внутренняя из которых имеет нагревательные элементы с терморегулятором, установлена с возможностью углового разворота и перемещения в осевом направлении относительно наружной. Корпус установлен с возможностью изменения угла наклона относительно основания и имеет в хвостовой части подпружиненную дверную заслонку с прорезью и фиксатором для хвоста животного. 4 ил, мера выполнена в виде двух коаксиально расположенных емкостей, внутренняя 4 из которых установлена с возможностью углового разворота и перемещения в осевом направлении относительно наружной 5, соединена с ее донной частью посредством пружин 6, имеет нагревательные элементы

7 с терморегулятором и радиально расположенные с наружной стороны емкости 4 выступы 8, а наружная емкость 5 имеет в верхней части опорный фланец 9 со сквозными прорезями 10 для упомянутых выступов 8. Корпус 1 установлен с возможностью изменения угла наклона относительно основания 2 и имеет в хвостовой части подпружиненную дверную заслонку 11 с прорезью

12 и фиксатором 13 для хвоста животного.

Устройством для фиксации экспериментальных животных пользуются следующим образом.

1725874

В исходном положении внутренняя емкость 4 находится под действием пружин 6 в крайнем нижнем положении (заподлицо с основанием 2). Емкость 4 заполняют водой или исследуемым веществом и включают 5 нагревательные элементы 7, установив терморегулятор на заданную температуру. Корпус 1 устанавливают под определенным углом к основанию 2 (горизонтали) . Затем открывают дверную заслонку 11 и в корпус

1 помещают экспериментальное животное, 10 например крысу, так чтобы ее голова входила в головную часть 3, Закрывают дверную заслонку 11 так, чтобы хвост животного выходил через прорезь 12 за пределы корпуса

1. После этого головную часть 3 перемеща- 15 ют вдоль горизонтальной оси внутри корпуса 1, подгоняя его длину к величине животного до достижения требуемой жесткости фиксации животного, При этом обеспечивается свободный доступ к хвосту 20 животного. Затем зажимают хвост животного в прорези 12 с помощью фиксатора 13, В таком положении животное надежно зафиксировано без нарушения нормального физиологического состояния. Далее емкость 4 приподнимают в крайнее верхнее положе- 25 ние, в процессе которого выступы 8 проходят через прорези 10 опорного фланца 9. По мере поднятия в емкость 4 вводят хвост животного. В крайнем верхнем положении емкость 4 поворачивают на небольшой угол вокруг вертикальной оси, в результате чего 30 с помощью выступов 8 она удерживается фланцем 9 в крайнем верхнем положении.

После прогрева хвоста животного в soде или проведения накожных аппликаций в исследуемых растворах, нагретых до задан- 35 ной температуры в течение требуемого времени, емкость 4 поворачивают вокруг вертикальной оси в исходное положение таким образом, чтобы выступы 8 совпадали с прорезями 10. При этом емкость 4 под действием пружин 6 возвращают в исходное нижнее положение. По мере опускания емкости 4 из нее выводят обработанный хвост животного. Производят. необходимые манипуляции с хвостом, после чего хвост расфиксируют, открывают дверную заслонку 11 и убирают животное из корпуса 1.

Формула изобретения

Устройство для фиксации экспериментальных животных, содержащее цилиндрический корпус, подвижно размещенный на основании, имеющий головную конусообразную часть, установленную с возможностью перемещения внутри цилиндрической части, и примыкающую к хвостовой части корпуса камеру для исследования, о т л ич а ю щ е е с я тем, что, с целью повышения удобства при проведении накожных аппликаций с подогревом хвоста животного, каме-. ра выполнена в виду двух коаксиально расположенных емкостей, внутренняя из которых установлена с возможностью углового разворота и перемещения в осевом направлении относительно наружной, соединена с ее донной частью посредством пружин, имеет нагревательные элементы с терморегулятором и радиально расположенные с наружной стороны корпуса выступы, а наружная емкость имеет в верхней части опорный фланец со сквозными прорезями для упомянутых выступов, при этом корпус установлен с воэможностью изменения угла наклона относительно основания и имеет в хвостовой части подпружиненную дверную заслонку с прорезью и фиксатором для хвоста животного

1725874

Составитель Ю.М.Ларинов

Техред М.Моргентал КорректорТ.Малец

Редактор М.Келемеш
