Реферат



Изобретение относится к медицине, в частности к лечению сколиоза, спондилолиетеза поясничного отдела позвоночника. Цель изобретения - улучшение локальной коррекции сколиоза грудной и поясничнокрестцовой областей при уменьшении травматичности. Полугильзы аппарата, соединенные посредством подвижных сочленений с двумя штангами 6, 7, снабженными винтовой резьбой и ввернутыми во втулки, выполнены в виде четырех жестких полугильз, повторяющих форму тела и обхватывающих боковую нижнюю и среднегрудную реберную поверхности и надтазовую поверхность с захватом гребней подвздошных частей, при этом каждая полугильза снабжена по крайней мере двумя корригирующими ремнями 2. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 F 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4841084/14 (22) 28.04.90 (46) 15.04,92. Бюл. ¹ 14 (71) Медико-инженерный центр по восстановлению сегментарной иннервации органов и тканей (72) А.Г.Гриценко (53) 615.472(088.8) (56) Филатова В.И. Справочник по протезированию. Л.: Медицина, 1978. с, 263-265. (54) ОРТОПЕДИЧЕСКИЙ АППАРАТ (57) Изобретение относится к медицине, в частности к лечению сколиоза, спондилолистеза поясничного отдела позвоночника.

Я2,,„1725876 А I

Цель изобретения — улучшение локальной коррекции сколиоза грудной и поясничнокрестцовой областей при уменьшении травматичности. Полугильзы аппарата, соединенные посредством подвижных сочленений с двумя штангами 6, 7, снабженными винтовой резьбой и ввернутыми во втулки, выполнены в виде четырех жестких полугильэ, повторяющих форму тела и обхватывающих боковую нижнюю и срецнегрудную реберную поверхности и надтазовую поверхность с захватом гребней подвздошных частей, при зтом каждая полугильза снабжена по крайней мере двумя корригирующими ремнями 2. 3 ил.

1725876

Изобретение относится к медицине, в частности к лечению сколиоза, спонделолистеза поясничного отдела позвоночника.

Цель изобретения — улучшение локальной коррекции сколиоза грудной и пояснично-крестцовой областей при уменьшении травматичности.

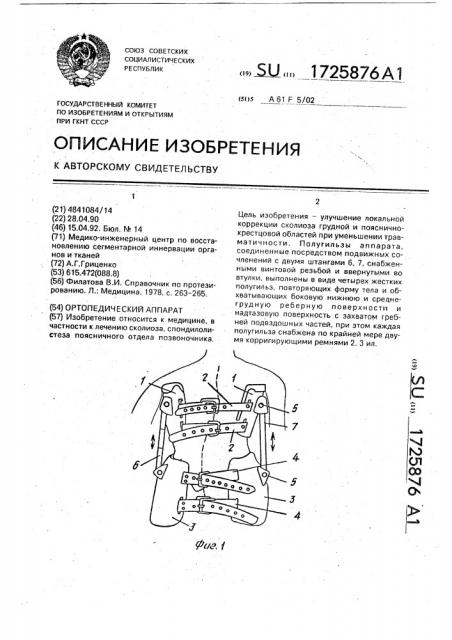

На фиг. 1 приведена конструкция, предложенного устройства; на фиг, 2 и 3 — проиллюстрирована работа устройства.

Аппарат содержит две полугильзы 1, по; вторяющие форму грудной реберной поверхности тела с отбортовкой по краям и сменными мягкими накладками и снабженные двумя передними и двумя задними корригирующими ремнями 2, стягивающими полугильзы 1 между собой и образующими грудной фиксирующий каркас, две полугильзы 3, охватывающие надтазовую поверхность тела с захватом гребней подвздошных костей, снабженные двумя передними и двумя задними корригирующими ремнями 4, стягивающими полугильзы 3 между собой и образующими пояснично-крестцовый каркас. Полугильзы

1 и 3 снабжены опорными элементами 5. в которых посредством подвижных соединений укреплены штанги 6, 7 с правой и левой винтовой резьбой по краям, ввинченные во втулки, Ортопедический аппарат используется следующим образом.

Полугильзы 1 и 3 накладывают на боковые поверхности тела и стягивают между собой корригирующими ремнями 2 и 4. Благодаря подвижному соединению в опорных элементах 5 штанг 6, 7 полугильзы имеют воэможность свободного поворота, что способствует плотной установке полугильз на теле пациента в соответствии с формой грудной клетки и надтазовой поверхности и жесткой их фиксации с захватом гребней подвздошных костей, В зависимости от вида сколиоза осуществляют медленное вытяжение позвоночника сначала в течение 5-10 мин одновременным удлинением штанг на одинаковую величину путем вращения штанг в винтовом соединении, а затем в зависимости от патологии удлиняют штанги на разную величину в течение 15-30 мин.

В случае сколиоза, изображенном на чертеже, штангу 7 удлиняют на большую величину до тех пор, пока искривление не выправится и не изменить напоавление кривизны (в пределах 2-5О).

Полугильзы 1 и 3, плотно облегающие тело, и штанги 6, 7 в сочетании с корригирующими ремнями 2, 4 образуют жесткую конструкцию, позволяющую осуществлять значительные усилия для вытяжения позво55 ремней 4 и с учетом того, что дистрэктор 7 раздвинут на большую величину, чем дист

50 ночника с корригирующим воздействием.

За счет плотного обхвата полугильзами 2 значительной части реберной поверхности корригирующее воздействие носит распределенный характер и не вызывает локального давления на отдельные ребра. Нагрузка распределяется равномерно по всем ребрам, Усилия передаются через реберные головки на позвонки. Восстанавливается анатомическая ось позвоночника. Полугильза 3 плотно обхватывает надтазовую поверхность, захватывая подвздошные кости.

Таким образом, усилие прикладывается к гребням подвздошных костей и грудной клетке, вызывая вытяжение нижнегрудного и поясничного отдела позвоночника. Конструкция позволяет осуществить значительные усилия для вытяжения позвоночника.

За 30 — 50 мин производят вытяжение до полного освобождения зажатых и смещенных позвонков, при этом устраняются дискоспондело-корешковые конфликты. Происходит релаксация скелетных мышц снимается боль — и растяжение связок, упруговосстанавливающих смещенные позвонки в нормальное положение.

Выполнение каждого из каркасов из двух полугильз оставляет свободный доступ к позвоночнику, что позволяет осуществить дополнительно мануальное воздействие на

ПОЗВОНОЧНИК.

Аппарат устанавливают под наблюдением врача в положении пациента стоя или лежа.

Курс лечения от 5 до 30 дн. Время ношения аппарата 2-4 ч s зависимости от состояния пациента с перерывами между ношением не менее 1 ч. Процедура повторяется от 5 до 40 раз. В перерывах между ношением аппарата необходим курс укрепляющих упражнений

На фиг. 2, 3 приведено пояснение распределения сил в случае сколиоза. Ремни 2 расположены симметрично относительно вершины дуги сколиоза так, чтобы полугильзы 1 касались выступающих частей реберных поверхностей в области вершины дуги сколиоза и у основания дуги с другой стороны этой области. Стрелками 8, 9 показаны силы, действующие на ребра, а стрелками

10, 11 — те же усилия, передающиеся через реберные головки на позвонки. Как видно из рисунки, указанные силы выправляют сколиотическую дугу.

В пояснично-крестцовой области сколиотическое смещение приводит к перекосу тазовых костей и тазобедренных суставов.

При указанном на рисунке расположении

1725876

I м

Составитель А,М.Новиков

Техред М.Моргентал. Корректор С. Шевкун

Редактор М.Келемеш

Заказ 1217 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбйнат Патент". г. Ужгород, ул.Гагарина, 101 рактор 6, усиРия, с которыми полугильзы 3 воздействуют на тазовые кости и тазобедренные суставы, оказываются не одинаковыми с разных сторон. Усилие в точках 12 превышает усилие в точках 13, что приводит к выправлению перекоса тазовых костей и выправлению позвоночника, Таким образом, выбором взаимного расположения ремней 2 и 4.и величины удлинения дистракторов 6 и 7 можно изменять направление и величину усилий, с которыми полугильзы 1 и 3 воздействуют на скелетномышечный аппарат.

Предложенное устройство позволяет исправлять не только большую дугу сколиоза. но и локальные смещения позвонков в области средне- и нижнегрудной части позвоночника и пояснично-крестцовой области, Формула изобретения

Ортопедический аппарат, содержащий каркасы для фиксации на грудной и пояс5 нично-крестцовой областях тела, соединенные между собой винтовыми дистракторами, отличающийся тем, что, с целью улучшения локальной коррек10 ции сколиоза грудной и пояснично-крестцовой областей при уменьшении травматичности, каркасы выполнены в виде двух пар жестких полугильз для размещения на боковых нижне- и среднегрудных реберных поверхностях и надтазовой.

15 поверхности с возможностью захвата подвздошных костей, при атом каждая пара полугильз соединена между собой по крайней мере двумя ремнями, установленными по краям полугильз. гт гз
