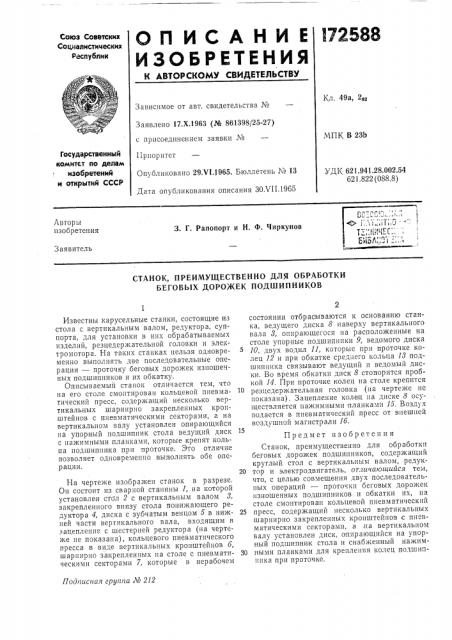

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистицеских
Республик
Кл. 49а, 2р2
Зависимое от авт. свидетельства №
Заявлено 17.Х.1963 (№ 861398/25-27) МПК В 23b е присоединением заявки ¹
Прпоритет
Государственный комитет ло делам изобретений и открытий СССР
Опубликовано 29.VI.1965. Бюллетень ¹ 13
Дата опубликования описания ЗО.VII.1965
УДК 621.941.28. 002.54
621.822 (088.8) Авторы изобретения
3. Г. Рапопорт и Н. Ф. Чиркунов
Заявитель
СТАНОК, ПРЕИМУЩЕСТВЕННО ДЛЯ ОБРАБОТКИ
БЕГОВЫХ ДОРОЖЕК ПОДШИПНИКОВ
Подписная группа № 212
Известны карусельные станки, состоящие из стола с вертикальным валом, редуктора, суппорта, для установки в них обрабатываемых изделий, резцедержательной головки и электромотора. На таких станках нельзя одновременно выполнять две последовательные операции — проточку беговых дорожек изношечных подшипников и их обкатку.
Описываемый станок отличается тем, что на его столе смонтирован кольцевой пневматический пресс, содержащий несколько вертикальных шарнирно закрепленных кронштейнов с пневматическими секторами, а на вертикальном валу установлен опирающийся на упорный подшипник стола ведущий диск с пажимными планками, которые крепят кольца подшипника при проточке. Это отличие позволяет одновременно выполнять обе операции.
На чертеже изображен станок в разрезе.
Он состоит из сварной станины 1, на которой установлен стол 2 с вертикальным валом 8, закрепленного внизу стола понижающего редуктора 4, диска с зубчатым венцом 5 в нижней части вертикального вала, входящим в зацепление с шестерней редуктора (на чертеже не показана), кольцевого пневматического пресса в виде вертикальных кронштейнов 6, шарнирно закрепленных на столе с пневматическими секторами 7, которые в нерабочем состоянии отбрасываются к основанию станка, ведущего диска 8 наверху вертикального вала 8, опирающегося на расположенные на столе упорные подшипники 9, ведомого диска
10, двух водил П, которые при проточке колец 12 и при обкатке среднего кольца 18 подшипника связывают ведущий и ведомый диски. Во время обкатки диск 8 стопорится пробко" 14. При проточке колец на столе крепится резцедержательная головка (на чертеже не показана). Зацепление колец на диске 8 осуцествляется нажимными планками 15. Возду х подается в пневматический пресс от внешней воздушной магистрали 1б.
Предмет изобретения
Станок, преимущественно для обработки беговых дорожек подшипников, содержащий круглый стол с вертикальным валом, редук20 тор и электродвигатель, от,гичающийся тем, что, с целью совмещения двух последовательных операций — проточки беговых дорожек изношенных подшипников и обкатки пх, на столе смонтирован кольцевой пневматический
25 пресс, содержащий несколько вертикальных шарнирно закрепленных кронштейнов с пневматическими секторами, а .на вертикальном валу установлен диск, опирающийся на упорный подшипник стола и снабженный нажим30 ными планками для крепления колец подшилника при проточке.
