Реферат



Класс 21-а

М 1726

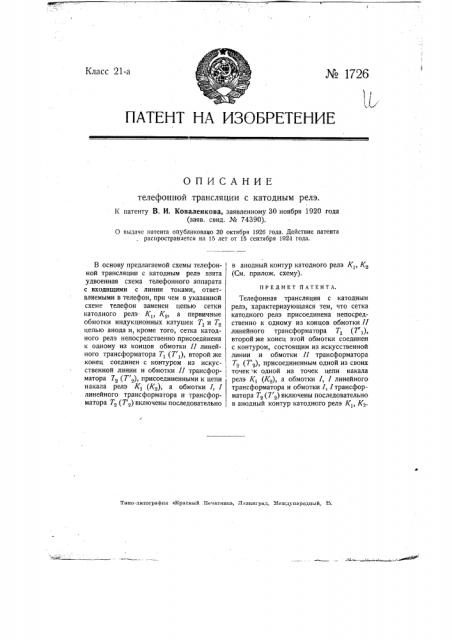

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ телефонной трансляции с катодным релэ.

К патенту В. И. Ковалеикова, заявленному 30 ноября 1920 года (заяв. свид. К» 74390).

0 выдаче патента опубликовано 30 октября 1926 года. Действие патента распространяется на 15 лет от 15 сентября 1924 года.

ПРЕДМЕТ ПЛТЕНТЛ. типо-ннгографпа «красный Пенагнин», Ленинград, Междгнароднгай, 15.

В основу предлагаемой схемы телефонной трансляции с катодным релэ взята удвоенная схема телефонного аппарата с входящими с линии токами, ответвляемыми в телефон, при чем в указанной схеме телефон заменен цепью сетки катодного релэ К„, К.„ а первичные обмотки индукционных катушек Т, и Т, цепью анода и, кроме того, сетка катодного релэ непосредственно присоединена к одному из концов обмотки II линейного трансформатора Т, (Т,), второй же конец соединен с контуром из искус-, ственной линии и обмотки П трансформатора 79 (T .,), присоединенными к цепи накала релэ К, (К ), а обмотки I, 1 линейного трансформатора и трансформатора Т, (Т,) включены последовательно в анодный контур катодного релэ К„Кя (См. прилож. схему).

Телефонная трансляция с катодным релэ, характеризующаяся тем, что сетка катодного релэ присоединена непосредственно к одному из концов обмотки II линейного трансформатора Тт (7",), второй же конец этой обмотки соединен с контуром, состоящим из искусственной линии и обмотки П трансформатора

Т, (7 ), присоединенным одной из своих точек к одной из точек цепи накала релэ К, (К,), а обмотки I, 1 линейного трансформатора и обмотки 1, 1трансформатора Тя (7,) включены последовательно в анодный контур катодного релэ К„ К..
