Установка для динамического воздушно-сухого обогащения сыпучих материалов

Установка для динамического воздушно-сухого обогащения сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке и сортировке смесей сыпучих материалов. Цель изобретения - снижение габаритов и металлоемкости установки. На выходе из установленной наклонно пневморазгонной трубы (ПРТ) 6 установлена разделительная камера 2 с отбойным щитом 5 на внутренней поверхности ее корпуса. Наклонно в корпусе камеры 2 одно под другим установлены сита 10, а в днище корпуса выполнен патрубок 9 подситового продукта. Сита 10 установлены по всей длине корпуса и параллельно одно другому, продольной оси ПРТ 6 и днищу корпуса. С пространством корпуса между ситами 10 со стороны и верхних краев сообщен отсасывающий патрубок системы 14 аспирации . Материал поступает в ПРТ 6 через загрузочное приспособление 7 и под действием воздушного потока вентилятора 8 высокого давления разгоняется. Ударяясь об щит 5, материал очищается. Пылевидные частицы удаляются пылевым вентилятором 13 через диффузор 12 в систему 14 аспирации. Очищенный материал поступает под действием ударно-вибрационных сил щита 5 на сита 10, где сортируется и через разгрузочный патрубок 9 поступает к потребителю. 2 ил. сл С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 В 07 В7/04, 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3930362/03 (22) 19.07.85 (46) 15.04.92, Бюл. М 14 (72) А.К.Бровцын, Ю.И. Матвеев и B.M.Ôåдоров (53) 622.771 (088.8) (56) Авторское свидетельство СССР

М 1212628, кл. В 07 В 4/00, 1983.

Авторское свидетельство СССР

ЬЬ 1688940, кл. В 07 В 7/04, 1985. (54) УСТАНОВКА ДЛЯ ДИНАМИЧЕСКОГО

ВОЗДУШНО-СУХОГО ОБОГАЩЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к очистке и сортировке смесей сыпучих материалов. Цель изобретения — снижение габаритов и металлоемкости установки, На выходе из установленной наклонно пневморазгонной трубы (ПРТ) 6 установлена разделительная камера

2 с отбойным щитом 5 на внутренней повер. Ж„„1726062 А1 хности ее корпуса. Наклонно в корпусе камеры 2 одно под другим установлены сита

10, а в днище корпуса выполнен патрубок 9 подситового продукта. Сита 10 установлены по всей длине корпуса и параллельно одно другому, продольной оси ПРТ 6 и днищу корпуса. С пространством корпуса между ситами 10 со стороны и верхних краев сообщен отсасывающий патрубок системы 14 аспирации. Материал поступает в ПРТ 6 через загрузочное приспособление 7 и под действием воздушного потока вентилятора 8 высокого давления разгоняется. Ударяясь об щит 5, материал очищается. Пылевидные частицы удаляются пылевым вентилятором 13 через диффузор 12 в систему 14 аспирации.

Очищенный материал поступает под действием ударно-вибрационных сил щита 5 на сита 10, где сортируется и через разгрузочный патрубок 9 поступает к потребителю. 2 ил.

1726062

Изобретение относится к установкам для очистки и сортировки смесей сыпучих материалов, в частности песчано-гравийных смесей, и может найти применение в строительстве, горном деле, химической промышленности и других отраслях народного хозяйства.

Цель изобретения — снижение габаритов и металлоемкости установки.

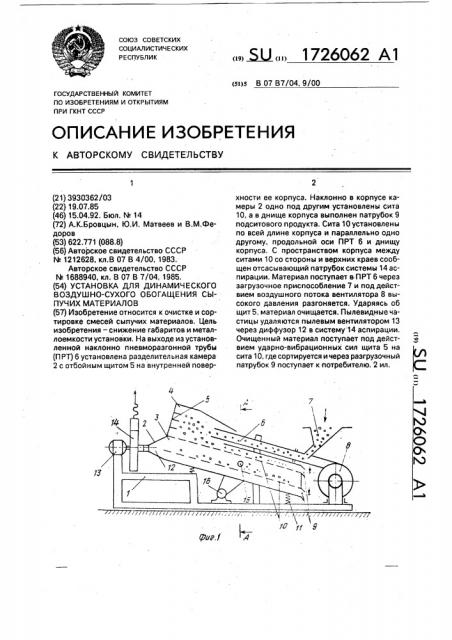

На фиг. 1 схематически изображена установка, продольный разрез; на фиг, 2— разрез А — А на фиг, 1, Установка состоит из неподвижной силовой рамы 1, на которой смонтирован двухсекционный подвижный корпус разделительной камеры 2, состоящий из нижней секции 3 и верхней секции 4, где расположен отбойный щит 5 и в нее оппозитно выходным . торцом щиту 5 введена неподвижная пневморазгонная труба 6 с загрузочным приспособлением 7, и вентилятор 8 высокого давления. В корпусе расположены разгрузочные патрубки 9, наклонные сита 10, установленные одно под другим.

Корпус установлен на амортизаторы 11 и через диффузор 12 в торце соединен отсасывающим патрубком с пылевым вентилятором 13 и аспирационной системой 14.

Вибрация корпуса осуществляется с помощью вала вибровозбудителя 15, приводимого в движение электродвигателем 16.

Патрубки 9 служат для вывода надситовых продуктов из корпуса со стороны нижних краев сит и вывода подситового продукта с днища корпуса.

Сита 10 установлены в корпусе по всей

его длине параллельно одно другому, продольной оси установленной наклонно вверх пневморазгонной трубы и днищу корпуса, а отсасывающий патрубок системы аспирации сообщен с пространством корпуса между ситами со стороны их верхних краев.

Установка работает следующим образом.

Материал через загрузочное приспособление 7 поступает в пневморазгонную

5 трубу 6. Под дейстием воздушного потока вентилятора 8 высокого давления материал разгоняется и, ударяясь об отбойный щит 5, очищается, а пылевидные частицы удаляются пылевым вентилятором 13 через диффу10 зор 12 в аспирационную систему 14.

Очищенный материал под действием ударно-вибрационных сил отбойного щита от вала 15, вибровозбудителя, приводимого в движение электродвигателем 16, поступает

15 на сита 10, где сортируется и через разгрузочный патрубок 9 поступает к потребителю.

Формула изобретения

20 Установка для динамического воздушно-сухого обогащения сыпучих материалов, включающая пневморазгонную трубу с загрузочным приспособлением, установленную на выходе из пневморазгонной трубы

25 разделительную камеру с отбойным щитом на внутренней поверхности корпуса, оппозитной выходу из разгонной трубы, и отсасывающим патрубком системы аспирации, сита, установленные наклонно в корпусе од30 но под другим, патрубки вывода надситовых продуктов из корпуса со стороны нижних краев сит, патрубок вывода подситового продукта в днище корпуса, о т л и ч а ю щ ая с я тем, что, с целью снижения габаритов

35 и металлоемкости установки, пневморазгонная труба установлена наклонно вверх, сита установлены в корпусе по всей его длине параллельно одно другому, продольной оси пневморазгонной трубы и днищу корпу40 са, а отсасывающий патрубок сисемы аспирации сообщен с пространством корпуса между ситами со стороны их верхних краев.

1726062

А-А фИГ. 2

40

50
