Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 0 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ иг.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4653041/08 (22) 21.02,89 (46) 15,04.92. Бюл. М 14 (75) Д. М. Ливак (53) 62-229.6(088.8) (56) Авторское свидетельство СССР

N 1291361, кл. В 23 Q 7/10, 1987. (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО ДЛЯ ЦИ-

ЛИНДРИЧЕСКИХ ДЕТАЛЕЙ (57) Использование: автоматическая подача цилиндрических деталей. Сущность изобретения; цилиндрические детали хаотично засыпаются в V-образный бункер 3, установленный на основании 1 с воэможностью качания вокруг горизонтальной оси 2.

Привод 4 качает V-образный бункер 3, при этом детали скользят от одной его торцовой.ЯЛ,, 1726191 А1 стенки до другой, ориентируются и поступают через окно 6 выдачи в торцовой стенке 5

V-образного бункера 3 в закрепленный на нем приемный лоток 7. Пластина-ограничитель 13, установленная на основании 1, не позволяет деталям выпасть из приемного лотка 7, пока он не поднимется до уровня отводящего лотка 15, закрепленного на пластине-ограничителе 13. В этот момент двуплечий рычаг 12, шарнирно установленный на приемном лотке 7, одним плечом упирается в упор, установленный на пластине-ограничителе 13, а другим плечом сталкивает деталь в отводящий лоток 15. При дальнейшем повороте V-образного бункера свод деталей в нем разрушается и процесс повторяется. 3 ил.

1726191

Изобретение относится к машиностроению и может быть использовано для автоматической подачи цилиндрических деталей.

Цель изобретения — обеспечение ориентации при выдаче цилиндрических деталей из навала.

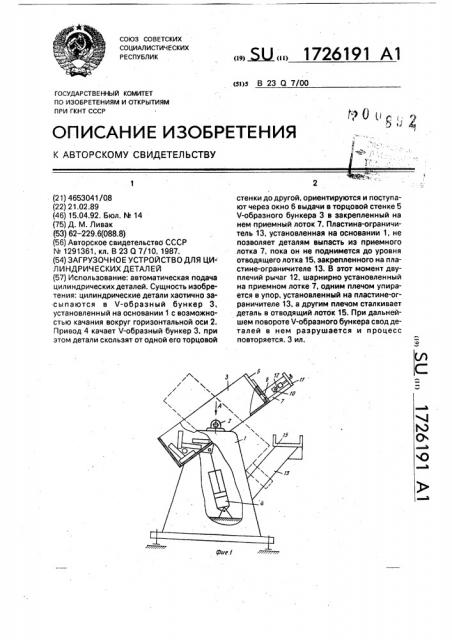

На фиг. 1 изображено загрузочное устройство, общий вид; на фиг. 2 — вид А на фиг.

1; на фиг. 3 — разрез Б-Б на фиг. 2. . Загрузочное устройство содержит основание 1, на котором на горизонтальной оси

2 установлен бункер 3, снабженный приводом 4, причем бункер имеет V-образный профиль, ребро которого расположено в плоскости, перпендикулярной горизонтальной оси поворота бункера. В торцовой стенке 5 V-образного бункера 3 выполнено окно

6 выдачи деталей, напротив которого к Ч-образному бункеру 3 прикреплен приемный лоток 7, имеющий дно 8, боковую стенку 9, в которой выполнено отверстие 10, и торцовую стенку 11. На приемном лотке 7 шарнирно установлен двуплечий рычаг 12, подпружиненный пружиной 13, одно из плеч которого расположено в отверстии 10 боковой стенки 9 приемного лотка 7. На основании 1 закреплена пластина-ограничитель 13, на которой установлен подпружиненный упор 14 и отводящий лоток 15, при этом дно 8 приемного лотка 7 наклонено в сторону отводящего лотка 15.

Устройство работает следующим образом.

Цилиндрические детали засыпаются в

V-образный бункер 3 хаотично навалом.

Привод 4 качает Ч-образный бункер 3, при этом детали скользят от одной торцовой стенки Ч-образного бункера 3 к другой, ориентируются и поступают через окно 6

5 выдачи в приемный лоток 7. Пластина-ограничитель 13 не позволяет деталям выпасть из приемного лотка 7, пока он не поднимется до уровня отводящего лотка 15. В этот момент двуплечий рычаг 12 одним плечом

10 упирается в упор 14, поворачивается и другим плечом, расположенным в отверстии 10 боковой стенки 9 приемного лотка 7, сталкивает деталь в отводящий лоток 15. При дал ьнейшем повороте Ч-образного бункера 3

15 свод деталей в нем разрушается, V-образный бункер 3 опускается, и процесс повторяется.

Формула изобретения

Загрузочное устройство для цилиндрических деталей, содержащее бункер с окном выдачи деталей в торцовой стенке, установленный на основании с возможностью пово25 рота от привода вокруг горизонтальной оси, приемный лоток, закрепленный на бункере напротив окна выдачи деталей, и отводящий лоток, о тл и ч а ю щ е е с я тем, что, с целью обеспечения ориентации деталей при их

30 выдаче, устройство снабжено пластинойограничителем, установленный на основании, а бункер имеет в поперечном сечении Ч-образный профиль, ребро которого расположено в плоскости, пер35 пендикулярной горизонтальной оси поворота бункера.

1726191

35

45
