Реферат



Использование: для изготовления режущего инструмента и для заточки сверл. Сущность изобретения : на станине 1 установлены бабки изделия 2, шлифовальная бабка. Механизм загрузку состоит из V-образного магазина 6 и конического бараX2 с/i /О го бана 7 с приемным гнездом 8. Под барабаном 7 под углом относительно станины 1 установлена подвижная направляющая призма 9. На призме 9 соосно шпинделю 10 бабки изделия 2 установлен с возможностью винтового движения ориентирующий цилиндрический толкатель 11 с ориентирующими выступами 19. Выступы 19 могут взаимодействовать с канавками 20 расположенного на призме 9 сверла 21. Заготовка 22 поступает из магазина 6 в гнездо 8 барабана 7, а затем на призму 9, Призма 9 перемещается вместе с толкателем 11. При контакте выступов 19 с канавками 20 сверла 21 производится окружная ориентация последнего . При этом время подачи сверла 21 в шпиндель 10 совмещено со временем ориентации сверла 21. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 В 24 В 3/24 э

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4828159/08 (22) 22.05,90 (46) 15.04.92. Бюл. N 14 (71) Московское специальное конструкторско-технологическое бюро металлорежущего инструмента и оборудования (72) В,Д.Горячев и В,П.Камерилин (53) 621.925.6(088.8) (56) Авторское свидетельство СССР

М 956244, кл. В 24 В 3/24, t976.

I (54) СТАНОК ДЛЯ ЗАТОЧКИ СВЕРЛ (57) Использование: для изготовления режущего инструмента и для заточки сверл. Сущность изобретения : на станине 1 установлены бабки изделия 2, шлифовальная бабка, Механизм загрузк/ состоит из

V-образного магазина 6 и конического бара„„ 4 „„ 1726207А 1 бана 7 с приемным гнездом 8. Под барабаном 7 под углом относительно станины 1 установлена подвижная направляющая призма 9, На призме 9 соосно шпинделю 10 бабки изделия 2 установлен с воэможностью винтового движения ориентирующий цилиндрический толкатель 11 с ориентирующими выступами 19. Выступы 19 могут взаимодействовать с канавками 20 расположенного на призме 9 сверла 21; Заготовка

22 поступает из магазина 6 в гнездо 8 барабана 7, а затем на призму.9, Призма 9 перемещается вместе с толкателем 11. При контакте выступов 19 с канавками 20 сверла

21 производится окружная ориентация последнего. При этом время подачи сверла 21 в шпиндель 10 совмещено со временем ориентации сверла 21. 2 ил.

1726207

Изобретение относится к станкостроению, в частности, к изготовлению режущего инструмента, и может быть использовано для заточки сверл, Цель изобретения — упрощение конст- 5 рукции и повышение производительности .станка.

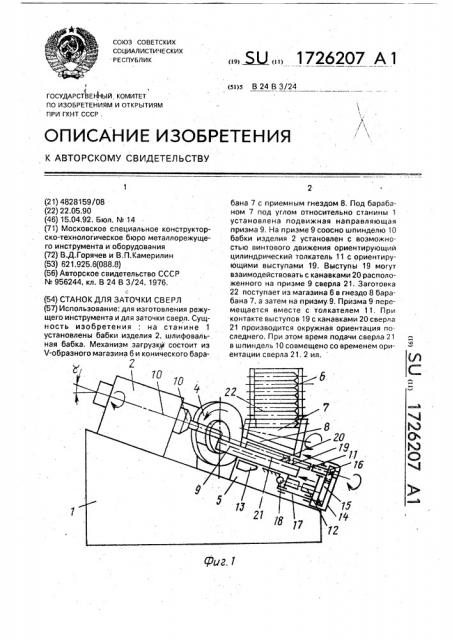

На фиг.1 изображен станок, вид спереди; на фиг.2 — то же, вид сверху.

Станок состоит иэ станины 1, на кото- 10 рой установлены бабка иэделия 2, шлифовальная бабка 3 с кругом 4 и стойка 5.

На стойке 5 расположен механизм загрузки, состоящий из V-образного магазина

6 и конического барабана 7 с приемным 15 гнездом 8, Под барабаном 7 на стойке 5 установлена подвижная направляющая :ризма 9.

ifJпиндель 10 бабки изделия 2 и призма

9 распогюжены наклонно по вертикали под 20 угле;-1 а = 2о (см, фиг, 1), На призме 9 под ба;;абаном 7 установлен соосно со шпинделем

10 I гакже наклонно по вертикали ориентирующий цилиндрический толкатель 11 с воэможностью поступательного и враща- 25 тельного движения (винтового движения в па. равлении к бабке изделия 2) от тяги 12 и кулачка 13, размещенного на стойке 5, Тяга

12 жестко связана с корпусом 14, в котором расположена зубчатая пара 15 и 16 привода 30 вращательного движения толкателя 11 посредством вала 17 и рычага с роликом 18 (привод поступательного перемещения тяги

12 не показан), Толкатель 11 содержит ориентирующие 35 выступы 19, взаимодействующие с канавками 20 сверла 21, расположенного на призме

9, Последняя установлена с возможностью поступательного перемещения к шпинделю

10 (привод не показан). 40

Станок работает следующим образом.

Заготовка (сверло) 22 иэ магазина 6 поступает в гнездо 8 барабана 7; после поворота которого переходит на призму 9: (привод поворота не показан). Затем приз- 45 ма 9 со сверлом 21 и толкатель 11 перемещаются к шпинделю 10 бабки изделия 2, При этом сверло 21 прижимается к толкателю 11, так как призма 9 установлена с наклоном по вертикали. Ролик 18 находит на кулачок 13, происходит поворот вала 17 и через зубчатую пару 15 и 16 — толкателя 11, Ориентирующие выступы 19 западают в канавки 20 сверла 21 и происходит окружная ориентация сверла 21, Таким образом, после подачи сверла 21 в шпиндель 10 оно уже сориентировано, т,е, время подачи сверла

21 в шпиндель 10 совмещено с временем ориентации.

После зажима сверла 21 в шпинделе 10 происходит процесс заточки при винтовом движении последнего и возвратно-поступательном перемещении шлифовального круга 4, Использование для окружной (угловой) ориентации сверла толкателя подачи сверла

B бабку изделия упрощает кинематику и конструкцию устройства ориентации, а также повышает производительность станка, поскольку время ориентации и подачи сверла совмещено.

Формула изобретения

Станок для заточки сверл, выполненный в виде станины и размещенных на ней шлифовальной бабки, бабки изделия, механизма загрузки с толкателем и направляющей призмой для изделия и ориентирующего устройства, отличающийся тем, что, с целью упрощения конструкции и повышения производительности станка, ориентирующее устройство расположено под механизмом загрузки, при этом толкатель выполнен цилиндрическим и размещен на направляющей призме соосно шпинделю бабки иэделия с возможностью винтового перемещения в направлении последней, направляющая призма установлена под углом относительно станины, а на обращенном к бабке изделия торце толкателя выполнены ориентирующие выступы.

1726207 фиг. 2
