Реферат



Изобретение относится к целлюлознобумажной промышленности и служит для изготовления многослойного гофрированного картона. Цель - упрощение конструкции и расширение ассортимента получаемого гофрокартона. Устройство, содержащее первый 1 и второй 4 гофроузлы, состоящие каждый из первого и второго гофровалов, механизм 7 формирования конечного продукта и клеенаносящее приспособление 8. Вершина рифов гофровала 3 совмещена со впадинами гофровала 6. Устройство снабжено дополнительным клеенаносящим приспособлением 9, причем приспособление 9 и механизм 7 формирования конечного продукта 7 установлены на гофровале 3 в указанной последовательности. Устройство может быть снабжено дополнительным гофроузлом со вторым дополнительным клеенаносящим устройством, а также вторым дополнительным гофроузлом с третьим дополнительным клеенаносящим устройством . 2 з.п. ф-лы, 7 ил. СП С

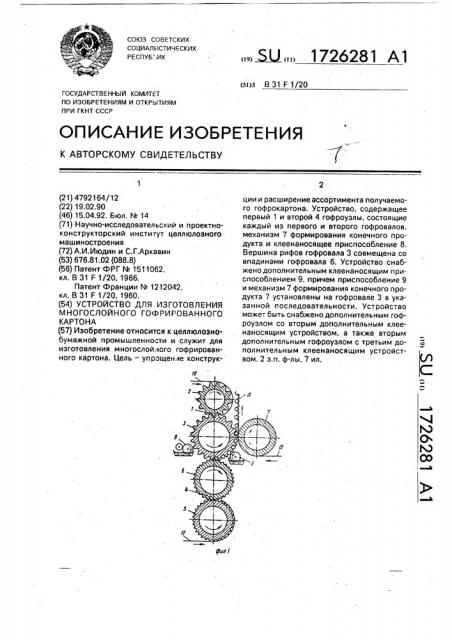

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБ. ИК (51)5 В 31 F 1/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 (21) 4792164/12 (22) 19.02,90 (46) 15.04.92, Бюл. М 14 (71) Научно-исследовательский и проектноконструкторский институт целлюлозного машиностроения (72) А.И.Июдин и С.Г.Аркавин (53) 676.81.02 (088.8) (56) Патент ФРГ hL 1511062, кл. В 31 F 1/20, 1966.

Патент Франции N 1212042, кл. В 31 F 1/20, 1960. (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

МНОГОСЛОЙНОГО ГОФРИРОВАННОГО

КАРТОНА (57) Изобретение относится к целлюлознобумажной промышленности и служит для изготовления многослойного гофрированного картона. Цель — упрощение конструкÄÄ5UÄÄ 1726281 А1 ции и расширение ассортимента получаемого гофрокартона. Устройство, содержащее первый 1 и второй 4 гофроузлы, состоящие каждый из первого и второго гофровалов, механизм 7 формирования конечного продукта и клеенаносящее приспособление 8.

Вершина рифов гофровала 3 совмещена со впадинами гофровала 6. Устройство снабжено дополнительным клеенаносящим приспособлением 9, причем приспособление 9 и механизм 7 формирования конечного продукта 7 установлены на гофровале 3 в указанной последовательности. Устройство может быть снабжено дополнительным гофроузлом со вторым дополнительным клеенаносящим устройством, а также вторым дополнительным гофроузлом с третьим дополнительным клеенаносящим устройством. 2 з.п. ф-лы, 7 ил.

1726281

Изобретение относится к устройствам для производства гофрированного картона, содержащего несколько слоев гофрированного полотна; устройства используются в целлюлозно-бумажной промышленности.

Цель изобретения — упрощение конструкции устройства и расширение ассортимента получаемого гофрокартона.

На фиг.1 изображено устройство для изготовления гофрокартона с покровным полотном и двумя гофрополотнами с одной стороны; на фиг.2 — устройство для изготовления гофрокартона с покровным полотном, по одну сторону которого расположены два гофрополотна, по другую одно гофрополотно; на фиг.3 — устройство для изготовления гофрокартона с покровным полотном, по обе стороны которого расположены по два гофрополотна; на фиг.4 — виды гофрокартонов, которые изготавливаются устройством на фиг.1; на фиг.5 и 6 — виды гофрокартонов, которые изготавливаются устройством на фиг.2; на фиг.7 — виды гофрокартонов, которые изготавливаются устройством на фиг.3.

Устройство для изготовления многослойного гофрированного картона состоит из первого гофроузла 1, состоящего из первого 2 и второго 3 рифленых валов(гофровалов) и второго гофроузла 4, состоящего из первого 5 и второго 6 рифленых валов (гофровалов) (кратность рифов гофроузла 1 к гофроузлу 4 равна 1, 2 и 3 и т,д,): Устройство содержит механизм 7 формирования конечного продукта (на фиг.7 гладкий валик), клеенаносящее приспособление 8, дополнительное клеенаносящее приспособление

9 первого гофроузла. В устройство подаются полотна на гофрирование 10 и 11, покровное полотно 12. В результате их соединения получается гофрокартон 13, при этом возможна модернизация гофрокартона 13 добавлением дополнительных покровных полотен. Устройство может содержать дополнительный гофроузел 14, состоящий из первого 15 и второго 16 рифленых валов, второе дополнительное клеенаносящее приспособление 17, На дополнительный гофроузел 14 подается на гофрирование полотно 18, а изготавливается гофрокартон

19. Механизм 7 формирования конечного продукта выполнен (совмещен) в виде второго гофровала 16. Устройство может содержать второй дополнительный гофроузел 20, состоящий из первого 21 и второго 22 рифленых валов, третье дополнительное клеенаносящее приспособление 23, установленное на дополнительном гофроузле 14, -la второй дополнительный гофроузел 20 подается на гофрирование полотно 24, а изготавливается гофрокартон 25.

15 ся клей дополнительным клеенаносящим

30

Устройство для изготовления многослойного гофрированного картона работает следующим образом, На первый гофроузел 1 подают полотно

10, которое рифлеными валами 2 и 3 гофрируется, затем на вершины гофр полотна 10 клеенаносящим приспособлением 8 наносится клей. На второй гофроузел 4 подают полотно 11, которое рифлеными валами 5 и

6 гофрируется, причем шаг гофр полотна 11 меньше, чем у полотна 10. Затем гофрополотна 10 и 11 соединяются (склеиваются) между валами 3 и 6, а на вершины гофр двойного гофрированного полотна наноситприспособлением 9. На гладкий валик 7 (механизм формирования конечного продукта) подается покровное полотно 12, которое между гладким валиком 7 и рифленым валом

3 соединяется с гофрополотнами 10 и 11, в результате изготавливается гофрокартон 13 (состоит из плоского покровного полотна 12 и двух гофрополотен с одной его стороны, причем гофрополотна 10 и 11 имеют различную форму гофра). Если устройство вместо гладкого валика 7 содержит дополнительный гофроузел 14, то покровное полотно подается между рифлеными валами 3 и 16, а на гофроузел 14 подается и гофрируется полотно 18, на вершины гофр которого наносится клей вторым дополнительным клеенаносящим приспособлением 17 дополнительного гофроузла 14. Полотна 10, 11, 12 и 18 соединяются между рифлеными валами 3 и 16, в результате чего изготавливается гофрокартон 19. Если устройство содержит второй дополнительный гофроузел

20, то на него подается и гофрируется рифлеными валами 21 и 22 полотно 24, которое соединяется с гофрополотном 18 между рифлеными валами 16 и 22, причем гофрополотна имеют неодинаковый шаг гофр, на полученное двойное гофрополотно третьим дополнительным клеенаносящим приспособлением 23 наносится клей, после этого полотна 10, 11, 12, 18 и 24 соединяются между рифлеными валами 3 и 16, в результате чего изготавливается гофрокартон 25, Формула изобретения

1. Устройство для изготовления многослойного гофрированного картона, содержащее первый и второй гофроузлы, состоящие каждый из первого и второго гофровалов, механизм формирования конечного продукта и клеенаносящее приспособление, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и расширения ассортимента получаемого гофрокартона, вторые гофровалы гофроузлов установлены с возможностью совмещения

1726281 л

1 вершин рифов одного с впадинами другого, при этом первый гофроузел снабжен расположенным после зоны совмещения гофроузлов дополнительным клеенаносящим приспособлением, за которым по ходу технологического процесса установлен механизм формирования конечного продукта.

2, Устройство по п.1, о т л и ч а ю ще ес я тем, что оно снабжено дополнительным гофроузлом, второй гофровал которого образует механизм формирования конечного продукта, и вторым дополнительным клеенаносящим приспособлением, при этом вторые гофровалы первого и дополнительного гофроузлов синхронизированы таким образом, что вершины их рифов расположены напротив друг друга с возможностью взаимодействия.

3. Устройство по пп.1 и 2. о т л и ч а ющ е е с я тем, что оно снабжено вторым дополнительным гофроузлом и третьим дополнительным клеенаносящим приспособ10 лением, при этом вторые гофровалы дополнительных гофроузлов синхронизированы таким образом;-что вершины их рифов расположены напротив- друг друга с возможностью взаимодействия.

1726281

1726281

7,4

1726281
