Мостовой кран

Мостовой кран

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемным устройствам, а именно к мостовым кранам, применяемым преимущественно в сооружениях арочного типа. Цель изобретения - повышение экономичности крана за счет снижения энергоемкости привода тележки. Мостовой кран содержит пролетную балку 1 в виде арки, грузовую тележку 2 с гибким органом 4 и механизмы перемещения тележки , крана и подьема груза. Новым в кране является установка на пролетной балке 1 подвижного противовеса 3, который имеет возможность перемещаться по пролетной балке 1 симметрично перемещению тележки 2 относительно оси пролета. Привод перемещения тележки 2 и противовеса 3 выполнен общим в виде замкнутого приводного гибкого органа 4. Тележка 2 и противовес 3 соединены с противоположными ветвями гибкого органа 4. Противовес 3 перемещается внутри пролетной балки 1 по ее нижнему поясу, где расположены с постоянным шагом стационарные промежуточные поддерживающие канатные блоки 7. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>)s В 66 С 1/12

ГОСУДАР СТВЕ ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

° Ф ъГ

Н ! Э (л)

Ql (л) (21) 4716886/11 (22) 07.07.89 (46) 15,04.92. Бюл, М 14 (72) А. Н. Ардашев и В, В. Ардашева (53) 621.86.061(088,8) (56) Авторское свидетельство СССР

М 1523531. кл. В 66 С 1/12, 1989. (54) МОСТОВОЙ КРАН (57) Изобретение относится к подъемным устройствам, а именно к мостовым кранам, применяемым преимущественно в сооружениях арочного типа, Цель изобретения — повышение экономичности крана за счет снижения энергоемкости привода тележки,.

Мостовой кран содержит пролетную балку 1 в виде арки, грузовую тележку 2 с гибким.. Ж,» 1726353 А1 органом 4 и механизмы перемещения тележки, крана и подъема груза, Новым в кране является установка на пролетной балке 1 подвижного противовеса 3, который имеет возможность перемещаться по пролетной балке 1 симметрично перемещению тележки 2 относительно оси пролета. Привод перемещения тележки 2 и противовеса 3 выполнен общим в виде замкнутого приводного гибкого органа 4. Тележка 2 и противовес 3 соединены с противоположными ветвями гибкого органа 4. Противовес 3 перемещается внутри пролетной балки 1 по ее нижнему поясу, где расположены с постоянным шагом стационарные промежуточные поддерживающие канатные блоки 7. 2 ил.

1725353

Изобретение относится к подъемным устройствам, а именно к мостовым кранам, применяемым в сооружениях арочного типа.

Известен мостовой кран, содержащий пролетную балку, выполненную в виде арки, стационарные расположенные равномерно на верхней поверхности балки канатные блоки, огибающий последние замкнутый приводной гибкий орган и соединенную с ним, установленную на пролетной балке тележку.

Недостатком известной конструкции является большая энергоемкость привода грузовой тележки, так как в концах пролета механизм перемещения тележки выполняет функции подъемного механизма, так как тележка вместе с грузом перемещается почти вертикально.

Целью изобретения является повышение экономичности крана за счет снижения энергоемкости привода тележки.

Поставленная цель достигается тем, что мостовой кран снабжен дополнительными стационарными блоками, расположен ными н; ижней поверхности пролетной балки, а гиокий орган расположен с огибанием всех стационарных блоков, и связанным с гибким органом и установленным HB нижней поверхности пролетной балки противовесом.

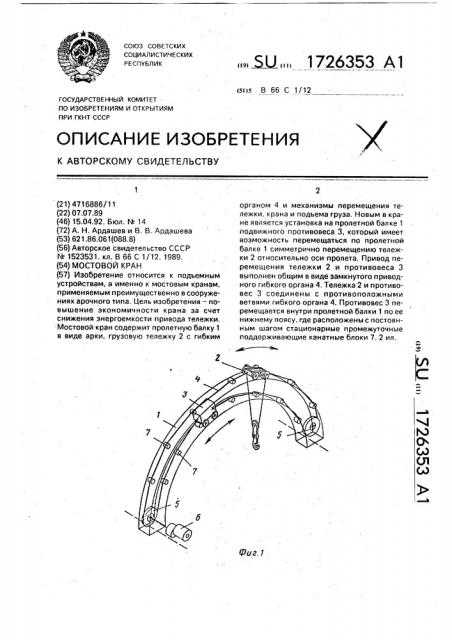

На фиг. 1 представлена схема запасовки тягового каната грузовой тележки и противовеса; на фиг, 2 — фрагмент пролетной балки с установленными на нем грузовой тележкой и противовесом.

На верхнем поясе пролетной балки 1 подвижно установлена грузовая теле>кка 2.

На нижней поверхности пролетной балки 1 и внутри ее подвижно установлен противовес 3. Тележка 2 и противовес 3 соединены с противоположными ветвями замкнутого приводного гибкого органа 4, который расположен на стационарных канатных блоках

5, размещенных с постоянным шагом на верхней и нижней поверхностях пролетной балки 1. Механизм б перемещения расположен на концевой балке (не показана) у опоры пролетной балки 1. На опорах пролетной балки расположены отклоняющие канатные блоки 7 гибкого органа 4.

Предлагаемый кран работает следующим образом.

5 Перемещение тележки 2 и противовеса

3 производится механизмом 6 перемещения с помощью гибкого органа 4. При этом тележка 2 перемещается по верхней поверхности пролетной балки 10, а противовес 3

10 — по нижней поверхности. Тележка 2 перемещается зеркально-симметрично перемещению противовеса 3 относительно оси пролета, при этом тележка 2 и противовес 3 перемещают в пределах всей длины пролет15 ной балки 1. Гибкий орган 4 перемещается по стационарным канатным блокам 5.

Применение подвижного противовеса позволяет повысить экономичность крана за счет снижения энергоемкости привода

20 перемещения грузовой тележки и обеспечить равномерную нагрузку на механизм перемещения вне зависимости от положения тележки на пролетной балке.

Размещение противовеса внутри про25 летной балки обеспечивает его беспрепятственное перемещение вдоль всего пролета.

Соединение тележки и противовеса с противоположными концами гибкого орга30 на обеспечивает их синхронное зеркальносимметричное перемещение относительно оси пролета.

Формула изобретения

Мостовой кран, содержащий пролетную

35 балку, выполненную в виде арки, стационарные расположенные равномерно на верхней поверхности балки канатные блоки, огибающий последние замкнутый приводной гибкий орган и соединенную с ним, ус40 тановленную на пролетной балке тележку, отличающийся тем, что, с целью повышения экономичности за счет снижения энергоемкости привода, он снабжен дополнительными стационарными блоками, 45 расположенными на нижней поверхности пролетной балки, а гибкий орган расположен с огибанием всех стационарных блоков, связанным с гибким органом и установленным на нижней поверхности пролетной бал50 ки противовесом.

1726353

Составитель А.Ардашев

Техред М.Моргентал Корректор С Черни

Редактор А.Лежнина

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 1241 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35. Раушская наб., 4/5
