Устройство для подачи воздуха к ротору аэратора

Устройство для подачи воздуха к ротору аэратора

Иллюстрации

Показать все

Реферат



Изобретение относится к растворению газов в жидкости, Целью изобретения является повышение эффективности воздухоподачи . Устройство для подачи воздуха к ротору 1 аэратора содержит полый вал 2 с воздухозаборными отверстиями 3, привод 4, кожух в виде коаксиальной полому валу 2 наружной трубы 5, осевые вентиляторы 6 и 7, воздухозаборные каналы 8 и 9, а также заглушку 10. Нагнетаемый осевыми вентиляторами 6 и 7 воздух проходит через воздухозаборные отверстия 3 в полый вал 2 и далее к ротору 1 аэратора, где он и смешивается с водой. Изобретение позволяет повысить степень биологической очистки. 1 ил.

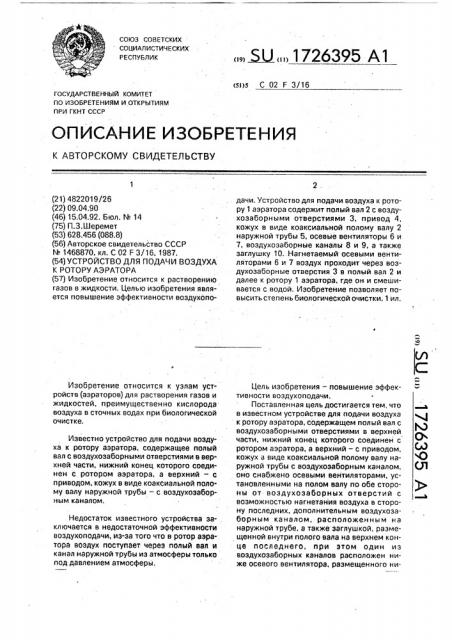

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з С 02 F 3/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4822019/26 (22) 09.04.90 (46) 15.04.92. Бюл. М 14 (75) П.Ç.Шеремет (53) 628.456 (088.8) (56) Авторское свидетельство СССР

hl 1468870, кл. С 02 F 3/16, 1987. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ВОЗДУХА

К РОТОРУ АЭPATOPА (57) Изобретение относится к растворению газов в жидкости. Целью изобретения является повышение эффективности воэдухопоИзобретение относится к узлам устройств (аэраторов) для растворения газов и жидкостей, преимущественно кислорода воздуха в сточных водах при биологической очистке.

Известно устройство для подачи воздуха к ротору ээратора, содержащее полый вал с воздухозаборными отверстиями в верхней части, нижний конец которого соединен с ротором аэратора, а верхний — с приводом. кожух в виде коаксиальной полому валу наружной трубы — с воздухозаборным каналом, Недостаток известного устройства заключается в недостаточной:эффективности воздухоподачи, из-за того что в ротор аэратора воздух поступает через полый вал и канал наружной трубы из атмосферы только под давлением атмосферы,,, Ы„„1726395 А1 дачи, Устройство для подачи воздуха к ротору 1 аэратора содержит полый вал 2 с воздухозаборными отверстиями 3, привод 4, кожух в виде коаксиальной полому валу 2 наружной трубы 5, осевые вентиляторы 6 и

7, воздухозаборные каналы 8 и 9, а также заглушку 10. Нагнетаемый осевыми вентиляторами 6 и 7 воздух проходит через воздухозаборные отверстия 3 в полый вал 2 и далее к ротору 1 аэратора, где он и смешивается с водой, Изобретение позволяет повысить степень биологической очистки. 1 ил.

Цель изобретения — повышение эффективности воздухоподачи.

Поставленная цель достигается тем, что в известном устройстве для подачи воздуха к ротору аэратора, содержащем полый вал с воздухозаборными отверстиями в верхней части, нижний конец которого соединен с ротором аэратора, а верхний — с приводом, кожух в виде коаксиальной полому валу на- О ружной трубы с воздухозаборным каналом, (Л оно снабжено осевыми вентиляторами, усTBH0BlIPkHbIMM на полом валу по обе стороны от воздухозаборных отверстий с воэможностью нагнетания воздуха в сторону последних, дополнительным воздухоэаборным каналом, расположенным на наружной трубе, а также заглушкой, размещенной внутри полого вала на верхнем конце последнего, при этом один из воздухозаборных каналов расположен ниже осевого вентилятора, размещенного ни1726395 же воздухозаборных отверстий, а другой— выше осевого вентилятора, расположенного выше воздухозаборных отверстий.

Такое выполнение предложенного устройства дает возможность повысить эффективность воздухоподачи, так как вентиляторы обеспечивают дополнительное нагнетание воздуха в ротор аэратора. Все отличительные признаки предложенного технического решения влияют на достижение цели.

На чертеже схематически показано предложенное устройство.

Устройство для подачи воздуха к ротору

1 аэратора содержит полый вал 2 с воздухозаборными отверстиями 3 в верхней части, нижний конец которого соединен с ротором

1, а верхний — с приводом 4, кожух в виде коаксиальной полому валу 2 наружной трубы 5, осевые вентиляторы 6 и 7, установленные на полом валу 2 по обе стороны от воздухозаборных отверстий 3 для нагнетания воздуха в сторону последних, воздухозаборные каналы 8 и 9 в наружной трубе 5, один из которых расположен ниже нижнего, а другой — выше верхнего вентиляторов 6 и

7 заглушку 10 в верхнем конце полого вала

2.

Устройство работает следующим образом, При включении привода 4 вращается полый вал 2 с ротором 1 и вентиляторами 6 и 7. Через воздухозаборные каналы 8 и 9 в наружной трубе 5 воздух поступает к вентиляторам 6 и 7, лопасти которых расположены так, что нагнетают воздух в сторону воздухозаборных отверстий 3 в полом вале

2. Нагнетаемый вентиляторами 6 и 7 воздух проходит через отверстия 3 в полый вал 2 и далее к ротору 1 аэратора, где и смешивается с водой. Воздушный напор вентиляторов

5 6 и 7 может быть увеличен путем выполнения в наружной трубе 5 направляющих аппаратов (не показано), которые общеизвестны и предметом изобретения не являются, 10 Использование изобретения повысит эффективность воздухоподачи устройства.

Формула изобретения

Устройство для подачи воздуха к ротору

15 аэратора, содержащее полый вал с воздухозаборными отверстиями в верхней части, нижний конец которого соединен с ротором аэратора, а верхний — с приводом, кожух в виде коаксиальной полому валу наружной трубы с воздухозаборным каналом, о т л и ч20 а ю щ е е с я тем, что, с целью повышения эффективности воздухоподачи, оно снабжено осевыми вентиляторами, установленными на полом валу по обе стороны от воздухозаборных отверстий с возможно25 стью нагнетания воздуха в сторону последних, дополнительным воздухозаборным каналом, расположенным на наружной трубе, а также заглушкой, размещенной внутри полого вала на верхнем конце последнего, 30 при этом один из воздухозаборных каналов расположен ниже осевого вентилятора, размещенного ниже воздухозаборных отверстий, а другой — выше осевого вентилятора, расположенного выше воздухозаборных от35 верстий.
