Ывающее устройство для ледокола
Иллюстрации
Реферат

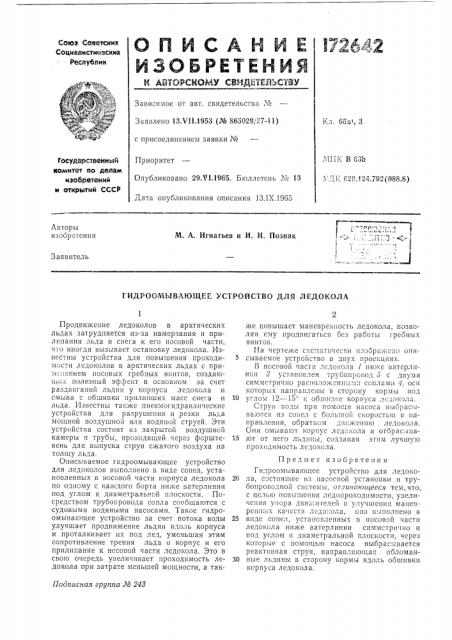

ОЛИСАИИЕ
ЙЗОБРЕТЕНИЯ
И АВТОРСКОМУ СВНД1 Е.ПЬС1ВУ
Союз Советских
Социалистических
Республик ф Зависимое от авт. свидетельства N
Заявлено 13Л 11.1953 (№ 865029/27-11) с присоединением заявки №
Кл. 65- I, 3 111К В 63b
Приоритет
Опубликовано 29.У1.1965. Бюллетень ¹ 13
Дата опубликования описания IЗ.IX.1965
Гостдарственный комитет ло делам изобретений и открытий СССР. ДК 6-;;.1Ы.-92(Оаа.S) Авторы изоорстения
M. А. Игнатьев и И. И. ПОзняк
Заявитель
ГИДРООМЫВАЮ1ЦЕЕ УСТРОACl ВО ДЛЯ ЛЕДОКОЛА
Подписная группа № 248
Продвижение ледоколов в арктических льдах затрудняется из-за намерзания и прилипания льда и снега к его носовой части, что иногда вызывает остановку ледокола. Известны устройства для повышения проxoäHмости ледоколов в арктических льдах с прим" . ением носовых гребных винтов, создающцх полезный эффект в основном за счет раздвиганий льдин у корпуса ледокола и смь!ва с обшивки прилипших масс снега и 10 льда. Известны также пневмогидравлические устройства для разрушения и резки льда мощной воздушно i или водяной струей. Эти устройства состоят из закрытой воздушной камеры и труоы, проходящей через форште- 15 вень для выпуска струи сжатого воздуха на толщу льда.
Описываемое гидроомывающее устройство для ледоколов выполнено в виде сопел, установленных в носовой части корпуса ледокола 20 по одному с кагкдого борта ниже ватерлинии под углом к диаметральной плоскости. Посредств-м трубопровод"соп:ла сооощаются с судовыми водяными насосами. Такое гидроомыва!ощее устройство за счет потока воды 25 улучшает продвижение льдин вдоль корпуса и проталкивает их под лед, уменьшая этим сопротивление трения льда о корпус и его прилипание к носовой части ледокола. Это в свою очередь увеличивает проходимость ле- 30 докола при затрате меньшей мощности, а также повышает маневренность ледокола, позволяя ему продвигаться без работы гребных винтов.
На 1ертеже схс.. 1атп !ески н o5paëic;io Ог!исываемое устройство в двух проекциях.
В носовой части ледокола 1 ниже ватерлинии 2 установлен трубопровод 8 с двумя симметрично располо>кснным: соплам; -r, осп которых направлены в cTopoH) кормы под углом 12 — 15 к обши= ê.å корпуса ледокола.
Струи LoäHI прп помощи насоса выбрасываются пз сопел с большой скорость!о в направлении, обратном дв1:жени О ледокола.
Они омывают корпус ледокола и отбрась!Вают от него льдины, создавая этим лучшую проходимость ледоксла.
Предмет изобретения
Гидроомыва!Ощсе устройство для ледокола, состоящее из наcoñíoé установки и трубопроводной системы, отличающееся тем, что, с целью повышения ледoпроходпмоcTи, увелиЧСж1 УПОРа ДВИс!1ГГЕ ieii ir УЛУЧ!ЦЕНИЯ МаНЕВре i;Iых качеств ",ohio".o;,à, о Io в .полнено в виде сопел, устаповлеHHI,ix в носовой части ледокола ниже ватерлинии симмстрично и под углом к диаметральной плоскости, через которые с помо1цью насоса выбрасывается реактивная струя, направлгнощая обломанные льдины в сторону кормы Вдоль ОошиВки корпуса ледокола.
172642
Составитель М. А. Хесин
Техред Л. К. Ткаченко
Корректор О. Б. Т орина
Редактор Л. М. Струве
Типография, пр. Сапунова, 2
Заказ 2025/6 Тираж 550 Формат бум. 60><90 >
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, 4
