Масса для изготовления керамических изделий

Масса для изготовления керамических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к производству облицовочных плиток, труб, черепицы и кирпича . С целью улучшения деформационноусадочных свойств, повышения прочности, снижения водопоглощения изделий, масса включает следующие компоненты, мас.%: глина-основа, хлоритовые кварц-серицитовые сланцы 5-10, плавень 3-10. Физико-механические свойства изделий следующие: температура обжига 1070°С, усадка общая 0,2,..0,7%, предел прочности при сжатии 76,4...80.2 МПа, водопоглощение 10.1.;.11,2%.2табл.

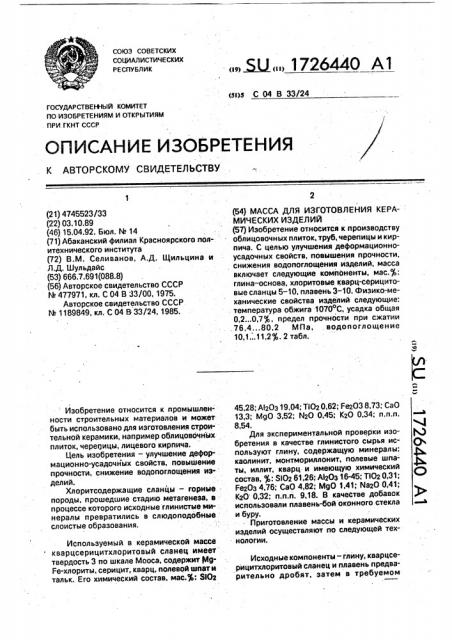

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з С 04 В ЗЗ/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4745523/ЗЗ (22) 03.10.89 (46) 15,04.92. Бюл. hb 14 (71) Аба анс и ф Красноярского пол итехнического института (72) В.М, Селиванов, А,Д. Щильцина и

Л.Д. Шульдайс (53) 666.7.691(088.8) (56) Авторское свидетельство СССР

М 477971, кл, С 04 В 33/00, 1975.

Авторское свидетельство СССР

ЬЬ 1189849, кл. С 04 В 33/24, 1985. Изобретение относится к промышленности строительных материалов и может быть использовано для изготовления строительной керамики, например облицовочных плиток, черепицы, лицевого кирпича.

Цель изобретения — улучшение деформационно-усадочных свойств, повышение прочности, снижение водопоглощения изделий.

Хлоритсодержащие сланцы — горные породы, прошедшие стадию метагенеза, в процессе которого исходные глинистые минералы превратились в слюдоподобные слоистые образования.

Используемый в керамической массе кварцсерицитхлоритовый сланец имеет твердость 3 по шкале Мооса, содержит PgFe-хлориты, серицит, кварц, полевой шпат и тальк. Его химический состав. мас.ф SiCh

„„5(i„„1726440 А1 (54) МАССА ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКИХ ИЗДЕЛИЙ (57) Изобретение относится к производству облицовочных плиток, труб, черепицы и кирпича. С целью улучшения деформационноусадочных свойств, повышения прочности, снижения водопоглощения изделий, масса включает следующие компоненты, мас. : глина-основа, хлоритовые кварц-серицитовые сланцы 5-10, плавень 3-10, Физико-.механические свойства иэделий следующие: температура обжига 1070 С, усадка общая

0,2...0,77, предел прочности при сжатии .76,4...80.2 МПа, . водопоглощение

10,1.. 11,2 2 табл.

45,28; AlzOg 19,04; Т! 020,62; Fe203 8,73; СаО

13,3; MgO 3.52; 820 0,45; К20 0,34; п.п.п.

8,54.

Для экспериментальной проверки изобретения в качестве глинистого сырья используют глину, содержащую минералы: каолинит, монтмориллонит, полевые шпаты, иллит, кварц и имеющую химический состав, $: SION 61,26; Alga 1.6-45; TiOg 0,31;

FezOa 4.76; Са0 4,82; MgO 1,41; Ма О 0.41;

КзО 0,32; п.п.й. 9,18. В качестве добавок использовали плавень-бой оконного стекла и буру.

- Приготовление массы и керамических изделий осуществляют по следующей технологии.

Исходные компоненты — глину, кварцсерицитхлоритовый сланец и плавень предварительно дробят, затем в требуемом

1726440

Примеры составов керамических масс приведены в табл. 1; свойства изделий из них — в табл. 2, 5-10

3-10

Остальное

Таблица 1

Таблица 2

Составитель В.Ярлычкова

Редактор Г.Мозжечкова Техред М.Моргентал Корректор M.Øàðoøê

Заказ 1245 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 соотношении подвергают мокрому помолу в шаровой мельнице до остатка 4...5 на сите М 005. Полученный шликер обезвоживают путем выпаривания и при влажности

6...6,5 протирают через сито с ячейкой 1 мм. Из полученного порошка прессуют образцы — цилиндры диаметром 50 мм и высотой 50 мм, а также плитки с размерами

120х60х7 мм, которые сушат до остаточной влажности 1,5-2 и обжигают при 1070 С.

Формула изобретения

Масса для изготовления керамических изделий, включающая глину и кварцсерицитовые сланцы, о тл и ч а ю щ а я с я тем, что, 5 с целью улучшения деформационно-усадочных свойств, повышения прочности, снижения водопоглащения изделий, она содержит хлоритовые кварцсерицитовые сланцы и дополнительно плавень — стеклобой или буру

10 при следующем соотношении компонентов, мас. ф:

Хлоритовые кварцсерицитовые сланцы

Плавень

15 Глина
