Реферат

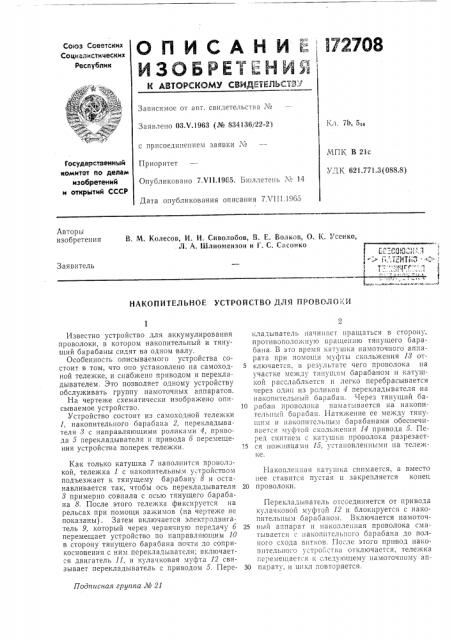

О П Й С А Н Й -:., II72708

Й ЗОБ РЕТ ЕЙ ЙЯ

Союз Советских

Социалистических

Республик

4Ф

Зависимое от авт. свидетельства М

Кл, 7Ь, 5г0

Заявлено ОЗХ.1963 (№ 834136/22-2) с присоединением заявки ¹

МПК В 21с

УДК 621 771 3(088 8) Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 7.И1,1965. Бюллетень М 14

Дата опубликования описания 7Л 111.1965

Авторы изобретения

В. M. Колесов, И. И. Сиволобов, В, Е. Волков, О, K. Усенко, Л. A. Ялиомензон и Е. С. Сасонко

Заявитель

НАКОПИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ПРОВОЛО::.;И

Подггггсная груггпа № 21

Известно устройство для аккумулирования проволоки, в котором накопительный и тянущий барабаны сидят на одном валу.

Особенность описываемого устройства состоит в том, что оно установлено на самоходной тележке, и снабжено приводом и перекладывателем. Это позволяет одному устройству обслу>кивать группу намоточных аппаратов.

На черте>ке схематически изображено описываемое устройство.

Устройство состоит из самоходной тележки

1, накопительного барабана 2, перекладывателя 8 с направляющими роликами 4, привода 5 перекладывателя и привода 6 перемещения устройства поперек тележки.

Как только катушка 7 наполнится проволокой, тележка 1 с накопительным устройством подъезжает к тянущему барабану 8 и останавливается так, чтобы ось перекладывателя

3 примерно совпала с осью тянущего бара.бана 8. После этого тележка фиксируется на рельсах при помощи за>кимов (на чертеже не показаны). Затем включается электродвигатель 9, который через червячную передачу б перемещает устройство по направляющим 10 в сторону тянущего барабана почти до соприкосновения с ним перекладывателя; включается двигатель 11, и кулачковая муфта 12 связывает перекладыватель с приводом 5. Переклады ватель пачи паст вращаться в сторону, противоположную вращению тянущего барабана. В это время катушка намоточного аппарата при помощи муфты сколь>кения 18 от5 ключается, в результате чего проволока на участке между тянущим барабаном и катушкой расслабляется и легко перебрасывается через одпп из роликов 4 перекладывателя на накопительный барабан. Через тянущий ба10 рабан проволока аматьiBclPTcSI на накопи тельный барабан. Натяжение ее между тянущим и накопительным барабанами обеспечив",ется муфтой сколь>кения 14 привода 5. Перед снятием с катушки гроволока разрезает15 ся по>кпицамп 15, установленными па тележке.

Накопленная катушка снимается, а вместо пее ставится пустая и закрепляется конец

20 проволоки.

Перекладыватель отсоединяется от привода кулачковой муфтой 12 и блокируется с накопительным барабаном. Включается памоточ25 ный аппарат и накопленная проволока сматывается с накопительного барабана до полного схода витков. По:ле этого привод накопительного устройства отключается, тележка перемещается к следующему намоточному ап30 папату, и цикл повторяется.

172708

Предмет изобретения

Составитель Д. Першеев

Редактор Л. Струве Техред Л. К. Ткаченко Корректор М. И. Козлова

Заказ 2019,8 Тираж 775 Формат бум. 60+90 /а Объем 0,16 пзд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по де;:ам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Накопительное устройство для проволоки, содержащее накопительный оарабан с приводом, от.гичагощесся тем, что, с целью обслу?KHBBHHH группы намоточных аппаратов одним устройством, оно установлено на самоходной теле?кке и снабжено приводом, обеспечивающим перемещение поперек тележки, и перекладывателем, выполненным в виде барабана

5 с закрепленными на правляющими роликами.
