Устройство для размагничивания носителей магнитной записи блока кассет

Устройство для размагничивания носителей магнитной записи блока кассет

Иллюстрации

Показать все

Реферат



Изобретение относится к накоплению информации и может найти применение для размагничивания носителей магнитной за IST .TiSf : писи блока кассет. Цель изобретения - ускорение процесса размагничивания носителей магнитной записи блока кассет. Размагничивание осуществляется в два этапа . На первом этапе переменное напряжение источника 2 переменного напряжения поступает через стабилизатор 5 тока на умножитель 6 напряжения, который через контактную пару 4 переключателя формирует ток заряда через блок 7 соединенных параллельно конденсаторов. На втором этапе блок 7 соединенных параллельно конденсаторов разряжается через контактную пару 3 переключателя на обмотку 1 стирающей магнитной головки, формирующей импульсное магнитное поле стирания, воздействующее на все носители магнитной записи блока кассет. 1 ил. СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1727163 А1 (s»s G 11 В 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4685737/10 (22) 26,04.89 (46) 15.04.92. Бюл. N. 14 (71) Центр научно-технического творчества молодежи Галс" (72) Е.Ю. Гладков (53) 681.84.001.2 (088.8) (56) Козырев А.В. и др. Конструирование любительских магнитофонов. — М.: ДОСААФ, 1959, с. 154, 155.

Заявка Японии N.. 52 — 23804, кл. 102 Е 96, опублик, 1977. (54) УСТРОЙСТВО ДЛЯ РАЗМАГНИЧИВАНИЯ НОСИТЕЛЕЙ МАГНИТНОЙ ЗАПИСИ

БЛОКА КАССЕТ (57) Изобретение относится к накоплению информации и может найти. применение для размагничивания носителей магнитной записи блока кассет. Цель изобретения — ускорение процесса размагничивания носителей магнитной записи блока кассет.

Размагничивание осуществляется в два этапа. На первом этапе переменное напряжение источника 2 переменного напряжения поступает через стабилизатор 5 тока на умножитель 6 напряжения, который через контактную пару 4 переключателя формирует ток заряда через блок 7 соединенных параллельно конденсаторов, На втором этапе блок 7 соединенных параллельно конденсаторов разряжается через контактную пару 3 переключателя на обмотку 1 стирающей магнитной головки, формирующей импульсное магнитное поле стирания, воздействующее на все носители магнитной записи блока кассет, 1 ил.

1727163

Изобретение относится к накоплению информации, а именно к устройствам для размагничивания носителей магнитной записи блока кассет.

Цель изобретения — ускорение процесса размагничивания носителей магнитной записи блока кассет.

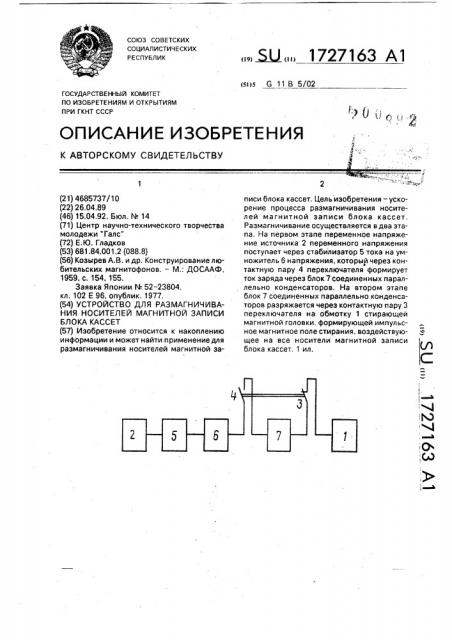

На чертеже изображен один из возможн ых вариантов и редложен ного устройства для размагничивания носителей магнитной записи блока кассет.

Устройство содержит стирающую магнитную головку, снабженную обмоткой 1, источник 2 переменного напряжения и переключатель, выполненный в виде синхронно срабатывающих первой 3 и второй 4 контактных пар. При этом стирающая магнитная головка выполнена в виде катушки, в которую вставляют блок кассет, каждая из которых содержит носитель магнитной записи, например магнитную ленту или магнитную проволоку, Устройство содержит также стабилизатор 5 тока, умножитель 6 напряжения и блок

7 соединенных параллельно конденсаторов, первый вывод которого соединен через первую контактную пару 3 переключателя с обмоткой 1 стирающей магнитной головки, выполненной в виде включенных параллельно секций. При этом выход источника 2 переменного напряжения соединен через стабилизатор 5 тока с входом умножителя 6 напряжения, выход которого через вторую контактную пару 4 переключателя подсоединен к второму выводу блока 7 соединенных параллельно конденсаторов.

Работа предложенного устройства для размагничивания носителей магнитной записи блока кассет происходит следующим образом.

Размагничивание носителей магнитной записи блока кассет осуществляется в два этапа. На первом этапе происходит заряд блока 7 соединенных параллельно конденсаторов, а на втором этапе — его разряд. При заряде блока 7 соединенных параллельно конденсаторов первая контактная пара 3 переключателя разомкнута, а вторая контактная пара 4 замкнута. При разряде блока

7 соединенных параллельно конденсаторов первая контактная пара 3 переключателя замкнута, а вторая контактная пара 4 разомкнута, В процессе заряда переменное напряжение с выхода источника 2 переменного

55 напряжения воздействует через стабилизатор 5 тока на умножитель 6 напряжения.

При этом умножитель 6 напряжения формирует через вторую контактную пару 4 переключателя ток заряда через блок 7 соединенных параллельно конденсаторов.

Благодаря этому обеспечивается накопление энергии в блоке 7 соединенных параллельно конденсаторов, которая определяется напряжением на выходе умножителя 6 напряжения и емкостью соединенных параллельно конденсаторов.

В процессе разряда блок 7 соединенных параллельно конденсаторов разряжается через первую контактную пару 3 переключателя на обмотку 1 стирающей магнитной головки, в которой формируется импульсный ток стирания, При этом стирающая магнитная головка вырабатывает импульсное магнитное поле стирания, воздействующее на все носители магнитной записи размещенного внутри нее блока кассет, Последнее приводит к размагничиванию носителей магнитной записи кассет.

После этого производят разворот блока кассет на 90" и повторяют процессы заряда и разряда блока 7 соединенных параллельно конденсаторов.

Использование изобретения позволяет в значительной степени повысить производительности труда при размагничивании носителей магнитной записи блока кассет, Формула изобретения

Устройство для размагничивания носителей магнитной записи блока кассет, содержащее стирающую магнитную головку, снабженную обмоткой, источник переменного напряжения и переключатель, о т л ич а ю щ е е с я тем, что, с целью ускорения процесса размагничивания носителей магнитной записи блока кассет, в устройство . введены стабилизатор тока, умножитель напряжения и блок соединенных последовательно конденсаторов, первый вывод которого соединен через первую контактную пару переключателя с обмоткой стирающей магнитной головки, выполненной в виде включенных параллельно секций, причем выход источника переменного напряжения соединен через стабилизатор тока с входом умножителя напряжения, выход которого через вторую контактную пару переключателя подсоединен к второму выводу блока соединенных параллельно конденсаторов.
