Смеситель-распределитель жидких удобрений и газа

Смеситель-распределитель жидких удобрений и газа

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано на подкормщиках для внесения в почву жидких комплексных удобрений, микроэлементов или ядохимикатов в смеси с газами. Цель изобретения - повышение качества работы за счет улучшения неравномерности распределения газожидкостной смеси по выходным штуцерам. Смеситель-распределитель жидких удобрений и газа имеет цилиндрическую камеру с днищем в виде усеченного конуса, у которого вершина переходит в вертикальный полый стержень, выходящий за пределы пластин делителя потоков. На выступающем участке полого стержня имеются выходные отверстия, расположенные по его периметру и представляющие в целом жидкостную форсунку. 2 ил.

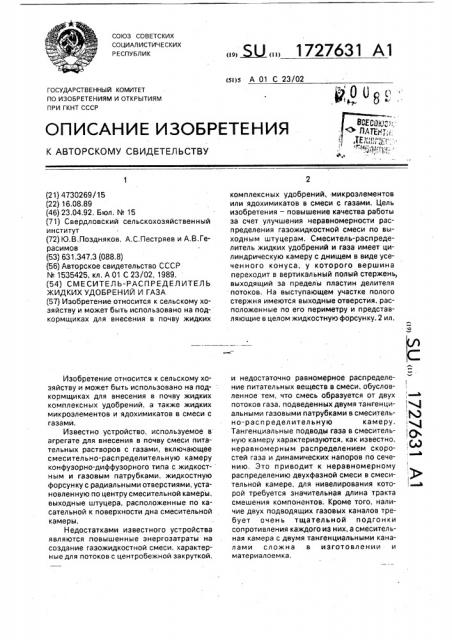

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я А 01 С 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4730269/15 (22) 16.08.89 (46) 23.04,92, Бюл. № 15 (71) Свердловский сельскохозяйственный институт (72)Ю.B,Ïoçäíÿêîâ, А,С,Пестряев и А.В.Герасимов (53) 631.347.3 (088.8) (56) Авторское свидетельство СССР

¹ 1535425, кл. А 01 С 23/02, 1989. (54) СМЕСИТЕЛ Ь-РАСПР ЕДЕЛ ИТЕЛЬ

ЖИДКИХ УДОБРЕНИЙ И ГАЗА (57) Изобретение относится к сельскому хозяйству и может быть использовано на подкормщиках для внесения в почву жидких

Изобретение относится к сельскому хозяйству и может быть использовано на подкормщиках для внесения в почву жидких комплексных удобрений, а также жидких микроэлементов и ядохимикатов в смеси с газами.

Известно устройство, используемое в агрегате для внесения в почву смеси питательных растворов с газами, включающее смесительно-распределительную камеру конфуэорно-диффузорного типа с жидкостным и газовым патрубками, жидкостную форсунку с радиальными отверстиями, установленную по центру смесительной камеры, выходные штуцера, расположенные по касательной к поверхности дна смесительной камеры.

Недостатками известного устройства являются повышенные энергозатраты на создание газожидкостной смеси, характерные для потоков с центробежной закруткой, „„Я „„1727631 А1 комплексных удобрений, микроэлементов или ядохимикатов в смеси с газами. Цель изобретения — повышение качества работы за счет улучшения неравномерности распределения газожидкостной смеси по выходным штуцерам. Смеситель-распределитель жидких удобрений и газа имеет цилиндрическую камеру с днищем в виде усеченного конуса, у которого вершина переходит в вертикальный полый стержень, выходящий эа пределы пластин делителя потоков, На выступающем участке полого стержня имеются выходные отверстия, расположенные по его периметру и представляющие в целом жидкостную форсунку. 2 ил. и недостаточно равномерное распределение питательных веществ в смеси, обусловленное тем, что смесь образуется от двух потоков газа, подведенных двумя тангенциальными газовыми патрубками в смесительно-распределительную камеру.

Тангенциальные подводы газа в смесительную камеру характеризуются, как известно, неравномерным распределением скоростей газа и динамических напоров по сечению. Это приводит к неравномерному распределению двухфазной смеси в смесительной камере, для нивелирования которой требуется значительная длина тракта смешения компонентов. Кроме того, наличие двух подводящих газовых каналов требует очень тщательной подгонки сопротивления каждого иэ них, а смесительная камера с двумя тангенциальными каналами сложна в изготовлении и материалоемка.

1727631

4с

Известен также смеситель-распределитель жидких удобрений в виде газожидкостной смеси, включающий цилиндрическую смесительно-распределительную камеру, снабжен ную воздуш н ым лами наризато ром, жидкостным ламинаризатором-дозатором и делителем пдтоков, выполненным в виде жестко соединенных с центральным заостренным с обоих концов стержнем радиально расположенных пластин, разделяющих камеру на равные отсеки, количество которых равно числу выходных штуцеров, причем воздушный ламинаризатор и жидкостный ламинаризатор-дозатор установлены нг торцах радиально расположенных пластин жестко и выполнены иэ концентрических круговых колец, разделяющих сечение смесительно-распределительной камеры в месте их установки на равновеликие площади, Недостатком известного смесителяраспределителя жидких удобрений в виде газожидкостной смеси является то, что в нижнем диффузоре накапливается жидкость и при наклонах подкормочного агрегата по неровностям поля во время работы происходит излишняя подача рабочей жидкости в выходные штуцера, оказавшиеся ниже других штуцеров, что приводит к периодической неравномерности подачи распределения газожидкостной смеси по подкормочным трубкам рабочих органов, Цель изобретения — повышение качества работы за счет увеличения равномерности распределения жидкостно-воздушной смеси по выходным штуцерам.

Указанная цель достигается тем, что в смесителе-распределителе жидких удобрений и газа в центральном заостренном стержне выполнены внутренняя полость, сообщенная с патрубком подачи жидкости, и выходные отверстия, расположенные по периметру над радиальными пластинками, при этом стержень соединен с днищем смесительной камеры, имеющей форму усеченного конуса.

На фиг, 1 изображен смеситель-распределитель жидких удобрений и газа, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1, Смеситель-распределитель жидких удобрений и газа состоит из патрубка 1 подачи газа (воздуха), переходящего в диффузор 2, цилиндрический смесительно-распределительной камеры 3, днище которой выполнено в виде усеченного конуса 4, а в основании на равном расстоянии друг от друга по окружности расположены отверстия выходных штуцеров 5, патрубка 6 для подвода жидкого удобрения, В смеситель5

35 но-распределительной камере 3 установлен делитель потоков, выполненный из центрального полого стержня, соединенного с патрубком 6, к которому жестко закреплены радиально расположенные пластины 7, делящие камеру 3 на строго равновеликие по площади поперечного сечения отсеки. На верхнем торце пластин 7 установлен ламинаризатор, выполненный из концентрически расположенных колец 8, делящих отсеки на равновеликие площади, На вертикальном полом стержне выполнены выходные отверстия 9, расположенные по периметру над радиальными пластинами 7.

На верхнем конце полого стержня установлена коническая заглушка 10.

Смеситель-распределитель работает следующим образом.

При работе смесителя газ (воздух) поступает по патрубку 1 в смесительно-распределительную камеру 3. Жидкое удобрение поступает по патрубку 6 в полый стержень и через выходные отверстия 9 впрыскивается в диффузор 2 над смесительно-распределительной камерой и над верхними гран ми пластин 7 делителя потоков, В и рыс к и ваемая жидкость подхваты вается газовым (воздуLUi-ым) потоком, в виде газожидкостной смеси равномерно распределяется по радиально расположенным отсекам и по усеченному конусу 4 направляется в выходные штуцера б, а затем по гибким рукавам поступает в подкормочные трубки рабочих органов подкормщика жидких удобрений и иньецируется в почву.

Формула изобретения

Смесител ь-распределитель жидких удобрений и газа, содержащий цилиндрическую смесительную камеру, к которой присоединены соосные патрубки подачи жидкости и газа и расположенные равномерно по ее периметру наклонно к вертикальной оси, выходные штуцера, установленный в смесительной камере делитель потока, имеющий жестко соединенные с центральным заостренным стержнем радиальные пластины, разделяющие сечение смесительной камеры на сектора, находящиеся над входными отверстиями выходных штуцеров и прикрепленные к пластинам концентричные кольца, о т л и ч а юшийся тем, что, с целью повышения качества работы за счет увеличения равномерности распределения газожидкостной смеси по выходным штуцерам, в центральном заостренном стержне выполнены внутренняя полость, сообщенная с патрубком подачи жидкости, и выходные отверстия, 1727631

РЫБ

Хипа у Ирвинге

Фиг.1

А-А

Фиг.2 расположенные по его периметру над радиальными пластинами, при этом стержень соединен с днищем смесительной камеры, имеющей форму усеченного конуса,
