Изобретение относится к гидротехническому строительству и может быть использовано в конструкциях морских платформ для освоения морских нефтяных и газовых месторождений. Цель изобретения - снижение эксплуатационных затрат и повышение эффективности работы устройства за счет использования энергии движущихся ледовых полей. Льдоразрушающее устройство, установленное на платформе, содержит льдоразрушающие элементы, которые выполнены в виде клавиш, утопленных в углублениях устройства и расположенных на равном расстоянии друг от друга. Клавиши выдвигаются под действием движений ледяного поля в сторону платформы. 3 ил.

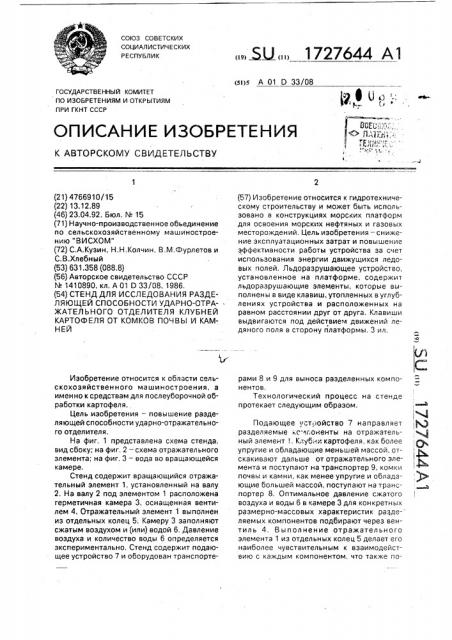

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 D 33/08 фф hali) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,()

)фь (21) 4766910/15 (22) 13.12.89 (46) 23.04.92. Бюл. N 15 (71) Научно-производственное объединение по сельскохозяйственному машиностроению "ВИСХОМ" (72) С,А.Кузин, Н.Н.Колчин, В.M.Ôóðëåòîâ и

С.В.Хлебный (53) 631.358 (088.8) (56) Авторское свидетельство СССР

N 1410890, кл. А 01 D 33/08, 1986. (54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ РАЗДЕЛЯЮЩЕЙ СПОСОБНОСТИ УДАРНО-0ТРАЖАТЕЛЬНОГО ОТДЕЛИТЕЛЯ КЛУБНЕЙ

КАРТОФЕЛЯ ОТ КОМКОВ ПОЧВЫ И КАМНЕЙ

Изобретение относится к области сельскохозяйственного машиностроения, а именно к средствам для послеуборочной обработки картофеля.

Цель изобретения — повышение разделяющей способности ударно-отражательного отделителя, На фиг, 1 представлена схема стенда, вид сбоку; на фиг, 2 — схема отражательного элемента; на фиг. 3 — вода во вращающейся камере, Стенд содержит вращающийся отражательный элемент 1, установленный на валу

2, На валу 2 под элементом 1 расположена герметичная камера 3, оснащенная вентилем 4. Отражательный элемент 1 выполнен из отдельных колец 5; Камеру 3 заполняют сжатым воздухом и (или) водой 6, Давление воздуха и количество воды 6 определяется экспериментально. Стенд содержит подающее устройство 7 и оборудован транспорте... ЬЫ„„1727б44 Al (57) Изобретение относится к гидротехническому строительству и может быть использовано в конструкциях морских платформ для освоения морских нефтяных и газовых месторождений. Цель изобретения — снижение эксплуатационных затрат и повышение эффективности работы устройства за счет использования энергии движущихся ледовых полей. Льдоразрушающее устройство, установленное на платформе, содержит льдоразрушающие элементы, которые выполнены в виде клавиш, утопленных в углублениях устройства и расположенных на равном расстоянии друг от друга. Клавиши выдвигаются под действием движений ледяного поля в сторону платформы. 3 ил. рами 8 и 9 для выноса разделенных компонентов.

Технологический процесс на стенде протекает следующим образом.

Подающее устоойство 7 направляет разделяемые ксмг.оненты на отражательный элемент!, Клуб:,.и картофеля, как более упругие и обладающие меньшей массой, отскакивают дальше от отражательного элемента и поступают на транспортер 9, комки почвы и камни, как менее упругие и обладающие большей массой, поступают на транспортер 8, Оптимальное давление сжатого воздуха и воды 6 в камере 3 для конкретных размерно-массовых характеристик разделяемых компонентов подбирают через вентиль 4. Выполнение отражательного элемента 1 из отдельных колец 5 делает его наиболее чувствительным к взаимодействию с каждым компонентом, что также по1727644 вышает разделяющую способность рабочего органа.

Линейная скорость ленты транспортера подающего устройства 7 должна быть в пределах 0,4 — 1,1 м/с, частота вращения отражательного элемента до 230 об/м, диаметр

150 — 300 мм. Везможность отрегулировать стенд на обработку конкретного материала повышает его разделяющую способность.

Формула изобретения

Стенд для исследования разделяющей способности ударно-отражательного отделителя клубней картофеля от комков почвы и камней, содержащий подающее устройство и вращающийся отражательный элемент, установленный на валу, о т л и ч а ю щ и й—

5 с я тем, что, с целью повышения разделяющей способности, он снабжен герметичной камерой, выполненной из эластичного материала и расположенной на валу под отража-тельным элементом, при этом камера

10 оснащена вентилем для заполнения ее сжатым воздухом и (или) водой, а отражательный элемент выполнен из отдельных колец.

1727644

Риа 5

Составитель В.Фурлетов

Редактор И.Ванюшкина Техред М.Моргентал Корректор Н.Ревская

Заказ 1348 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
