Устройство для выдачи сыпучего материала

Устройство для выдачи сыпучего материала

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству . Цель изобретения - повышение эксплуатационной надежности, а также равномерности выдачи корма путем устранения залипания материала в углах бункера. В днище бункера 1 на валу установлен шнек 2. На оси 3 закреплены траверсы 4. К концам траверс 4 подвешены гибкие элементы в виде цепей. Побудитель сводообрушителя выполнен в виде рычага 10, закрепленного на оси 3. и упоров 11 вала шнека 2. Концы траверсы соединены стержнями. Цепи 6 прикреплены к днищу бункера посредством пружин 7. При вращении вала шнека рычаг 10 взаимодействует с упором 11. Траверсы со стержнями поворачиваются на оси 3, вызывая растяжение и смещение пружин 7. При колебаниях побудителя сводообрушителя происходит истечение корма из бункера . Стенки бункера очищают скребки 12. 2 з.п.ф-лы, 2 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (I9) (II) (sI)s А 01 К 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4814132/15 (22) 16.04,90 (46) 23.04.92. Бюл. N. 15 (71) Научно-производственное объединение по животноводческим машинам (72) И.А. Завалий. Н.С. Захарова, А.Н. Пилипенко, А,B. Тимановский и В.Н. Борисов (53) 636.084.7-83 (088.8) (56) Авторское свидетельство СССР

hh 1486119. кл. А 01 К 5/02. 1987.

Авторское свидетельство СССР

М 1246961, кл. А 01 К 5/02, 1985. (54).УСТРОЙСТВО ДЛЯ ВЫДАЧИ СЫПУЧЕГО МАТЕРИАЛА (57) Изобретение относится к сельскому хозяйству. Цель изобретения — повышение эксплуатационной надежности, а также равномерности выдачи корма путем устранения залипания материала в углах бункера. В днище бункера 1 на валу установлен шнек 2.

На оси 3 закреплены траверсы 4, К концам траверс 4 подвешены гибкие элементы в виде цепей. Побудитель сводообрушителя выполнен в виде рычага 10, закрепленного на оси 3, и упоров 11 вала шнека 2. Концы траверсы соединены стержнями. Цепи 6 прикреплены к днищу бункера посредством пружин 7. При вращении вала шнека рычаг

10 взаимодействует с упором 11. Траверсы со стержнями поворачиваются на оси 3, вызывая растяжение и смещение пружин 7.

При колебаниях побудителя сводообрушителя происходит истечение корма из бункера, Стенки бункера очищают скребки 12. 2 з.п.ф-лы, 2 ил.

1727743

Изобретение относится к сельскому хозяйству, 8 частности к устройствам для выдачи сыпучего корма животным, а также может быть использовано в других областях промышленности при выгрузке трудносыпучего материала из призматических бункеров.

Известен кормораэдатчик, содержащий установленный на подвижной платформе бункер с заключенным в кожух подающим шнеком и выгрузное приспособление, выполненное в виде толкателя со штоком, связанным с валом шнека через закрепленную на валу шнека пластину, имеющую продольный паз для возвратно-поступательного перемещения штока, при этом шток установлен на пластине шарнирно и снабжен ворошителями, выполненными в виде

V-образных элементов.

Недостатком такого устройства является низкая эксплуатационная надежность, обусловленная тем, что эона действия ворошителей ограничена центральной частью бункера. При этом сохраняется возможность залипания материала на стенках и в углах призматических бункеров. что может приводить к неточному дозированию и порче кормовых материалов.

Известно устройство для выдачи сыпучего корма животным, содержащее бункер с дозатором, кормушку и нажимную педаль, .расположенный в бункере сводоразрушитель, выполненный в виде закрепленной на горизонтальной оси траверсы сцепями,,коленчатым валом, на котором закреплены нижние концы цепей, рычагом и храповым механизмом, кинематически связанным с нажимной педалью, Недостатком такой конструкции является сложность приводного механизма. низкая эффективность сводоразрушения особенно при использовании призматических бункеров и связанная с этим низкая эксплуатационная надежность, Цель изобретения — повышение эксплуатационной надежности, а также равномерности выдачи корма путем устранения залипания материала в углах бункера.

Поставленная цель достигается тем, что в устройстве для выдачи сыпучего материала, содержащем бункер с размещенным в его днище на валу дозирующим и выгрузным приспособлением, сводообрушитель, выполненный в виде установленной в верхней части бункера горизонтальной оси с закрепленными на ней траверсами, к концам которых подвешены гибкие элементы в виде цепей, побудитель сводообрушителя, связанный с дозирующим приспособлением, побудитель сводообрушителя выполнен в

55 виде рычага, закрепленного на горизонтальной оси, и упоров, закрепленных на валу дозирующего и.выгрузного приспособления для взаимодействия с упомянутым рычагом, при этом концы траверс сводообрушителя соединены между собой посредством стержней, а цепи своими свободными концами закреплены к днищу бункера посредством пружин.

При этом дозирующее и выгрузное приспособление выполнено в виде шнека, а траверсы и стержни снабжены скребками.

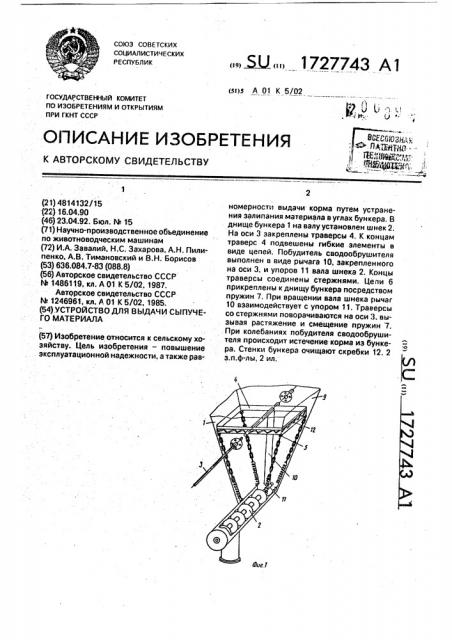

На фиг.1 изображено устройство для выдачи сыпучего материала, аксонометрия; на фиг.2 — принципиальная схема сводоразрушителя с приводным механизмом.

Устройство для выдачи сыпучего материала содержит призматический четырехгранный бункер 1, в нижней части которого установлен дозировочный шнек 2. В верхней части бункера 1 шарнирно смонтирована ось. 3, на которой жестко закреплены траверсы 4, соединенные стержнями и образующие рамку, огибающую периметр поперечного сечения бункера. На углах рамки

4 закреплены проушины 5, в которые продеты верхние звенья цепей 6, Нижние звенья цепей 6 соединены с верхними звеньями пружин 7, а нижние звенья пружин (прикреплены в донной части бункера либо к днищу 8, либо к боковым стенкам бункера 1.

Цепи 6 и пружины 7 расположены вдоль боковых ребер 9 бункера 1, К рамке 4 прикреплен рычаг 10, нижний конец которого расположен с возможностью взаимодействия с упором 11, закрепленным на валу шнека 2.

Устройство работает следующим образом, При вращении вала дозировочного шнека 2 закрепленный на нем упор 11 периодически взаимодействует с рычагом 10, отклоняя era от исходного положения на. угол а. При этом связанная рычагом 10 рамка 4 также поворачивается на оси 3, вызывая растяжение одной пары пружин 7 и перемещение звеньев связанных с ними цепей 6 вверх, а также смещение вниз другой пары цепей и пружин (положение показано пунктиром на фиг.2). После прекращения контакта рычага 10 с упором 11 под действием сил упругости пружин вся система сводоразрушителя стремится занять исходное положение, совершая при этом многократное колебание с уменьшающейся амплитудой и побуждая истечение материала из бункера 1. Частота возбуждения таких колебаний зависит от количества упоров 11, размещенных по периметру вала. Для более интенсивной очистки стенок бункера на сто1727743

Составитель Н.Захарова

Техред M.Ìîðãåíòàë Корректор С.Шевкун

Редактор С.Патрушева

Заказ 1353 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ронах рамки 4 могут быть закреплены скребки 12, Благодаря предложенной конструкции облегчается истечение материала, предотвращается его накапливание в углах и нали- 5 пание на стенки бункера. Это повышает точность дозирования, эксплуатационную надежность.

Формула изобретения

1. Устройство для выдачи сыпучего ма- 10 териала, содержащее бункер с размещенным в его днище на валу дозирующим и выгрузным приспособлением, сводообрушитель, выполненный в виде установленной в верхней части бункера 15 горизонтальной оси с закрепленными на ней траверсами, к концам которых подвешены гибкие элементы в виде цепей, побудитель сводообрушителя, связанный с дозирующим и выгрузным приспособлени- 20 ем, о тл ич а ю ще еся тем,что, с целью повышения эксплуатационной надежности а также равномерности выдачи корма путем предотвращения залипания материала в углах бункера, побудитель сводообрушителя выполнен в виде рычага, закрепленного на горизонтальной оси, и упоров, закрепленных на валу дозирующего и выгрузного приспособления для взаимодействия с упомянутым рычагом, при этом концы траверс сводообрушителя соединены между собой посредством стержней, а цепи своими свободными концами закреплены к днищу бункера посредством пружин.

2. Устройство по п.1, о т л и. ч а ю щ е ес я тем, что дозирующее и выгрузное приспособление выполнено в виде шнека.

3. Устройство по пп.1 и 2, о т л и ч а ющ е е с я тем, что траверсы и стержни снабжены скребками.
