Устройство для проведения канюли через кисту слюнной железы собак

Устройство для проведения канюли через кисту слюнной железы собак

Иллюстрации

Показать все

Реферат



союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (1!) А1 (51)5 А 61 0 1/00

Ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Nlp "8è . .2 %4 1+

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 4781025/15 (22) 11.01.90 (46) 23.04.92. Бюл. М 15 (71) Омский государственный ветеринарный институт (72) С.Я.Бережной (53) 616.089.7(088.8) (56) Магда И.И. Оперативная хирургия с основами топографической анатомии домашних животных.. Иэд, З-е.-M. Колос, 1979, с..

213-214. (54) УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ КАНЮЛИ ЧЕРЕЗ КИСТУ СЛЮННОЙ ЖЕЛЕЗЫ СОБАК (57) Изобретение относится к хирургии, а именно к устройствам для проведения канюли через замкнутую полость, и может применяться в ветеринарии. Целью изобретения является повышение удобства пользования устройством. Для этого рабочий конец гильзы 1 выполнен изогнутым с радиусом кривизны, равным 2-4 см, а ручка 3 закреплена на противоположном рабочем конце гильзы перпендикулярно его образующей. 7 ил.

1727812

Изобретение относится к хирургии, а именно к устройствам для проведения канюли через замкнутую полость, и может применяться в ветеринарии.

Известно устройство "троакар" для прокола преджелудков, содержащее гильзу диаметром 0,5 — 1 см и мандрен-стилет, вставленный в нее.

Однако известное устройство не обеспечивает. проведения канюли под тканями через кисту слюнной желюзы, необходимость в котором возникает при оперативном вмешательстве при рануле собак.

Целйб" йэобретения является повышение удббства пользования устройством. i.

Поставленная цель достигается тем, что устройство дополнительно снабжено ручкой, а гильза выполнена с кривизной радиусом 2 — 4 см.

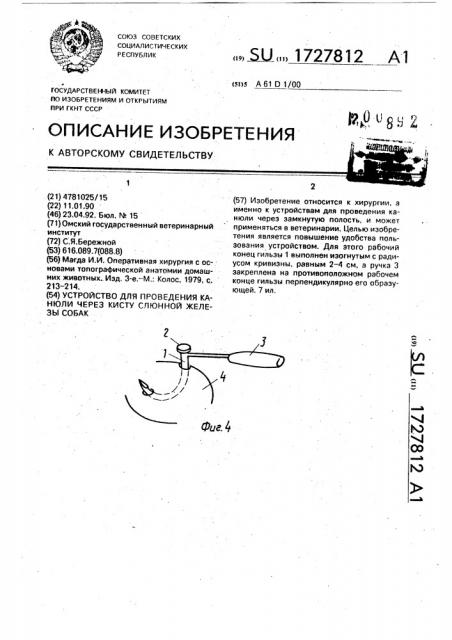

На фиг.1 показано предлагаемое устройство, общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 — гильза с мандреном, продольный разрез; на фиг. 4 — прокол устройством полости; на фиг, 5 — извлечение мандрена после прокола и введение канюли: на фиг.б — извлечение гильзы устройства; на фиг.7 — фиксация концов кан юли.

На фиг.1-7 обозначены гильза 1 устройства, мандрен 2, ручка 3, полость 4 и канюля

5.

Устройством для проведения канюли

5 пользуются следующим образом.

После фиксации полости одномоментным проколом вводят гильзу 1 с мандреном

2 в полость 4, после чего продолжают движение устройства по кругу и выводят его из

10 полости наружу (фиг,4). Далее извлекают из гильзы 1 мандрен 2 и проводят подготовленную канюлю 5(фиг.5). Затем извлекают гильзу 1 (фиг.б) и концы канюли 5 фиксируют между собой в виде замкнутого кольца

15 (фиг.7).

Предлагаемое устройство повышает удобство пользования за счет введения дополнительной ручки и гильзы, выполненной с радиусом кривизны 2 — 4 см.

20 Формула изобретения

Устройство для проведения канюли через кисту слюнной железы собак, включающее гильзу с мандреном и рукоятку, о т л ич а ю щ е е с я тем, что с целью повышения

25 удобства в пользовании, рабочий конец гильзы выполнен изогнутым с радиусом кри визны 2-4 см, а рукоятка закреплена на противоположном рабочему конце гильзы перпендикулярно его образующей, 30

1727812

1 2

Фиг.5

Фиг. б

4Ьа 7

Составитель С.Бережной

Техред M.Mîpãåíòàë Корректор.О.Кравцова.

Редактор И.Шмакова,Заказ 1357 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
