Фиксационный пинцет

Фиксационный пинцет

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и может быть применено в офтальмохирургии при фиксации глазного яблока. Цель изобретения - снижение травматизации и операционного времени-достигается тем, что концы бранш выполнены изогнутыми в плоскости их раздвижения с радиусом 20-40 мм, При этом концы бранш и серповидные рабочие губки выполнены изогнутыми во взаимно перпендикулярных плоскостях при соотношении радиусов изгиба серповидных губок 0,75-0,92. 4 ил.

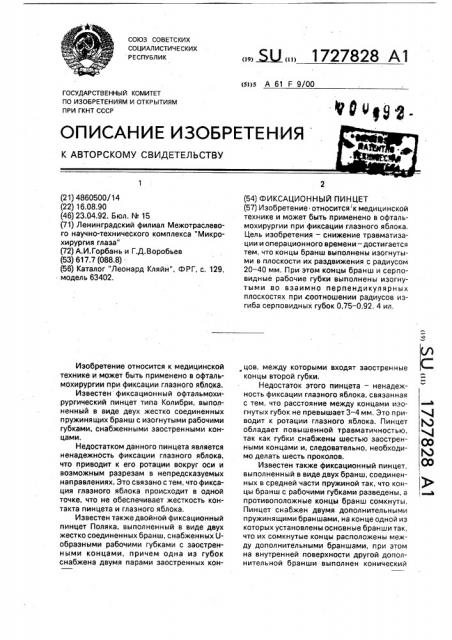

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (я)5 А 61 F 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4860500/14 (22) 16.08.90 (46) 23.04.92. Бюл. М 15 (71) Ленинградский филиал Межотраслевого научно-технического комплекса "Микрохирургия глаза" (72) А.И.Горбань и Г.Д.Воробьев (53) 617.7 (088.8)(56) Каталог "Леонард Кляйн", ФРГ, с. 129, модель 63402.

Изобретение относится к медицинской технике и может быть применено в офтальмохирургии при фиксации глазного яблока.

Известен фиксационный офтальмохирургический пинцет типа Колибри, выполненный в виде двух жестко соединенных пружинящих бранш с изогнутыми рабочими губками, снабженными заостренными концами.

Недостатком данного пинцета является ненадежность фиксации глазного яблока, что приводит к его ротации вокруг оси и возможным разрезам в непредсказуемых направлениях. Это связано с тем, что фиксация глазного яблока происходит в одной точке, что не обеспечивает жесткость кон.такта пинцета и глазного яблока.

Известен также двойной фиксационный пинцет Поляка, выполненный в виде двух жестко соединенных бранш, снабженных Uобразными рабочими губками с заостренными концами, причем одна из губок снабжена двумя парами заостренных кон„„5U„„1727828 А1 (54) cDИКСАЦИОННЫИ ПИНЦЕТ (57) Изобретение относится к медицинской технике и может быть применено в офтальмохирургии при фиксации глазного яблока.

Цель изобретения — снижение травматизации и операционного времени — достигается тем, что концы бранш выполнены изогнутыми в плоскости их раздвижения с радиусом

20 — 40 мм, При этом концы бранш и cGpflo видные рабочие губки выполнены изогнутыми во взаимно перпендикулярных плоскостях при соотношении радиусов изгиба серповидных губок 0,75 — 0,92. 4 ил, цов, между которыми входят заостренные концы второй губки.

Недостаток этого пинцета — ненадежность фиксации глазного яблока, связанная с тем, что расстояние между концами изогнутых губок не превышает 3 — 4 мм. Это приводит к ротации глазного яблока. Пинцет обладает повышенной травматичностью, так как губки снабжены шестью заостренными концами и, следовательно, необходимо делать шесть проколов.

Известен также фиксационный пинцет, выполненный в виде двух бранш, соединенных в средней части пружиной так, что концы бранш с рабочими губками разведены, а противоположные концы бранш сомкнуты.

Пинцет снабжен двумя дополнительными пружинящими браншами, на конце одной из которых установлены основные бран ши так, что их сомкнутые концы расположены между дополнительными браншами, при этом на внутренней поверхности другой дополнительной бранши выполнен конический

1727828 выступ, воздействующий на сомкнутые концы основных бранш, Рабочие губки снабжены заостренными концами.

Недостатками данного пинцета являются сложность конструкции, ненадежность 5 фиксации глазного яблока и неудобство работы.

Наиболее близким к предлагаемому является фиксационный пинцет Кремера, выполненный в виде двух жестко соединенных 10 пружинящих бранш с серповидными рабоче и губками с заостренными концами, Пинцет неудобен в работе, поскольку поле зрения хирурга всегда перекрыто.

При попытке ..отк )ыть поле зрения путем 15

" наклона пинцета повышается травматичность, возникает опасность поломки алмазного лезвия микрохирургического ножа.

Цель изобретения — снижение травматизации и операционного времени., 20

Поставленная цель достигается тем, что в пинцете, содержащем две жестко соединенные пружинящие бранши, снабженные серповидными рабочими губками с заостренными концами, концы бранш выполне- 25 ны изогнутыми в плоскости их раздвижения с радиусом 20 — 40 мм, при этом концы бранш и серповидных рабочих губок выполнены изогнутыми во взаимно перпендикулярных плоскостях при соотношении 30 радиусов изгиба серповидных губок, равном 0,75 — 0,92.

Выполнение концов бранш изогнутыми с радиусом 20 — 40 мм обеспечивает максимальный обзор операционного поля и удоб- 35 ство работы хирурга. При радиусе меньше

20 мм уменьшается обзор операционного поля, так как большая часть его закрыта рукой хирурга, а при радиусе больше 40 мм снижаются удобство работы и надежность 40 фиксации глазного яблока, Интервал соотношения радиусов изгиба серповидных рабочих губок, равный

0,75-0,92, обеспечивает надежную фиксацию глазного яблока при снижении травма- 45 тизации и операционного времени.

Надежная фиксация обеспечивается тем, что заостренные концы одной из губок с меньшим радиусом изгиба размещаются между заостренными концами второй губки 50 в сомкнутом состоянии пинцета.

На фиг, 1 изображен пинцет, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг, 3— узел!на фиг. 2; на фиг.4 — вид Б на фиг.3. 55

Пинцет содержит две жестко соединенные пружинящие бранши 1, снабженные серповидными рабочими губками 2 с заостренными концами 3, Концы бранш выполнены изогнутыми по радиусу в плоскости их раздвижения, причем концы бранш и серповидных рабочих губок выполнены изогнутыми во взаимно перпендикулярных плоскостях, что делает пинцет атравматичным, позволяет максимально открыть поле обзора хирурга, а также исключает поломку алмазного лезвия микрохирургического ножа. На фиг. 4 показаны заостренные концы одной из бранш, расположенные между заостренными концами второй бранши в сомкнутом состоянии пинцета, Пинцет используется следующим образом.

При выполнении экстракции катаракты, при операции кератотомии, при трепанации роговицы пинцет берут за бран ши 1 в левую руку и накладывают в открытом состоянии на поверхность глазного яблока так, что раздвоенные концы 2 нижней бранши подведены к области лимба снизу, а оба конца нижней губки располагаются примерно в

1 — 2 мм от лимба в меридианах 4 — 7 часов.

После легкого укола заостренных концов 3 верхней бранши прокалывают во встречном направлении коньюнктиву и эписклеру, образуя две микроскладки поверхности тканей в точках захвата, которые не деформируют фиброзную капсулу глаза в целом.

При необходимости выполнения операции на роговице или лимбе не в верхнем, а в других секторах глаза фиксационный пинцет накладываютсоответственно в противоположном от места операции секторе, например при операции снизу — в верхнем секторе, при операциях в височном секторе— в носовом секторе и т.д.

Формула изобретения

Фиксационный пинцет, содержащий две жестко соединенные пружинящие бранши, снабженные серповидными рабочими губками с заостренными концами, о т л и ч аю шийся тем, что, с целью снижения травматизации и операционного времени, концы бранш выполнены изогнутыми в плоскости их раздвижения с радиусом 20-40 мм, при этом концы бранш и серповидные рабочие губки выполнены изогнутыми во взаимно перпендикулярных плоскостях при соотношении радиусов изгиба серповидных губок, равном 0,75 — 0,92.

1727828

ЖАЛА

Фиг 2

Составитель Е.Титова

Техред М.Моргентал

Корректор М.Шароши

Редактор И.Шмакова

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 1358 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
