Реферат



Использование: для окорки в деревообрабатывающей промышленности. Сущность изобретения: станок включает станину, на которой установлены механизмы зажима и вращения бревна. В состав оборудования входит также передвижной подъемный кран с тросовой шторой, на которую для осуществления процесса окорки нанизаны рифленые втулки. 3 ил.

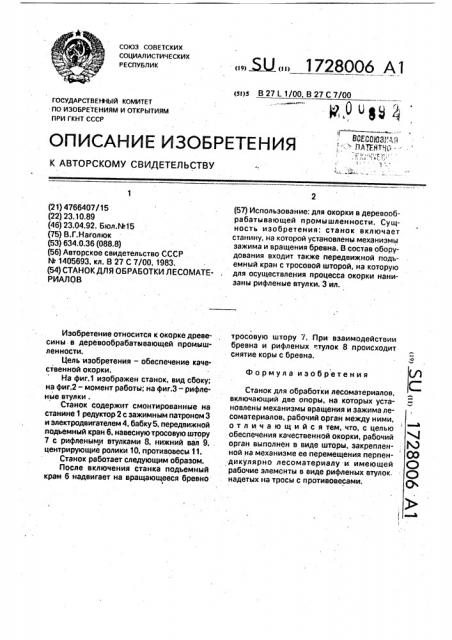

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 27 L 1/00, В 27 С 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

BCECCIC3t .

"- . ПАРНТЧС .Формула изобретения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4766407/15 (22) 23.10.89 (46) 23.04.92. БюлЛФ15 (75) В.Г.Наголюк (53) 634.0.36 (088.8) (56) Авторское свидетельство СССР

ЬЬ 1405693, кл. В 27 С 7/00, 1983. (54) СТАНОК ДЛЯ ОБРАБОТКИ ЛECOMATEРИАЛОВ

Изобретение относится к окорке древесины в деревообрабатывающей промышленности.

Цель изобретения — обеспечение качественной окорки.

На фиг.1 изображен станок, вид сбоку; на фиг.2 — момент работы; на фиг.3 — рифленые втулки .

Станок содержит смонтированные на станине 1 редуктор 2 с зажимным патроном 3 и электродвигателем 4, бабку 5, передвижной подъемный кран 6, навесную тросовую штору

7 с рифлеными втулками 8, нижний вал 9. центрирующие ролики 10. противовесы 11.

Станок работает следующим образом.

После включения станка подъемный кран 6 надвигает на вращающееся бревно,, Я2„„1728006 A 1 (57) Использование: для окорки в деревообрабатывающей промышленности. Сущность изобретения: станок включает станину, на которой установлены механизмы зажима и вращения бревна, В состав оборудования входит также передвижной подъемный кран с тросовой шторой, на которую для осуществления процесса окорки нанизаны рифленые втулки. 3 ил. тросовую штору 7. При взаимодействии бревна и рифленых втулок 8 происходит снятие коры с бревна.

Станок для обработки лесоматериалов, С: включающий две опоры, на.которых установлены механизмы вращения и зажима лесоматериалов, рабочий орган между ними, Ъ отличающийся тем, что, с целью обеспечения качественной окорки, рабочий орган выполнен в виде шторы, закрепленной на механизме ее перемещения перпен- СО дикулярно лесоматериалу и имеющей () рабочие элементы в виде рифленых втулок.: СЪ надетых на тросы с противовесами. о с

1728006

1728006

Составитель А.Козлов

ТехРед М.МоРгентал КоРРектоР Н,Король

Редактор Н. Гунько

Заказ 1366 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
