Установка для приготовления гипсовой смеси

Установка для приготовления гипсовой смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к производству строительных материалов. Сущность: установка содержит устройство для транспортирования отходов, измельчитель, приспособление для транспортирования измельченного материала, гипсосмеситель. Она снабжена бункером-накопителем для отходов с крестовиной, ворошителем и дисковым питателем. Крестовина выполнена с прорезями. Ворошитель выполнен в виде подпружиненного отрезка цепи. Соотношение расстояния от Центра диска до крепления ворошителя и радиуса выходного отверстия бункера составляет 0,7-0,9. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

;7 0 0qg,"

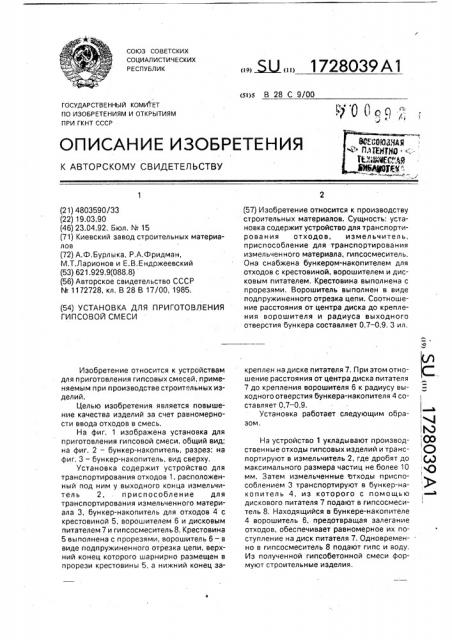

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ эом. (21) 4803590/33 (22) 19.03.90 (46) 23.04.92. Бюл. N. 15 (71) Киевский завод строительных материалов (72) А,Ф,Бурлыка, P.À.Ôðèäìàí, М.Т.Ларионов и Е.В.Ендржеевский (53) 621.929.9(088.8) (56) Авторское свидетельство СССР

N1172728,,кл,,В 28 В 17/00, 1985. (54) УСТАНОВКА 4ЛЯ ПРИГОТОВЛЕНИЯ

ГИПСОВОЙ СМЕСИ

Изобретение относится к устройствам для приготовления гипсовых смесей, применяемым при производстве строительных изделий.

Целью изобретения является повышение качества изделий за счет равномерности ввода отходов в смесь.

На фиг, 1 изображена установка для приготовления гипсовой смеси, общий вид; на фиг. 2 — бункер-накопитель, разрез; на фиг. 3 — бункер-накопитель, вид сверху.

Установка содержит устройство для транспортирования отходов 1. расположенный под ним у выходного конца иэмельчитель 2, приспособление для транспортирования измельченного материала 3, бункер-накопитель для отходов 4 с крестовиной 5, ворошителем 6 и дисковым питателем 7 и гипсосмеситель 8, Крестовина

5 выполнена с прорезями, ворошитель 6 — в виде подпружиненного отрезка цепи, верхний конец которого шарнирно размещен в прорези крестовины 5, а нижний конец за.. Ж „„1 728039 А1 (57) Изобретение относится к производству строительных материалов. Сущность; установка содержит устройство для транспортирования отходов, измельчитель, приспособление для транспортирования измельчен ного материала, гипсосмесител ь.

Она снабжена бункером-накопителем для отходов с крестовиной, ворошителем и дисковым питателем. Крестовина выполнена с прорезями. Ворошитель выполнен в виде подпружиненного отрезка цепи. Соотношение расстояния от центра диска до крепления ворошителя и радиуса выходного отверстия бункера составляет 0,7-0,9. 3 ил. креплен на диске питателя 7. При этом отношение расстояния от центра диска питателя

7 до крепления ворошителя 6 к радиусу выходного отверстия бункера-накопителя 4 составляет 0,7 — 0,9.

Установка работает следующим обраНа устройство 1 укладывают производственные отходы гипсовых изделий и транспортируют в измельчитель 2, где дробят до максимального размера частиц не более 10 мм. Затем измельченные отходы приспособлением 3 транспортируют в бункер-накопитель 4, из которого с помощью дискового питателя 7 подают в гипсосмеситель 8, Находящийся в бункере-накопителе

4 ворошитель 6, предотвращая залегание отходов, обеспечивает равномерное их поступление на диск питателя 7. Одновременно в гипсосмеситель 8 подают гипс и воду, Из полученной гипсобетонной смеси формуют строительные изделия, 1728039

50

Составитель М.Ларионов

Редактор B.Áóãðåíêîâà Техред М.Моргентал Корректор Н,Король

Заказ 1368 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

Установка для приготовления гипсовой смеси, содержащая устройство для транспортирования отходов, расположенный под ним у выходного конца измельчитель, приспособление для транспортирования измельченного материала и гипсосмеситель, о т л и ч а ю щ а я с а тем, что, с целью повышения качества изделий путем обеспечения равномерности ввода отходов в смесь, она снабжена бункером-накопителем для отходов с крестовиной, ворошителем и дисковым питателем, причем крестовина выполнена с прорезями, ворош итель— в виде подпружиненного отрезка цепи, вер5 хний конец которого шарнирно размещен в прорези крестовины, а нижний конец закреплен на диске дискового питателя, при этом соотношение расстояния от центра диска до крепления ворошителя к радиусу вы-.

10 ходного отверстия бункера составляет

0,7-0,9.
