Пневмоимпульсное устройство для сводообрушения сыпучих материалов в бункерах

Пневмоимпульсное устройство для сводообрушения сыпучих материалов в бункерах

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам хранения и выгрузки сыпучих материалов с использованием бункеров и может быть применено в строительной, химической и других отраслях народного хозяйства. Цель изобретения - повышение интенсификации процесса сводообрушения. Устройство СО: держит узел распределения импульсов, включающий соединенный с пневмосистемой пневмоцилиндр 10 с подпружиненным поршнем имеющим резьбовое кольцо с осью, на которой установлена собачка храпового механизма. Для размещения оси выполнено окно в боковой стенке цилиндра 10. Выпускное сопло состоит из коаксиальных цилиндров 3 и 4, в боковых стенках которых выполнены симметрично расположенные окна 5; размещенные в окнах внешнего цилиндра раструбов 6; цилиндрического золотника 7, установленного с возможностью вращения между цилиндрами, на одном конце которого жестко закреплен храповик 8. В боковой стенке золотника выполнено окно, соответствующее окнам цилиндров, для регулировки точного совпадения, а на конце пневмоцилиндра установлена резьбовая пробка. 1 з.п.ф-лы, 4 ил. сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4

О

СО

О (61) 1597330 (21) 4769022/13 (22) 09,11.89 (46) 23,04.92. Бюл. ¹ 15 (71) On ытный завод "Трубстройиндустрия" (72) А.Л.Зайченко, В,Г.Ткаченко, В.A.Ñîëîменко, Д.Д.Шклярский и Л.А.Зайченко (53) 621.798.34(088.8) (56) Авторское свидетельство СССР № 1597330; кл. В 65 О 88/70, 1988. (54) ПНЕВМОИМПУЛЬСНОЕ УСТРОЙСТВО

ДЛЯ СВОДООБРУШЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ В БУНКЕРАХ (57) Изобретение относится к средствам хранения и выгрузки сыпучих материалов с использованием бункеров и может быть применено в строительной, химической и других отраслях народного хозяйства. Цель изобретения — повышение интенсификации процесса сводообрушения. Устройство со„„5U ÄÄ 1728089 А2 держит узел распределения импульсов, включающий соединенный с пневмосис емой пневмоцилиндр 10 с подпружиненным поршнем имеющим резьбовое кольцо с осью, на которой установлена собачка храпового механизма. Для размещения оси выполнено окно в боковой стенке цилиндра 10.

Выпускное сопло состоит из коаксиальных цилиндров 3 и 4, в боковых стенках которых выполнены симметрично расположенные окна 5: размещенные в окнах внешнего цилиндра раструбов 6; цилиндрического золотника 7, установленного с возможностью вращения между цилиндрами, на одном конце которого жестко закреплен храповик

8. B боковой стенке золотника выполнено окно, соответствующее окнам цилиндров, для регулировки точного совпадения, а на конце пневмоцилиндра установлена резьбовая пробка. 1 з.п.ф-лы, 4 ил.

1728089

Изобретение относится к средствам хранения и выгрузки сыпучих материалов с использованием бункеров, может найти применение в строительной, химической и других областях народного хозяйства, и является усовершенствованием изобретения по авт. св. N 1597330.

Цель изобретения — повышение интенсификации процесса сводообрушения.

Цель достигается тем, что пневмоимпульсное устройство для сводообрушения сыпучих материалов в бункерах дополнительно снабжено узлом распределения импульсов, включающим соединенный с пневмосистемой пневмоцилиндр с подпружиненным поршнем, конец которого выполнен ступенчатым с закрепленным на нем резьбовым кольцом с осью, собачку храпового механизма, установленную на оси, окно, выполненное в боковой стенке цилиндра для размещения оси, а выпускное сопло состоит из коаксиально установленных цилиндров, в боковых стенках которых выполнены симметрично расположенные окна, установленных в окнах внешнего цилиндра раструбов, цилиндрического золотника, установленного с возможностью вращения между цилиндрами, на одном конце которого жестко закреплен храповик, при этом в боковой стенке золотника выполнено окно, соответствующее окнам цилиндров.

С целью регулировки точного совпадения окон цилиндров с окном золотника на конце пневмоцилиндра установлена резьбовая пробка.

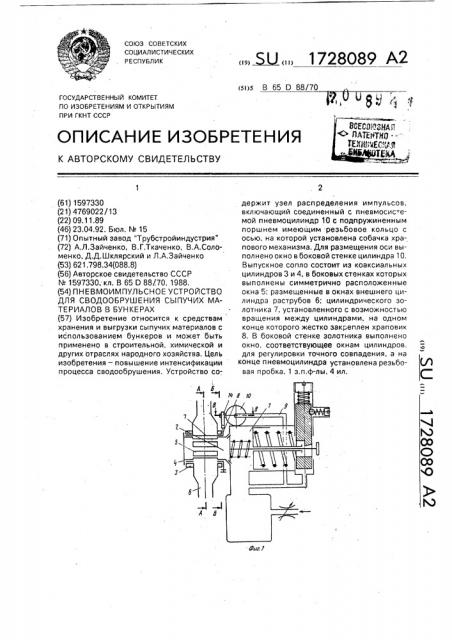

На фиг. 1 изображено пневмоимпульсное устройство, разрез, общий вид; на фиг.2— разрез А — А на фиг.1; на фиг.3 — разрез Б-Б на фиг,1; на фиг.4 — разрез  — В на фиг.1.

Пневмоимпульсное устройство для сводообрушения сыпучих материалов включает емкость 1 для сжатого воздуха с выпускным соплом 2, состоящим из коаксиально установленных цилиндров 3 и 4,в боковых стенках которых выполнены симметрично расположенные окна 5. В окнах 5 внешнего цилиндра 4 установлены раструбы 6. Между стенками цилиндров с возможностью вращения между ними установлен цилиндрический золотник 7, на одном конце которого жестко закреплен храповик 8. При этом в боковой стенке золотника 7 выполнено окно, соответствующее окнам 5 цилиндров 3 и

4.

Узел распределения импульсов устройства для сводообрушения состоит из соединенного с пневмосистемой 9 пневмоцилиндра 10 с подпружиненным поршнем 11, конец которого выполнен сту5

15

20. Приэтомсила сжатия возвратной пружины

55 пенчато с закрепленным на нем резьбовым кольцом 12 с осью 13, на которой установлена собачка 14 храпового механизма. В боковой стенке пневмоцилиндра 10 для размещения оси 13 выполнено окно 15, а на торце этого пневмоцилиндра установлена резьбовая пробка 16.

Устройство работает следующим образом.

В исходном положении давление в емкости 1 нулевое. Золотник 7 находится в положении, когда его окно и одно из окон 5 выпускного сопла совмещены. а подпружиненный поршень 11 возвратился в исходное положение.

По мере подачи сжатого воздуха в емкость 1 и в надпоршневое пространство пневмоцилиндра 10 поршень 11 перемещается влево и сжимает возвратную пружину. при упоре поршня 11 в пробку 16 должна быть меньше сил давления воздуха на поршень в момент, предшествующий импульсу.

Этим обеспечивается: полное срабатывание распределительного узла до начала выброса воздуха из емкости 1.

В это время резьбовое кольцо 12 с осью

13 перемещает собачку 14 храпового механизма, которая поворачивает храповик 8 и золотник 7. В этот же момент окно золотника 7 совмещается со следующим окном выпускного сопла, происходит выброс воздуха, Давление в емкости падает. Подпружиненный поршень 11 перемещается вправо, увлекает за собой резьбовое кольцо 12 с осью 13. Собачка 14 храпового механизма захватывает следующий зуб храповика.

Цикл повторяется.

Использование предлагаемого устройства для сводообрушения сыпучих материалов повышает эффективность и производительность путем исключения ручного труда и автоматизации рабочего процесса.

Формула изобретения

1. Пневмоимпульсное устройство для сводообрушения сыпучих материалов в бункерах по авт. св. N 1597330, о т л и ч а ю щ ее с я тем, что, с целью повышения интенсификации процесса сводообрушения, оно дополнительно снабжено узлом распределения импульсов, включающим соединенный с пневмосистемой пневмоцилиндр с подпружиненным поршнем, конец которого выполнен ступенчатым с закрепленным на нем резьбовым кольцом с осью, собачку храпового механизма, установленную на оси, окно, выполненное в боковой стенке цилиндра для размещения оси, а выпускное сопло со1728089

ФГР, Я °

55 стоит из коаксиально установленных цилиндров, в боковых стенках которых выполнены симметрично расположенные окна, установленных в окнах внешнего цилиндра раструбов; цилиндрического золотника, установленного с возможностью вращения между цилиндрами, на одном конце которого жестко закреплен храповик, при этом в боковой стенке золотника выполнено окно, соответствующее окнам цилиндров.

2. Устройство по п.1, отл и ч а ю щ е е5 с я тем, что, с целью регулировки точного совпадения окон цилиндров с окном золотника, на конце пневмоцилиндра установлена резьбовая пробка.

1728089

ЗГ

Фиг. 4.
