Композиция для изготовления строительных изделий и конструкций

Композиция для изготовления строительных изделий и конструкций

Иллюстрации

Показать все

Реферат



Изобретение может использоваться в производстве строительных материалов, в частности, композиции для изготовления изделий и конструкций в транспортном строительстве. Композиция включает, мае.%: мочевиноформальдегиднофурановую смолу 20-30, хлористый аммоний 0,8- 1,2, фосфогипс 20-30, песок - остальное. Прочность получаемого материала при изгибе до 11 МПа. 2 табл.

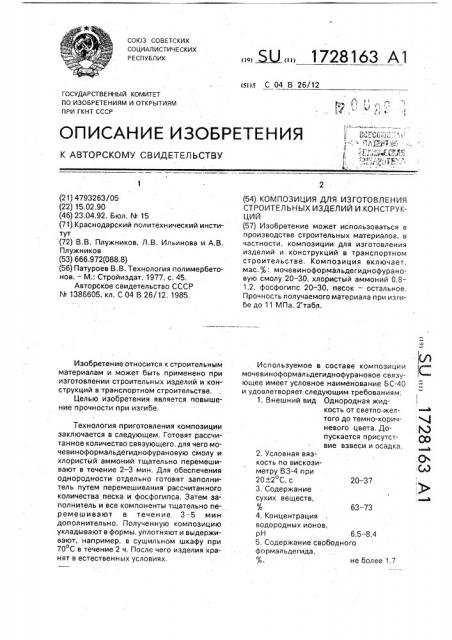

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. (я)з С 04 В 26/12

A, (I г (,с .

°, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ т

1 й;.

2! !

Ь3

СО не более 1,7

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4793263/05 (22) 15,02.90 (46) 23,04.92, Бюл. ¹ 15 (71) Краснодарский политехнический институт (72) В.В. Плужников, Л.В. Ильинова и А.В.

Плужников (53) 666,972(088,8) (56) Патуроев В.В. Технология полимербетонов. — M.: Стройиздат, 1977, с. 45.

Авторское свидетельство СССР

¹ 1386605, кл. С 04 В 26/12, 1985, Изобретение относится к строительным материалам и может быть применено при изготовлении строительных изделий и конструкций в транспортном строительстве.

Целью изобретения является повышение прочности при изгибе, Технология приготовления композиции заключается в следующем. Готовят рассчитанное количество связующего. для чего мочевиноформальдегиднофурановую смолу и хлористый аммоний тщательно перемешивают в течение 2 — 3 мин. Для обеспечения однородности отдельно готовят заполнитель путем перемешивания рассчитанного количества песка и фосфогипса. Затем заполнитель и все компоненты тщательно перемешивают в течение 3-5 мин дополнительно. Полученную композицию укладывают в формы, уплотняют и выдерживают, например, в сушильном шкафу при

70 С в течение 2 ч. После чего изделия хранят в естественных условиях.

„.,5U„„1728163 Al (54) КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ

СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ И КОНСТРУКЦИЙ (57) Изобретение может использоваться в производстве строительных материалов, в частности, композиции для изготовления изделий и конструкций в транспортном строительстве, Композиция включает, мас.0/: мочевиноформальдегиднофурановую смолу 20 — 30, хлористый аммоний 0.8—

1,2, фосфогипс 20 — 30, песок — остальное, Прочность получаемого материала при изгибе до 11 МПа, 2 табл.

Используемое в составе композиции мочевиноформал ьдегиднофурановое связующее имеет условное наименование БС-40 и удовлетворяет следующим требованиям:

1. Внешний вид Однородная жидкость от светло--желтого до темно-коричневого цвета, Допускается присутствие взвеси и осадка.

2. Условная вязКОСТЬ ПО ВИСКОЗИ метру ВЗ-4 при

20+2 С, с 20-37

3. Содержание сухих веществ, % 63-73

4, Концентрация водородных ионов, рН 6,5-8,4

5. Содержание свободного формальдегида, %, 1728163

6, Предел прочности при растяжении после выдержки образцов на воздухе в течение 2 ч, кгс/см, не менее 5,0 з

Составы композиции приведены в табл

20-30

0,8 — 1,2

20-30

Остальное

Таблица 1

Таблица 2

Составитель С.Воронина

Техред М.Моргентал Корректор Т,Палий

Редактор О,Стенина

Заказ 1374 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Испытанию подвергали образцы-балочки размерами 4 х 4 х 16 см.

Экспериментальные данные приведены в табл. 2.

Характеристики композиций даны в 14суточном возрасте.

Формула изобретения

Композиция для изготовления строительных изделий и конструкций, включающая формальдегидсодержащее связующее, хлорид-отвердитель, фосфогипс и песок, о тл ич а ю щая с я тем,что, с цельюповышения прочности при изгибе, в качестве фор5 мальдегидсодержащего связующего она содержит мочевиноформал ьдегиднофурановую смолу, а в качестве отвердителя хлористый аммоний при следующем соотношении компонентов, мас. :

10 Мочевиноформальдегиднофурановая смола

Хлористый аммоний

Фосфогипс

15 Песок
