Инвертарная испытательная свая

Инвертарная испытательная свая

Иллюстрации

Показать все

Реферат



Использование: определение несущей способности свайных фундаментов при инженерных изысканиях в строительстве; Сущность изобретения: свая содержит корпус , внутреннюю полую оболочку, наружную раздвижную оболочку в виде набора вертикальных подвижных элементов с механизмом их раздвижения, силопередающий стержень, нагрузочное и измерительное приспособления. Конус выполнен полым с внутренними ребрами жесткости и с размещенными на нем раздвижными сегментными пластинами, каждая из которых снабжена спаренными рычагами, шарнирно закрепленными своими концами на силопередающем стержне и ребрах жесткости, выполненных с углублением под опорный башмак силопередающего стержня. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

yi)s Е 02 D 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР -р 0 О g 9 2

ВОЕООФЗЯАЯ

W AATEHTHQ

МИИЧЕСЖ

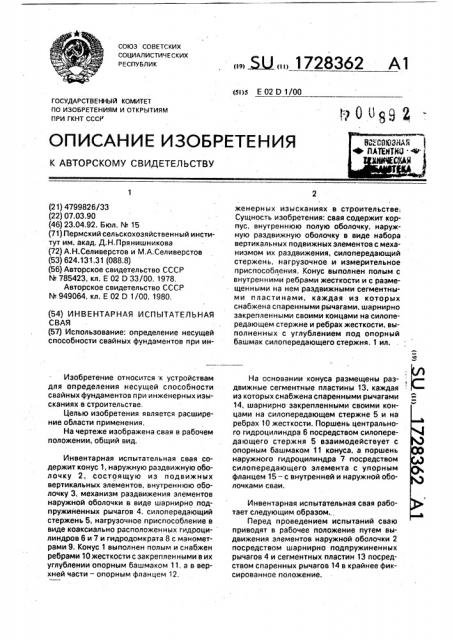

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4799826/33 (22) 07.03,90 (46) 23.04,92, Бюл. ¹ 15 (71) Пермский сельскохозяйственный институт им. акад. Д.Н.Прянишникова (72) А.Н.Селиверстов и М,А,Селиверстов (53) 624.131.31 (088.8) (56) Авторское свидетельство СССР

¹ 785423, кл. Е 02 D 33/00, 1978.

Авторское свидетельство СССР

¹ 949064, кл. E 02 D 1/00, 1980. (54) ИНВЕНТАРНАЯ ИСПЫТАТЕЛЪНАЯ

СВАЯ (57) Использование: определение несущей способности свайных фундаментов при инИзобретение относится к устройствам для определения несущей способности свайных фундаментов при инженерных изысканиях в строительстве.

Целью изобретения является расширение области применения.

На чертеже изображена свая в рабочем положении, общий вид.

Инвентарная испытательная свая содержит конус 1, наружную раздвижную оболочку 2, состоящую из подвижных вертикальных элементов, внутреннюю оболочку 3, механизм раздвижения элементов наружной оболочки в виде шарнирно подпружиненных рычагов 4, силопередающий стержень 5, нагрузочное приспособление в виде коаксиально расположенных гидроцилиндров 6 и 7 и гидродомкрата 8 с манометрами 9. Конус 1 выполнен полым и снабжен ребрами 10жесткости с закрепленными в их углублении опорным башмаком 11, а в верхней части — опорным фланцем 12.

„„. Ж „„1728362 А1 женерных изысканиях в строительстве;

Сущность изобретения: свая содержит корпус, внутреннюю полую оболочку, наружную раздвижную оболочку в виде набора вертикальных подвижных элементов с механизмом их раздвижения, силопередающий стержень, нагрузочное и измерительное приспособления. Конус выполнен полым с внутренними ребрами жесткости и с размещенными на нем раздвижными сегментными пластинами, каждая из которых снабжена спаренными рычагами, шарнирно закрепленными своими концами на силопередающем стержне и ребрах жесткости, выполненных с углублением под опорный башмак силопередающего стержня. 1 ил.

На основании конуса размещены раздвижные сегментные пластины 13. каждая иэ которых снабжена спаренными рычагами

14, шарнирно закрепленными своими концами на силопередающем стержне 5 и на ребрах 10 жесткости. Поршень центрального гидроцилиндра 6 посредством силопередающего стержня 5 взаимодействует с опорным башмаком 11 конуса, а поршень наружного гидроцилиндра 7 посредством силопередающего элемента с упорным фланцем 15 — с внутренней и наружной оболочками сваи.

Инвентарная испытательная свая работает следующим образом.„

Перед проведением испытаний сваю приводят в рабочее положение путем выдвижения элементов наружной оболочки 2 посредством шарнирно подпружиненных рычагов 4 и сегментных пластин 13 посредством спаренных рычагов 14 в крайнее фиксированное положение.

1728362

Погружение сваи в исследуемый грунт производят стандартным сваебойным оборудованием с использованием оголовника (не показан), Динамическое испытание сваи производят ударами молота с одновременным замером осадок или отказов.

Статическое испытание сваи проводят в следующей последовательности: на проектной отметке снимают оголовник и устанавливают на сваю нагрузочное приспособление таким образом, чтобы поршень гидроцилиндра 6 взаимодействовал посредством силопередающего стержня 5 с опорным башмаком 11 конуса, а поршень гидроцилиндра 7 посредством силопередающего элемента с упорным фланцем 15 — с внутренней и наружной оболочками сваи, На и;дроцилиндры устанавливают гидродомкрат 0. упира,ощийся в опорную систему

Испытар ие проводят пробной статической нагрузкой с одновременным контролем давления в гидродомкрате и гидроцилиндрах посредством манометров

9.

io давлению в гидроцилиндре 6 определяют сопротивление грунта под конусом ваи, à в гидроцилиндре 7 — по боковой поверхности сваи.

После проведения испытания сваи осуществляют ее извлечение на дневную поверхность. Для этого снимают нагрузочное приспособление и с помощью захвата (не показан), вытягивают внутреннюю оболочку

3. При этом подпружиненные рычаги 4 расфиксируются и под действием пружин элементы оболочки 2 притягиваются к оболочке

5 3, уменьшая наружный диаметр сваи, Одновременно спаренные рычаги 14 перемещают раздвижные сегментные пластины 13 внутрь, уменьшая диаметр основания конуса 1. Уменьшенная в диаметре испытатель10 ная свая легко и быстро извлекается на дневную поверхность с минимальными энергозатратами, Свая очищается и готовится к следующим испытаниям.

15 Формула изобретения

Инвентарнвя испытательная свая, включающая внутреннюю полую оболочку, наружную раздвижную оболочку в виде набора вертикальных подвижных элементов с

20 механизмом их раздвижения, рабочий наконечник, силопередающий стержень, нагрузочное и измерительное приспособления, отличающаяся тем, что, с целью расширения области применения, рабочий

25 наконечник выполнен в виде полого конуса с внутренними ребрами жесткости и с размещенными на нем раздвижными сегментными пластинами, каждая из которых снабжена спаренными рычагами, при этом

30 спаренные рычаги шарнирно закреплены своими концами на силопередающем стержне и ребрах жесткости, последние из которых выполнены с углублением под опорный башмак, 35. 1728362

Составитель Н, Евстигнеев

Редактор В, Бугренкова Техред M.Ìîðãåíòàë Корректор Л. Патай

Заказ 1384 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
