Машина для резки рулонного ковра кровли

Машина для резки рулонного ковра кровли

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано при выполнении кровельных работ для разрезки и отрыва рулонного ковра кровли. Машина для резки рулонного ковра кровли содержит тележку и установленные на ней дисковый режущий орган и управляемый механизм регулирования глубины резания, основной привод, дополнительный привод и установленные поперек движения тележки за режущим органом два параллельных вала. Первый вал соединен через редуктор с дополнительным приводом, а второй вал подпружинен относительно первого. 1 ил.

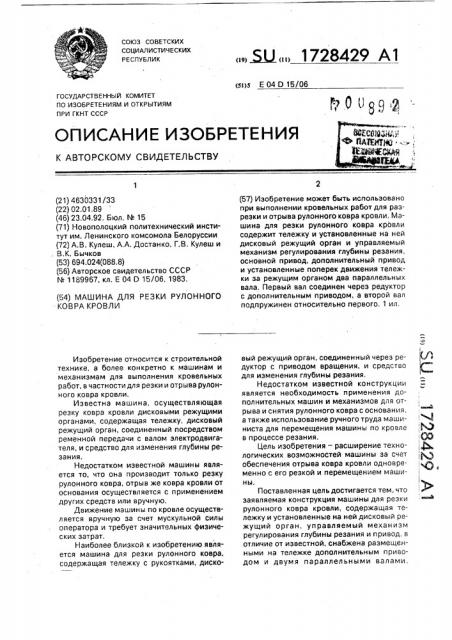

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI)s Е 04 D 15/06

$>0UEII3 g

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4630331/33 (22) 02.01.89 (46) 23,04,92. Бюл, М 15 (71) Новополоцкий политехнический институт им. Ленинского комсомола Белоруссии (72) А.B. Кулеш, А,А. Достанко, Г.B. Кулеш и . B.Ê. Бычков (53) 694.024(088.8) (56) Авторское свидетельство СССР

N 1189967, кл. Е 04 0 15/06, 1983. (54) МАШИНА ДЛЯ РЕЗКИ РУЛОННОГО

КОВРА КРОВЛИ

Изобретение относится к строительной технике, а более конкретно к машинам и механизмам для выполнения кровельных работ, в частности для резки и отрыва рулонного ковра кровли.

Известна машина, осуществляющая резку ковра кровли дисковыми режущими органами, содержащая тележку, дисковый режущий орган, соединенный посредством ременной передачи с валом электродвигателя, и средство для изменения глубины резания.

Недостатком известной машины является то, что она производит только резку рулонного ковра, отрыв же ковра кровли от основания осуществляется с применением других средств или вручную.

Движение машины по кровле осуществляется вручную за счет мускульной силы оператора и требует значительных физических затрат.

Наиболее близкой к изобретению является машина для резки рулонного ковра, содержащая тележку с рукоятками, диско. Ж 1728429 А1 (57) Изобретение может быть использовано при выполнении кровельных работ для разрезки и отрыва рулонного ковра кровли. Машина для резки рулонного ковра кровли содержит тележку и установленные на ней дисковый режущий орган и управляемый механизм регулирования глубины резания, основной привод, дополнительный привод и установленные поперек движения тележки за режущим органом два параллельных вала, Первый вал соединен через редуктор с дополнительным приводом, а второй вал подпружинен относительно первого. 1 ил. вый режущий орган, соединенный через редуктор с приводом вращения, и средство для изменения глубины резания.

Недостатком известной конструкции является необходимость применения дополнительных машин и механизмов для отрыва и снятия рулонного ковра с основания, а также использование ручного труда машиниста для перемещения машины по кровле в процессе резания.

Цель изобретения — расширение технологических возможностей машины за счет обеспечения отрыва ковра кровли одновременно с его резкой и перемещением машины.

Поставленная цель достигается тем, что заявляемая конструкция машины для резки рулонного ковра кровли, содержащая тележку и установленные на ней дисковый режущий орган, управляемый механизм регулирования глубины резания и привод, в отличие от известной, снабжена размещенными на тележке дополнительным приводом и двумя параллельными валами, 1728429

50 которые установлены поперек движения тележки за режущим органом, при этом один из валов соединен через редуктор с дополнительным приводом, а другой подпружинен относительно первого. 5

Положительный эффект достигается за счет протяжки полосы рулонного ковра между валами машины. В результате чего, за счет сцепления с полосой ковра, происходит ее движение, а в месте отрыва возни- 10 кает усилие, являющееся вертикальной составляющей силы натяжения полосы ковра, которое обеспечивает отрыв ковра от основания.

На чертеже представлена машина, об- 15 щий вид.

Машина для резки и отрыва рулонного ковра кровли состоит из тележки 1, на которой закреплены режущий дисковый орган 2, соединенный через ременную передачу 3 с 20 валом 4 электродвигателя, механизм 5 для: изменения глубины резания и два вала: ведущий 6, соединенный цепной передачей 7 через редуктор 8 с валом электродвигателя

9, и ведомый 10, соединенный с тележкой 1 25 посредством механизма 11 прижима-подьема относительно ведомого вала 6, причем валы 6 и 10 параллельны и расположены за режущим органом 2, Машина работает следующим образом, 30

Устанавливается машина на рулонный ковер у свободной кромки или у предварительно прорезанного шва в ковре таким образом, чтобы в результате резки получилась полоса шириной, не более, чем длина раба- 35 чей зоны валов 6 и 10, определяемая как расстояние между плоскостью, проходящей через торцы валов со стороны свободной кромки .и плоскостью, проходящей через плоскость режущего органа машины. Вклю- 40 чается режущий дисковый орган 2 машины и разрезается ковер на длину 40-50см, Получившаяся полоса отрывается вручную от основания, заправляется между валами 6 и 10 и механизмом 11 прижима-подъема зажимается. Посредством цепной передачи 7 через редуктор 8 ведущий вал 6 приводится от электродвигателя 9 в движение, в результате чего за счет сцепления валов 6 и 10 машины с полосой ковра производится отрыв ковра от основания и движение машины в процессе резки и отрыва, Оторванная полоса ковра проходит между валами 6 и 10, свободно стелется под рамой машины на основание. В дальнейшем она может быть убрана с применением любых приемлемых способов, Использование машины предлагаемой конструкции по сравнению с известной обеспечивает повышение производительности труда за счет совмещения технологических операций и снижение уровня ручного труда и трудозатрат в целом.

Формула изобретения

Машина для резки рулонного ковра кровли, содержащая тележку и установленные на ней дисковый режущий орган, управляемый механизм регулирования глубины резания и привод, отличающаяся тем, что, с целью расширения технологических возможностей за счет обеспечения отрыва ковра кровли одновременно с его резкой и перемещением машины, она снабжена размещенными на тележке дополнительным приводом и двумя параллельными валами, которые установлены поперек движения тележки за режущим органом, при этом один из валов соединен через редуктор с дополнительным приводом, а другой вал подпружинен относительно первого.
