Реферат



Изобретение относится к строительству . Сущность изобретения: устройство содержит элемент усиления из профиля, расположенный с зазором к нижней грани конструкции. Анкеры установлены по всей длине элемента усиления и сгруппированы попарно. Анкеры каждой пары разведены за закрепленными в теле конструкции концами под углом 60°-90°. 2 ил. сл С

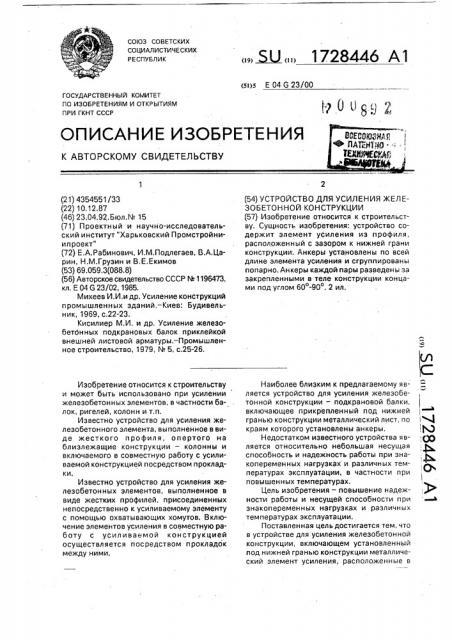

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 04 G 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (j0 0g<, g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4354551/33 (22) 10.12.87 (46) 23.04.92.Бюл.М 15 (71) П роектн ы и и научно-исследовательский институт "Харьковский Промстройниипрое" (72) Е.А.Рабинович, И.М.Подлегаев, В.А,Царин, Н.М.Грузин и В.Е,Екимов (53) 69,059.3(088.8) (56) Авторское свидетельство СССР М 1196473, кл, Е 04 G 23/02, 1985.

Михеев И.И.и др. Усиление конструкций промышленных зданий,— Киев: Будивельник, 1969, с.22-23.

Кисилиер М.И. и др. Усиление железобетонных подкрановых балок приклейкой внешней листовой арматуры.— Промышленное строительство, 1979, М 5. с.25-26.

Изобретение относится к строительству и может быть использовано при усилении железобетонных элементов, в частности балок, ригелей, колонн и т.п.

Известно устройство для усиления железобетонного элемента, выполненное в виде жесткого профиля, опертого на близлежащие конструкции — колонны и включаемого в совместную работу с усиливаемой конструкцией посредством прокладки.

Известно устройство для усиления железобетонных элементов, выполненное в виде жестких профилей, присоединенных непосредственно к усиливаемому элементу с помощью охватывающих хомутов. Включение элементов усиления в совместную работу с усиливаемой конструкцией осуществляется посредством прокладок между ними.

„„5U„„1728446 А1 (54) УСТРОЙСТВО ДЛЯ УСИЛЕНИЯ ЖЕЛЕЗОБЕТОННОЙ КОНСТРУКЦИИ (57) Изобретение относится к строительству. Сущность изобретения: устройство содержит элемент усиления из профиля, расположенный с зазором к нижней грани конструкции; Анкеры установлены по всей длине элемента усиления и сгруппированы попарно. Анкеры каждой пары разведены за закрепленными в теле конструкции концами под углом 600-900. 2 ил.

Наиболее близким к предлагаемому является устройство для усиления железобетонной конструкции — подкрановой балки, включающее прикрепленный под нижней гранью конструкции металлический лист, по краям которого установлены анкеры.

Недостатком известного устройства является относительно небольшая несущая способность и надежность работы при знакопеременных нагрузках и различных температурах эксплуатации, в частности при повышенных температурах.

Цель изобретения — повышение надежности работы и несущей способности при знакопеременных нагрузках и различных температурах эксплуатации.

Поставленная цель достигается тем, что в устройстве для усиления железобетонной конструкции, включающем установленный под нижней гранью конструкции металлический элемент усиления, расположенные в

1728446 параллельных плоскостях анкеры, с одной стороны жестко закрепленные в теле конструкции, а с другой — с металлическим элементом усиления, последний выполнен из профиля, расположенного с зазором к нижней грани конструкции, а анкеры установлены по осей длине усиления и попарно сгруппированы, причем анкеры каждой пары разведены за закрепленными в теле конструкции концами под углом 60-90О.

На фиг,1 изображено предлагаемое устройство; на фиг.2 — разрез А-А на фиг,1, Устройство для усиления железобетонной конструкции, например. балки 1, содержит профиль 2, расположенный с зазором к нижней грани балки 1, и анкеры 3, установленные по всей длине профиля 2.

Анкеры 3 попарно сгруппированы и пары разведены под углом 60-90 .

В качестве примера конкретного выполнения было осуществлено усиление балки.

На плоскости балки Б на расстоянии 40 мм от ее граней двумя параллельными рядами с шагом 400 мм с помощью ручного электроперфоратора пробурены шпуры диаметром 22 мм и глубиной 15 диаметров устанавливаемых анкеров. Бурение шпуров проводят под наклоном к плоскости так, что угол между парой анкеров составляет 75 . В шпуры на всю их глубину устанавливают анкеры 3 в виде арматурных стержней диаметром 16 мм, При этом стержни выступают над плоскостью Б на 8 диаметров арматурных стержней, Затем анкеры 3 закрепляют в конструкции вибропрессованием цементно-песчаного раствора с водоцементным отношением 0,18 ручным электроинструментом с уплотнителем в зазор между шпуром и анкером.

Профиль 2, выполненный из двух швел5 леров, соединенных между собой сваркой, заводят между рядами арматуры и после прижатия его к балке приваривают к выступающим частям анкеров. Несущая способность балки, работающей на сдвиг, 10 усиленной известным устройством, равна

40380 кг, усиленной с помощью предлагаемого устройства 63600 кг.

Таким образом, усиление балки с помощью предлагаемого устройства повыша15 ет несущую способность на 57%

Формула изобретения

Устройство для усиления железобетонной конструкции, включающее установлен20 ный под нижней гранью конструкции металлический элемент усиления, расположенные в параллельных плоскостях анкеры, с одной стороны жестко закрепленные в теле конструкции, а с другой — с металлическим

25 элементом усиления, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы и несущей способности при знакопеременных нагрузках и различных температурах эксплуатации, элемент усиления выполнен

30 из профиля, расположенного с зазором к нижней грани конструкции, а анкеры установлены по всей длине элемента усиления и попарно сгруппированы, причем анкера каждой пары разведены за закрепленны35 ми в теле конструкции концами под углом

60-90О.

1728446

25

35

45
