Реферат



Изобретение относится к машиностроению и может быть использовано для защиты объектов от воздействия вибрации и ударов. Целью изобретения является повышение долговечности амортизатора за счет повышения частоты собственных колебаний при воздействии вибрации и ударов. Для этого амортизатор снабжен стаканами 5, 6, установленными внутри пружины 1 встречно,-а демпфирующие элементы 2-4 размещены между доньями 13,14 стаканов 5,6 и крышками 7, 8. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„., SU, 1728550A1 (53)5 F 16 F 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

2 (57) Изобретение относится к машиностроению и может быть использовано для защиты объектов от воздействия вибрации и ударов.

Целью изобретения является повышение долговечности амортизатора за счет повышения частоты собственных колебаний при воздействии вибрации и ударов, Для этого амортизатор снабжен стаканами 5, 6, установленными внутри пружины 1 встречно,. а демпфирующие элементы 2-4 размещены между доньями 13, 14 стаканрв 5, 6 и крышками 7, 8. 1 з.п.ф-лы, 1 ил. (54) АМОРТИЗАТОР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4713956/28 (22) 24,04.89 (46) 23.04.92. Бюл. М 15 (71) Конструкторское бюро "Луч" (72) Б,И.Плетнев и В,К,Тупотилов (53) 621-567.1 (088.8) (56) Ильинский В.С. Защита РЭА от динами- . ческих воздействий. — M.: Радио и связь.

1982, с. 246-251, рис. 8,17.

I?0 "8 2

ЕСжа 0 5 Ф ащюио - 4 пращ: р

1728550

Составитель А. Кислов

Техред М.Моргентал Корректор Э. Лончакова

Редактор Н. Яцола

Заказ 1393 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к машиностроению и может быть использовано для защиты объектов от воздействия вибрации и ударов.

Цель изобретения — повышение долговечности амортизатора путем повышения частоты собственных колебаний при воздействии вибрации и ударов.

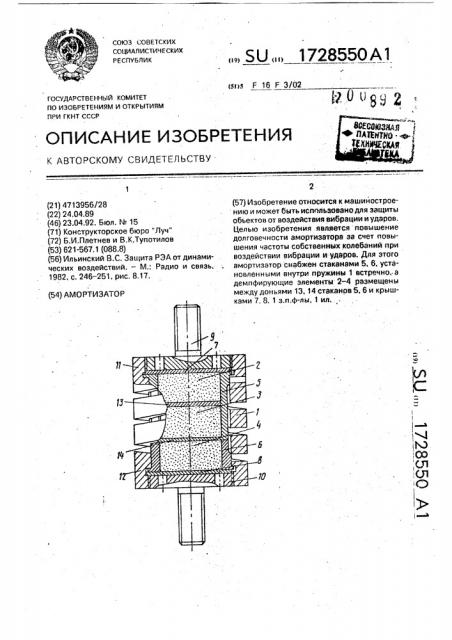

На чертеже изображен амортизатор, продольный разрез..

Амортизатор содержит пружину 1 с размещенными в ней демпфирующими элементами 2-4. два стакана 5 и 6 с радиальными прорезями на их цилиндрических поверхностях. две крышки 7 и 8, установленнь;е на торцах стаканов 5 и два прижима 9 и 10, закрепленных в опорных витках 11 и 12 пружины 1 для взаимодействия с крышками 7 и

8. Стаканы 5 и 6 установлены внутри пружины 1 встречно. Демпфирующий элемент 3 размещен между доньями 13 и 14 стаканов

5 и 6, а демпфирующие элементы 2 и 4 размещены между крышками 7 и 8 соответственно с обращенными к последним наружным поверхностям доньев 13 и 14.

Амортизатор работает следующим образом.

При воздействии вибрационных и ударных нагрузок вдоль оси амортизатора при положительном их направлении пружина 1 работает на растяжение, а демпфирующий элемент 3 работает на сжатие. При отрицательном направлении нагрузок пружина 1 и демпфирующие элементь1 2 и 4 работают на сжатие, Сжимаемые демпфирующие элементы

2-4 ограничивают амплитуду перемещения опорных витков пружины 1, что приводит.к уменьшению коэффициента передачи на-. грузок. При приложении нагрузок в поперечном направлении пружина 1 и

5 цилиндрические поверхности стаканов 5 и 6 работают на изгиб, а демпфирующие элементы 2-4 работают на сжатие. Таким образом обеспечивается приближение резонансных частот амортизатора при при10 ближении нагрузок в продольном и поперечном направлениях.

Одновременная работа пружины 1, демпфирующих элементов 2 — 4 и цилиндрических поверхностей стаканов 5 и 6

15 значительно снижает амплитуду колебаний амортизатора при воздействии вибрации и ударов, что приводит к повышению долговечности амортизатора.

20 Формула изобретения

1. Амортизатор; содержащий пружину с опорными витками и демпфирующие элементы, охваченные последней, о т л и ч а юшийся тем, что, с целью повышения

25 долговечности, он снабжен стаканами с радиальными прорезями, установленными встречно, двумя крышками, установленными на торцах стаканов; и двумя прижимами, закрепленными в опорных витках пружины

30 для взаимодействия с крышками, а демпфирующие элементы размещены между доньями стаканов и наружными поверхностями доньев стаканов и крышек.

2. Амортизатор по и. 1. о т л и ч а ю35 шийся тем, что крышки выполнены в виде круглых пластин, каждая с выступами для ее фиксации.
