Реферат



Изобретение относится к автоматическому регулированию и может быть использовано для климэтических испытаний изделий различного назначения. Цель изобретения -упрощение конструкции, снижение материальных затрат при ее изготовлении. Термовлагокамера содержит корпус в виде поддона 1 и съемного каркаса 2, покрытого гибким кожухом 3, выполненным из двух и более слоев гибкого покрытия, закрепленным на поддоне 1, покрытом теплоизоляционным материалом, состоящим из периферийной 5 и центральной 4 частей, В центральной части 4 установлено испытуемое изделие 7, а периферийная часть использована в качестве сосуда-испарителя. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1728851 А1 (я)з G 05 0 22/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5 9 (21) 4803507/24 (22) 19.03.90 (46) 23.04.92, Бюл. М 15 (71) Завод "Прогресс" (72) Ю.П.Ковшов и iO.È.Ïîâåòüåâ (53) 621.555,6(088,8) (56) Авторское свидетельство СССР

М 481886, кл. G 05 D 22/00, 1973.

Авторское свидетельство СССР

N. 1158992, кл. G 05 D 22/00, 1983. (54) ТЕРМОВЛАГОКАМЕРА (57) Изобретение относится к автоматическому регулированию и может быть использовано для климатических испытаний изделий различного назначения. Цель изобретения — упрощение конструкции, снижение материальных затрат при ее изготовлении. Термовлагокамера содержит корпус в виде поддона 1 и съемного каркаса

2, покрытого гибким кожухом 3, выполненнымм из двух и более слоев гибкого покрытия, закрепленным на поддоне 1, покрытом теплоизоляционным материалом, состоящим из периферийной 5 и центральной 4 частей, B центральной части 4 установлено испытуемое изделие 7, а периферийная часть использована в качестве сосуда-испарителя. 1 з.п. ф-лы, 1 ил.

1728851

20

Изобретение относится к автоматическому регулированию и может быть использовано для климатических испытаний изделий различного назначения.

Для испытания изделий на влагостойкость применяются устройства (гигростаты, термовлагокамеры), в которых создают воздушную среду, с необходимыми относительной влажностью и температурой воздуха.

Известна термовлагокамера, корпус и другие элементы конструкции которой выполнены из коррозионно-стойких материалов, например из нержавеющей стали, чистого алюминия, меди или пластмассы. Корпус камеры имеет хорошую теплоизоляцию и герметичен.

Недостатком известных термовлагокамер является их дороговизна из-за сложности конструкции, применения дорогостоящих материалов, большой трудоемкости при изготовлении.

Известна также термовлагокамера, содержащая корпус с сосудом-испарителем, заполненным водой, нагреватели воды, расположенные горизонтально в сосуде-испарителе и подключенные к источнику питания.

Недостатком известной термовлагокамеры является экономическая нецелесообразность ее применения в единичном и экспериментальном производстве из-за дороговизны за счет сложности конструкции, использования дорогостоящих материалов, большой трудоемкости при изготовлении.

Целью изобретения является упрощение термовлагокамеры и снижение материальных затрат при ее изготовлении, Поставленная цель достигается тем, что в термовлагокамере, содержащей корпус с сосудом-испарителем, заполненным водой, нагреватели воды, расположенные горизонтально в сосуде-испарителе и подключенные к источнику питания, корпус выполнен в виде поддона и съемного каркаса, покрытого гибким кожухом, закрепленным на поддоне, состоящем из центральной части, на которой установлено испытуемое изделие и периферийной части, причем сосуд-испаритель образован периферийной частью поддона, Кроме того, с целью повышения экономичности термовлагокамеры за счет снижения тепловых потерь,. кожух изготовлен из двух или более слоев гибкого покрытия, причем внутренней первый слой выполнен из воздухонепроницаемой пленки, а второй и последующие слои — из теплоизоляционного материала, при этом наружная поверхность поддона также покрыта теплоизоляционным материалом, 25

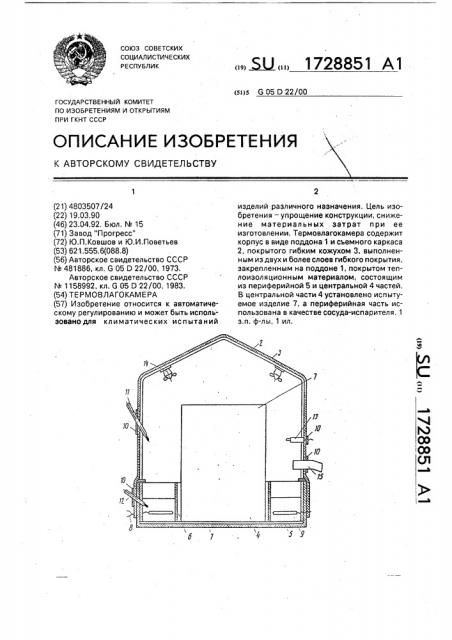

На чертеже представлена термовлагокамера, поперечное сечение, Термовлагокамера содержит корпус, выполненный в виде поддона 1 и съемного каркаса 2, скрепленного с поддоном 1 болтовым соединением (не показано). Каркас 2 покрыт гибким кожухом 3. Поддон 1 состоит из центральной 4 и периферийной 5 частей, разделенных между собой перегородкой 6.

Сосуд-испаритель образован периферийной частью 5 поддона 1, Для повышения экономичности термовлагокамеры за счет снижения тепловых потерь кожух 3 изготовлен из двух или более слоев гибкого покрытия, причем внутренний первый слой выполнен из воздухонепроницаемой пленки, например из полиэтиленовой пленки, а второй и последующий слой — из теплоизоляционного материала, при этом поддон 1 также покрыт теплоизоляционным материалом. Испытуемое изделие 7 установлено в центральной части 4 поддона, Для обеспечения плотного облегания кожухом 3 поддона 1 на нижней кромке кожуха 3 выполнена подгибка и через нее пропущен капроновый шнур 8, при затяжке которого обеспечивается плотное облегание кожуха. В периферийной части 5 поддона 1 равномерно размещены нагреватели 9 для подогрева воды, количество которых рассчитывается в зависимости от режимов испытания и объема воды. В кожухе 3 выполнены плотно закрывающиеся отверстия-карманы 10, через которые помещаются в камеру термометр

11 для измерения температуры воздуха внутри камеры, термометр 12 для измерения температуры воды в поддоне и датчик

13 гигрометра. Для перемешивания воздушной среды в камере внутри на каркасе установлены вентиляторы 14. Для нагрева воздушной среды через рукав 15 осуществляется подача подогретого воздуха от тепловоздушного агрегата.

В работе термовлагокамера используется следующим образом.

Испытываемый объект устанавливается на центральной части поддона 1. Каркас 2 накрывается кожухом 3, В нижней части кожух 3 плотно стягивается по периметру поддона 1 с помощью шнура 8, Через рукав 15 подают подогретый воздух в камеру, одновременно включают вентиляторы 14. При достижении необходимой температуры воздуха согласно режимов испытаний включаются нагреватели 9 воды, После испарения некоторого количества воды из сосуда-испарителя в камере создается заданная относительная влажность воздуха.

При достижении заданных параметров испытаний выключаются нагреватели 9 во1728851 ды. За счет тепловых потерь через кожух 3 и поддон 1 камеры в течение нескольких часов происходит понижение температуры воздуха и воды и уменьшение относительной влажности воздуха. Опять включаются нагреватели 9 воды, и процесс повторяется.

25

35

45

Составитель Ю.Ковшов

Техред М. Моргентал Корректор M.Äåì÷èê

Редактор И.Горная

Заказ 1408 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Формула изобретения

1. Термовлагокамера, содержащая корпус с сосудом-испарителем, заполненным водой, нагреватели воды, расположенные горизонтально в сосуде-испарителе и подключенные к источнику питания, о т л и ч аю щ а я с я тем, что, с целью упрощения термовлагокамеры и снижения материальных затрат при ее изготовлении, корпус выполнен в виде поддона и съемного каркаса, покрытого гибким кожухом, закрепленным на поддоне, состоящем из центральной части, на которой установлено испытуемое из5 делие, и периферийной части, причем сосуд-испаритель образован периферийной частью поддона.

2. Термовлагокамера по и;1, о т л и ч аю щ а я с я тем, что, с целью повышения ее

10 экономичности за счет снижения тепловых потерь, кожух изготовлен из двух или более слоев гибкого покрытия, причем первый внутренний слой выполнен из воздухонепроницаемой пленки, а второй и последующие

15 слои — иэ теплоиэоляционного материала, при этом наружная поверхность поддона также покрыта теплоиэоляционным материалом.
