Реферат



Изобретение относится к радиотехнике. Цель изобретения - повышение глубины подавления синфазного сигнала. Дифференциальный усилитель содержит первый 1 и второй 2 операционные усилители, резистор 3 и источники питания 4, 5. Цель изобретения достигнута за счет отсутствия в устройстве резистивных делителей напряжения . 2 ил.

r- ..

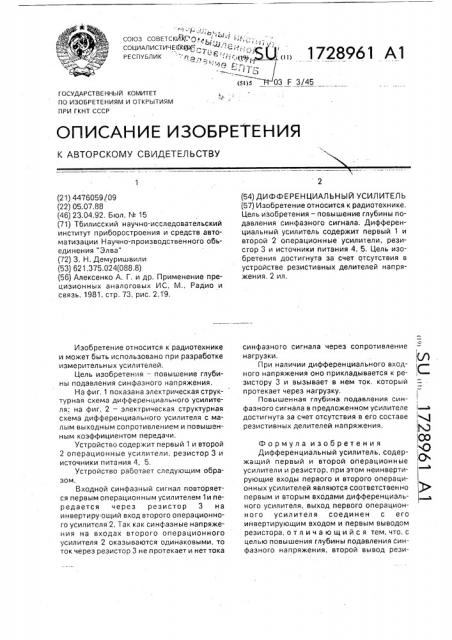

СОЮЗ СОВЕТСКВ Г Q o, сОциАлистичМк@х, - l С;,;;;-, °

РЕСПУбЛИК,П, -:/-. г,() : (l l) (:/ — - .) (5I)5 0

1728961 А1

3 F 3/45

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4476059/09 (22) 05.07.88 (46) 23.04.92. Бюл. М 15 (71) Тбилисский научно-исследовательский институт приборостроения и средств автоматизации Научно-производственного объединения "Элва" (72) 3. Н, Де мур и ш вил и (53) 621.375.024(088,8) (56) Алексенко А. Г, и др. Применение прецизионных аналоговых ИС, М., Радио и связь, 1981, стр, 73, рис. 2,19.

Изобретение относится к радиотехнике и может быть использовано при разработке измерительных усилителей.

Цель изобретения — повышение глубины подавления синфазного напряжения, На фиг. 1 показана электрическая структурная схема дифференциального усилителя; на фиг. 2 — электрическая структурная схема дифференциального усилителя с малым выходным сопротивлением и повышенным коэффициентом передачи.

Устройство содержит первый 1 и второй

2 операционные усилители, резистор 3 и источники питания 4, 5, Устройство работает следующим образом.

Входной синфазный сигнал повторяется первым операционным усилителем 1и передается через резистор 3 на инвертиру:ощий вход второго операционного усилителя 2. Так как синфазные напряжения на входах второго операционного усилителя 2 оказываются одинаковыми, то ток через резистор 3 не протекает и нет тока (54) ДИФФЕРЕНЦИАЛЬНЫЙ УСИЛИТЕЛЬ (57) Изобретение относится к радиотехнике.

Цель изобретения — повышение глубины подавления синфазного сигнала. Дифференциальный усилитель содержит первый 1 и второй 2 операционные усилители, резистор 3 и источники питания 4, 5. Цель изобретения достигнута за счет отсутствия в устройстве резистивных делителей напряжения. 2 ил. синфазного сигнала через сопротивление ( нагрузки, (Л

При наличии дифференциального входного напряжения оно прикладывается к резистору 3 и вызывает в нем ток. который протекает через нагрузку.

Повышенная глубина подавления синфазного сигнала в предложенном усилителе — а достигнута за счет отсутствия в его составе с резистивных делителей напряжения. 1 )

Формула изобретения

Дифференциальный усилитель, содержащий первый и второй операционные усилители и резистор, при этом неинвертирующие входы первого и второго операционных усилителей являются соответственно первым и вторым входами дифференциального усилителя, выход первого операционного усилителя соединен с его инвертирующим входом и первым выводом резистора, отличающийся тем, что, с целью повышения глубины подавления синфазного напряжения, второй вывод рези17289б1 стара.соединен с инвертирующим входом ющимшинампитанияустройства,гальванивторого операционного усилителя, выход чески развязанным с общей шиной питания которого является выходом устройства, а устройства, точка соединения которых соевыводы питания подключены к соответству- динена с вторым выводом резистора. ! ( ф-- -- ..., „„ .":00

Ф

3 г ( г с

Rp g
