Способ сварки ванадия с хромистыми

Способ сварки ванадия с хромистыми

Иллюстрации

Показать все

Реферат

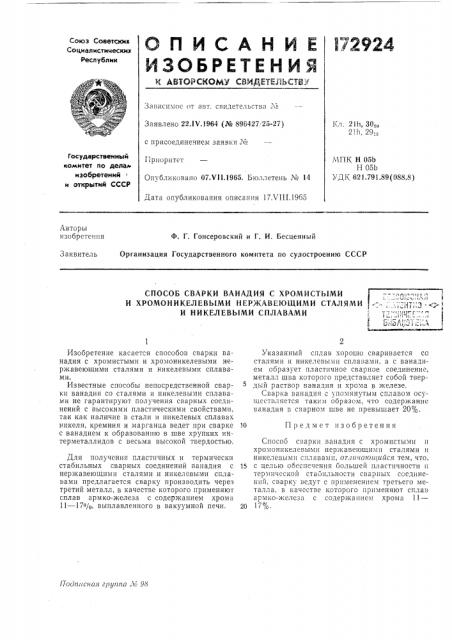

Союз Советсник

Социалистически!!

Республик

Зависимое от авт. свидетельства №

Заявлено 22.1Ч.1964 (№ 896427.25-27) 1,"! -21!! 80zu

2!h, 29:з с присоединением заявки №

Государственный комитет по делал изобретений и открытий СССР

Приоритет!

ЧПК Н 05Ь

Н 05b

УДК 621.791.89(088.8) Опубликовано 07.Ч11.1965. Бюллетень ¹ 14

Дата опубликования описания 17 Ч1П.1965

Авторы изобретения

Ф. Г. Гонсеровский и Г. И. Бесценный

Организация Государственного комитета по судостроению СССР

Заявитель

СПОСОБ СВАРКИ ВАНАДИЯ С ХРОМИСТЫМИ

И ХРОМОНИКЕЛЕВЫМИ НЕРЖАВЕЮЩИМИ СТАЛЯМИ

И НИКЕЛЕВЪ|МИ СПЛАВАМИ! ; г !- t,.nUi il3/ il1 1 в!! А

Предмет изобретения

17одл!!сная гру!гпа Л : 9Ь

Изобретение касается способов сварки ванадия с хромистыми и хромоникелевыми нержавеющими сталями и никелевыми сплавами.

Известные способы непосредственной сварки ванадия со сталями и никелевыми сплавами не гарантируют получения сварных соединений с высокими пластическими свойствами, так как наличие в стали и никелевых сплавах никеля, кремния и марганца ведет при сварке с ванадием к образованию в шве хрупких интерметаллидов с весьма высокой твердостью.

Для получения пластичных и термически стабильных сварных соединений ванадия с нержавеющими сталями и никелевыми сплавами предлагается сварку производить через третий металл, в качестве которого применяют сплав армко-железа с содержанием хрома

11 — 17%, выплавленного в вакуумной печи.

Указанный сплав хорошо сваривается со сталями и никелевыми сплавами. а с ванадием образует пластичное сварное соединение, металл шва которого представляет собой твердый раствор ванадия и хрома в железе.

Сварка ванадия с упомянутым сплавом осуществляется таким образам, что содержание ванадия в сварном шве не превышает 20%.

Способ сварки ванадия с хромистыми и хромоникелевыми нержавеющими сталями и никелевыми сплавами, огличаюи;ийся тем, что, 15 с целью обеспечения большей пластичности и термической стаоильности сварных соединений, сварку ведут с применением третьего металла, в качестве которого применяют сплав армко-железа с содержанием хрома 11—

20 17% .
