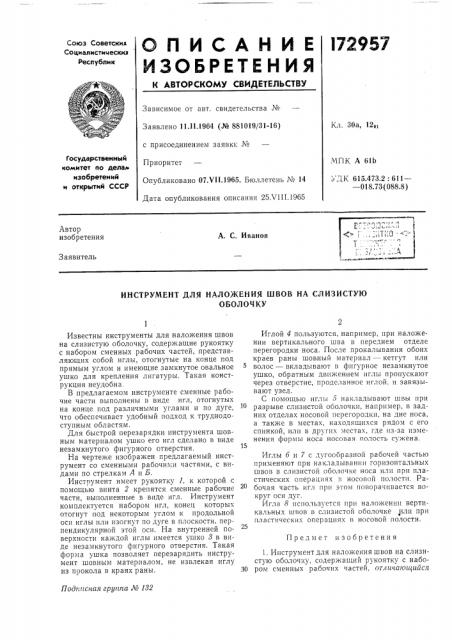

ОП ИСАН ИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски»
Социалистически»
Республик
Зависимое от авт. свидетельства №
Кл. 30а, 12oi
Заявлено 11.11.1964 (№ 881019/31-16) с присоединением заявки №
Приоритет
Государственный комитет по делан изобретений и открытий СССР
МПК А 61Ь
5 ДК 615.473.2: 611— — 018.73 (088.8) Опубликовано 07.VI I.1965. Бюллетень № 14
Дата опубликования описания 25ХП1.1965
Автор изобретения
А. С. Иванов
Заявитель
ИНСТРУМЕНТ ДЛЯ НАЛОЖЕНИЯ ШВОВ НА СЛИЗИСТУЮ
ОБОЛОЧКУ
Предмет изобретения
Подписная ариппа .Ч 182
Известны инструменты для наложения швов на слизистую оболочку, содержащие рукоятку с набором сменных рабочих частей, представляющих собой иглы, отогнутые на конце под прямым углом и имеющие замкнутое овальное ушко для крепления лигатуры, Такая конструкция неудобна.
В предлагаемом инструменте сменные рабочие части выполнены в виде игл, отогнутых на конце под различными углами и по дуге, что обеспечивает удобный подход к труднодоступным областям, Для быстрой перезарядки инструмента шовным материалом ушко его игл сделано в виде незамкнутого фигурного отверстия.
На чертеже изображен предлагаемый инструмент со сменными рабочими частями, с видами по стрелкам А и Б, Инструмент имеет рукоятку I, к которой с помощью винта 2 крепятся сменные рабочие части, выполненные в виде игл. Инструмент комплектуется набором игл, конец которых отогнут под некоторым углом к продольной оси иглы или изогнут по дуге в плоскости, перпендикулярной этой оси, На внутренней поверхности каждой иглы имеется ушко 8 в виде незамкнутого фигурного отверстия. Такая форма ушка позволяет перезарядить инструмент шовным материалом, не извлекая иглу из прокола в краях раны.
Иглой 4 пользуются, например, при наложении вертикального шва в переднем отделе перегородки носа. После прокалывания обоих краев раны шовный материал — кетгут или волос — вкладывают в фигурное незамкнутое ушко, обратным движением иглы пропускают через отверстие, проделанное иглой, и завязывают узел.
С помощью иглы 5 накладывают швы при разрыве слизистой оболочки, например, в задних отделах носовой перегородки, на дне носа, а также в местах, находящихся рядом с его спинкой, или в других местах, где пз-за изменения формы носа носовая полость сужена.
Иглы б н 7 с дугообразной рабочей частью применяют при накладывании горизонтальных швов в слизистой оболочке носа илп при пластических операциях в носовой полости, Рабочая часть игл при этом поворачивается вокруг оси дуг.
Игла 8 используется при наложении вертикальных швов в слизистой оболочке рли при пластических операциях в носовой полости.
1. Инструмент для наложения швов на слизистую оболочку, содержащий рукоятку с набо30 ром сменных рабочих частей, отличающийся
172957
Составитель Е. Ланцбург
Редактор P. Чистова Техред Л. К, Ткаченко Корректор Л. Марисич
Заказ 2068(4 Тираж 450 Формат бум. 60К90 /8 Объем 0,1 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 тем, что, с целью удобства подхода к труднодоступным областям, его сменные рабочие части выполнены в виде игл, отогнутых на конце под различными углами и по дуге.
2. Инструмент по п. 1, отличающийся тем, что, с целью удобства его перезарядки шовным материалом, ушко иглы выполнено в виде незамкнутого фигурного отверстия.
