Установка для приготовления и запрессовки модельной массы

Установка для приготовления и запрессовки модельной массы

Иллюстрации

Показать все

Реферат



Изобретение относится к литейному производству, к установкам для приготовления и запрессовки модельной масы, преимущественно ВИАМ-102. Целью изобретения является повышение качества моделей. Это достигается за счеттого, что узел запрессовки модельной массы размещен по центру узла для приготовления модельной массы, а смеситель для приготовления модельной массы выполнен в виде трех стержней с лопастями, имеющих возможность поворачиваться на центральной оси, закрепленной на крышке цилиндра. 4 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)s В 22 С 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

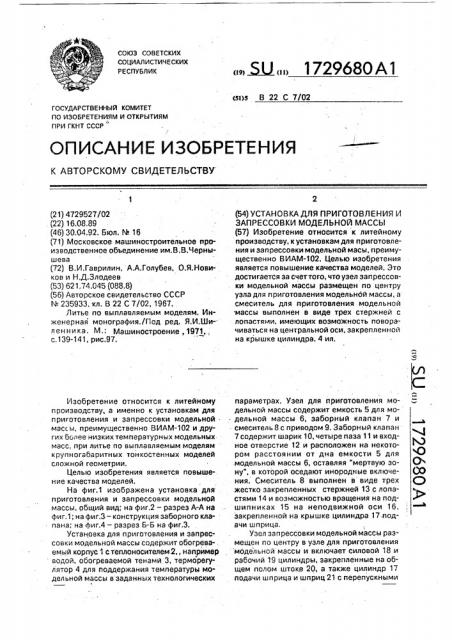

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4729527/02 . (22) 16.08.89 (46) 30,04.92. Бюл. М 16 (71) Московское машиностроительное производственное объединение им.В.В.Чернышева (72) B,È,Ãàâðèëèí, А.А.Голубев, О.Я.Новиков и Н.Д.Злодеев (53) 621.74.045 (088.8) (56) Авторское свидетельство СССР

N 235933, кл. В 22 С 7/02, 1967.

Литье по выплавляемым моделям, Инженерная монография./Под ред. Я.И.ШиJt e H H v K a M.: Машиностроение, 1971,, с.139-141, рис.97.

Изобретение относится к литейному производству, а именно к .установкам для приготовления и запрессовки модельной массы, преимущественно ВИАМ-102 и других более низких температурных модельных масс, при литье по выплавляемым моделям крупногабаритных тонкостенных моделей сложной геометрии.

Целью изобретения является повышение качества моделей.

На фиг.1 изображена установка для приготовления и запрессовки модельной массы, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3- конструкция заборного клапана; на фиг.4 — разрез Б-Б на фиг,3.

Установка для приготовления и запрессовки модельной массы содержит обогрева-. емый корпус 1 с теплоносителем 2„например водой, обогреваемой тенамй 3, терморегулятор 4 для поддержания температуры модельной массы в заданных технологических Ы 1729680 А1 (54) УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ И

ЗАПРЕССОВКИ МОДЕЛЬНОЙ МАССЫ (57) Изобретение относится к литейному производству, к установкам для приготовления и запрессовки модельной масы, преимущественно ВИАМ-102. Целью изобретения является повышение качества моделей. Это достигается за счеттого, что узел запрессовки модельной массы размещен по центру узла для приготовления модельной массы, а смеситель для приготовления модельной массы выполнен в виде трех стержней с лопастями, имеющих возможность поворачиваться на центральной оси, закрепленной на крышке цилиндра. 4 ил.

°параметрах. Узел для приготовления модельной массы содержит емкость 5 для мо. дельной массы 6, заборный клапан 7 и смеситель 8 с приводом 9. Заборный клапан

7 содержит шарик 10, четыре паза 11 и входное отверстие 12 и расположен на некотором расстоянии от дна емкости 5 для модельной массы 6, оставляя "мертвую зо- О ну", в которой оседают инородные включе- QQ ния. Смеситель 8 выполнен в виде трех С) жестко закрепленных стержней 13 с лопастями 14 и возможностью вращения на подшипниках 15 на неподвижной оси 16, закрепленной на крышке цилиндра 17.подачи шприца.

Узел за прессовки модельной массы размещен по центру в узле для приготовления модельной массы и включает силовой 18 и рабочий 19 цилиндры, закрепленные на общем полом штоке 20, а также цилиндр 17 подачи шприца и шприц 21 с перепускными

1729680

Лъю Ы7Б ф7СУ У ффЯ

4vg 1

5-Б

j3 guest

Suan

Составитель В. Гаврилин

Редактор 3. Ходакова Техред М.Моргентал Корректор M. Кучерявая

Заказ 1465 Тираж Подписное
