Элемент для образования декоративных поверхностей

Элемент для образования декоративных поверхностей

Иллюстрации

Показать все

Реферат



Изобретение относится к декоративноприкладному искусству. Сущность изобретения: рабочие поверхности впадин и выступов элемента для образования декоративных поверхностей частей окружности одного радиуса. 3 ил.

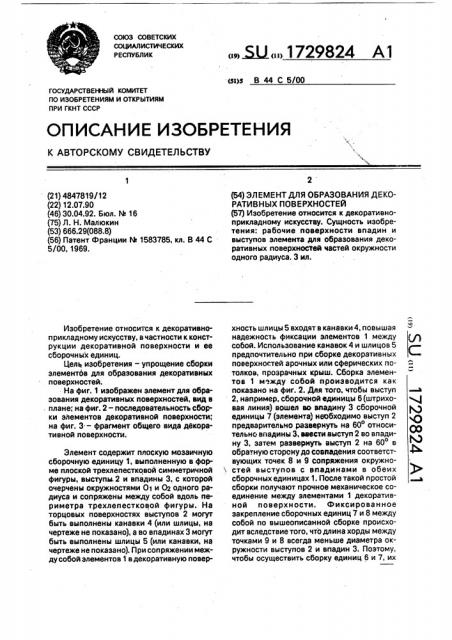

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (11) (31)з В 44 С 5/00

ГОСУДАРСТВЕН1Ый КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4847819/12 (22) 12.07.90 (46) 30.04.92. Бюл. t4 16 (75) Л. Н. Малюкин (53) 666.29(088.8) (56) Патент Франции М 1583785, кл. В 44 С

5/00, 1969.

Изобретение относится к декоративнои рикладному искусству, в частности к конструкции декоративной поверхности и ее сборочных единиц.

Целц изобретения — упрощение сборки элементов для образования декоративных поверхностей.

На фиг. 1 изображен элемент для образования декоративных поверхностей, вид в плане; на фиг. 2 — последовательность сборки элементов декоративной поверхности; на фиг. 3 — фрагмент общего вида декоративной поверхности.

Элемент содержит плоскую мозаичную сборочную единицу 1, выполненную в форме плоской трехлепестковой симметричной фигуры, выступы.2 и впадины 3, с которой очерчены окружностями 01 и Оз одного радиуса и сопряжены между собой вдоль периметра трехлепестковой фигуры. На торцовых поверхностях выступов 2 могут быть выполнены канавки 4 (или шлицы, на чертеже не показано), а во впадинах 3 могут быть выполнены шлицы 5 (или канавки, на чертеже не показано). При сопряжении между собой элементов 1 в декоративную повер(54) ЭЛЕМЕНТ ДЛЯ ОБРАЗОВАНИЯ ДЕКОРАТИВНЫХ ПОВЕРХНОСТЕЙ (57) Изобретение относится к декоративноприкладному искусству. Сущность изобретения: рабочие поверхности впадин и выступов элемента для образования декоративных поверхностей частей окружности одного радиуса. 3 ил. хность шлицы 5 входят в канавки 4, повышая надежность фиксации элементов 1 между (/) собой. Использование канавок 4 и шлицов 5 предпочтительно при сборке декоративных поверхностей арочных или сферических потолков, прозрачных крыш. Сборка элементов 1 м".æäó собой производится как показано на фиг. 2. Для того, чтобы выступ

2, например, сборочной единицы 6(штриховая линия) вошел ао впадину 3 сборочной р единицы 7 (элемента) необходимо выступ 2 предварительно развернуть на 60 относительно впадины 3, ввести выступ 2 во впадину 3, затем развернуть выступ 2 на 60 в обратную сторону до совпадения соответствующих точек 8 и 9 сопряжения окружностей выступов с впадинами в обеих сборочных единицах 1. После такой простои сборки получают прочное механическое соединение между элементами 1 декоративной поверхности. Фиксированное закрепление сборочных единиц 7 и 8 между собой по вышеописанной сборке происходит вследствие того, что длина хорды между точками 9 и 8 всегда меньше диаметра окружности выступов 2 и впадин 3, Поэтому, чтобы осуществить сборку единиц 6 и 7, их

1729824 надо первоначально сопрягать под углом в

60 между осями МН и КЛ (фиг. 2).Затем поворотом единицы 6 на 60 относительно единицй 7 осуществляют их взаимную фиксацию.

Аналогично осуществляют сборку декоративной поверхности в целом по фиг. 3 (фрагмент декоративной поверхности).

Применение канавок 4 на выступах 2 и шлицев 5 позволяет увеличить надежность сборки, но не всегда является обязательным и, как указывалось выше, производится в случаях, когда декоративная поверхность в целом повергается изгибу.

Формула изобретения

Элемент для образования декоративных поверхностей, выполненный по форме плоской трехлепестковой симметричной

5 фигуры, на торцовых рабочих поверхностях впадин и выступов которой выполнены соединительные шлицы и канавки для связи с соответствующими им канавкам и шлицам других аналогичных трехлепестковых фи10 гур, отличающийся тем, что, с целью. упрощения сборки, соединительные шлицы и канавки выполнены по всей длине рабочих поверхностей впадин и выступов и сопряжены между собой, а рабочие

15 поверхности впадин и выступов выполнены в виде частей окружности одного радиуса.

1729824

1729824

Составитель Л.Малюкин

Редактор Л.Пчолинская Техред М.Моргентал Корректор О. Кравцова

Заказ 1472 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
