Способ получения поливинилового спирта i o/iu/\:.c.- :а
Иллюстрации
Показать всеРеферат

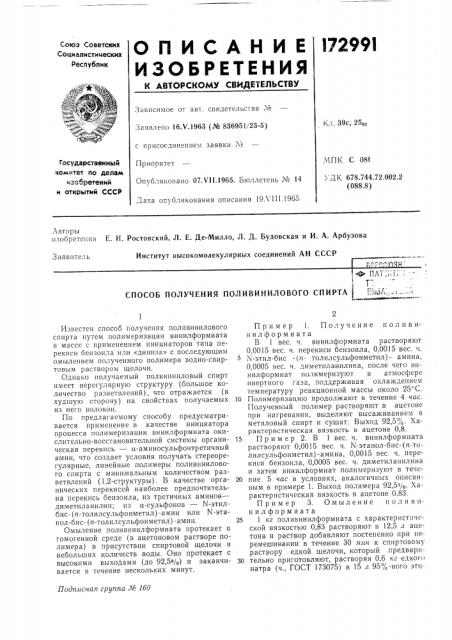

О П И С А Н И Е l7299l
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕДЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 39с, 250, Заявлено 16.V.1963 (№ 836951!23-5) с присоединением заявки М
Приоритет
Опубликовано 07.Л1,1965. Бюллетень № 14
3,ата опубликования описания 19Х111.1965
Государственный комитет по делам изобретений и открытий СССР
МП1, С ОМ ,, ДК, 678.744.72.002.2 (088.8) Авторы изобретения Е. Н. Ростовский, Л. Е. Де-Милло, Л. Д. Будовская и И. А. Арбузова
Институт высокомолекулярных соединений АН СССР
Заявитель,.4 ПАТ;;! ::: ! 1
СПОСОБ ПОЛУЧЕНИЯ ПОЛИВИНИЛОВОГО СПИРТА 1 1дчо/ (- дюЮ
Подписная. группа № 1бО
Известен способ получения поливинилового спирта путем полимеризации винилформиата в массе с применением инициаторов типа перекиси бензоила или «диниза» с последующим омылением полученного полимера водно-спиртовым раствором щелочи.
Однако получаемый поливиниловый спирт имеет нерегулярную структуру (большое количество разветвлений), что отражается (в худшую сторону) на свойствах получаемых из него волокон.
По предлагаемому способу предусматривается применение в качестве инициатора процесса полимеризации винилформиата окислительно-восстановительной системы органическая перекись — а-аминосульфонтретичный амин, что создает условия получать стереорегулярные, линейные полимеры поливинилового спирта с минимальным количеством разветвлений (1,2-структуры). В качестве органических перекисей наиболее предпочтительна перекись бензоила, из третичных аминов— диметиланилин; из а-сульфонов — N-этилбис- (и-толилсульфонметил) -амин или N-этанол-бис- (n-толилсульфонметил) -амин, Омыление поливиннлформната протекает в гомогенной среде (в ацетоновом растворе полимера) в присутствии спиртовой щелочи и йебольших количеств воды. Оно протекает с высокими выходами (до 92,50 0) и заканчивается в течение нескольких минут.
Пример 1, Получение поливинилформиата
В 1 вес. ч. винилформиата растворяют
0,0015 вес. ч. перекиси бензоила, 0,0015 вес. ч.
М-этил-бис - (и- толилсульфонметил) — амина, 0,0005 вес. ч. диметиланилина, после чего вннилформиат полимеризуют в атмосфере инертного газа, поддерживая охлаждением температуру реакционной массы около 25 С.
10 Полимеризацию продолжают в течение 4 час.
Полученный полимер растворяют в ацетоне при нагревании, выделяют высаживанием в метиловый спирт и сушат, Выход 92,5%. Характеристическая вязкость в ацетоне 0,8.
15 Пример 2. В 1 вес. ч. винилформиата растворяют 0,0015 вес. ч. N-этанол-бис-(и-толилсульфонметил)-амина, 0,0015 вес. ч. перекиси бензоила, 0,0005 вес. ч. диметиланилина и затем винилформиат полимеризуют в тече20 ние 5 час в условиях, аналогичных описанным в примере 1. Выход полимера 92,5>/,. Характеристическая вязкость в ацетоне 0,83.
Пример 3. Омыление поливинил формиата
25 1 кг поливинилформиата с характеристической вязкостью 0,83 растворяют в 12,5 л ацетона и раствор добавляют постепенно при перемешивании в течение 30 мин к спиртовому раствору едкой щелочи, который предварн30 тельно приготовляют, растворяя 0,6 кг едког > натра (ч., ГОСТ 173075) в 15 л 95% ного этн3 лового спирта. Перемешивание продолжают в течение 15 — 20 мин, выпавший осадок отфильтровывают, промывают холодной водой, затем тщательно метиловым спиртом высушивают в вакууме при температуре 30 С. Выход полимера 98о,,. В полученном полимере остаточное количество формиатных групп (по анализу) равно 0,68%.
17299i
Предмет изобретения
Способ получения пол и винилового спирта путем полимеризации винилформиата в массе под действием инициаторов с последующим омылением полученного полимера водно-спиртовым раствором щелочи, отличающийся тем, что, с целью улучшения свойств поливинилового спирта, в качестве инициатора процесса полимеризации винилформиата применяют окисл ительно-восстановительную систему органическая перекись — а-аминосульфонтре-,ичнь:и амин.
Составитель В, Филимонов
Редактор Б. Шнейдерман Техред Т. H. Курилко Корректор О. И. Попова
Заказ l956,5 1ира>к 875 Формат бум. 60>;90 iа Объем 0,13 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
