Гидравлический ускоритель потока для лесосплава

Гидравлический ускоритель потока для лесосплава

Иллюстрации

Показать все

Реферат



Изобретение относится к водному транспорту и может быть использовано для перемещения плавающих лесоматериалов по поверхности воды. Целью изобретения является повышение эффективности ускорителя путем исключения круговой циркуляции потока. Гидравлический ускоритель содержит водонепроницаемый корпус, внутри которого размещен электродвигатель 2, соединенный передачей 3 с приводным валом 4, на котором смонтированы гребные колеса 5 и тяговое устройство 6 с нагнетательной лопастью 7, гидравлический затвор 8, кинематически связанный с тяговым устройством 6 посредством передачи 9 и размещенный в смесительной камере 10с насадком 11.2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 729979 А2 (я)5 В 65 G 69/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1449471 (21) 4795986/11 (22) 26.02.90 (46) 30.04.92. Бюл. М 16 (71) Марийский политехнический институт им. А.M.Ãîðüêîãî (72) Е.М.Царев (53) 621.864(088.8) (56) Авторское свидетельство СССР

М 1449471, кл. В 65 G 69/20, 1989. (54) ГИДРАВЛИЧЕСКИЙ УСКОРИТЕЛЬ ПОТОКА ДЛЯ ЛЕСОСПЛАВА (57) Изобретение относится к водному транспорту и может быть использовано для перемещения плавающих лесоматериалов по поверхности воды. Целью изобретения является повышение эффективности ускорителя путем исключения круговой циркуляции потока. Гидравлический ускоритель содержит водонепроницаемый корпус, внутри которого размещен электродвигатель 2, соединенный передачей 3 с приводным валом 4, на котором смонтированы гребные колеса 5 и тяговое устройство 6 с нагнетательной лопастью 7, гидравлический затвор 8, кинематически связанный с тяговым устройством 6 посредством передачи 9 и размещенный в смесительной камере 10 с насадком 11. 2 ил.

1729979

Составитель Л. Трофимчук

Редактор Л. Павлова Техред М.Моргентал Корректор И. Муска

Заказ 1480 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к водному транспорту и может быть использовано для перемещения плавающих лесоматериалов по поверхности воды.

Целью изобретения является повышение эффективности ускорителя путем исключения круговой циркуляции потока.

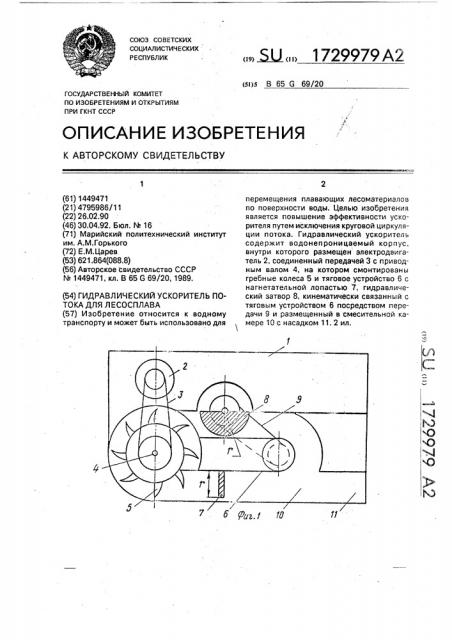

На фиг.1 схематически изображен ускоритель; на фиг.2 — то же, вид в плане.

Гидравлический ускоритель содержит водонепроницаемый корпус 1, внутри которого размещен электродвигатель 2, соединенный передачей 3 с приводным валом 4, на котором смонтированы гребные колеса 5 и тяговое устройство 6 с нагнетательной лопастью 7, гидравлический затвор 8, кинематически связанный с тяговым устройством 6 посредством передачи 9 и размещенный в смесительной камере 10 с ндсддком 11.

Ускоритель работает следующим образом.

При вращении электродвигателя 2 крутящий момент через передачу 3 передается на приводной вал 4, приводя во вращение гребные колеса 5, которые создают поток.

Одновременно смонтированное на том же валу 4 тяговое устройство 6 приводится во вращение, и при этом от него посредством передачи 9 приводится во вращение гидравлический затвор 8, который, работая синхронно с лопастью 7, периодически через определенный промежуток времени нагнетает дополнительный расход жидкости в смесительную камеру 10, создавая пульси5 рующий поток. Причем, когда лопасть 7 нагнетает жидкость в смесительную камеру

10, затвор 8 в это время находится в закрытом -остоянии, тем самым жидкость не вовлекается в круговое движение, давление в

10 смесительной камере возрастает, а следовательно, повышается эффективность пульсирующего потока, Для обеспечения синхронной работы нагнетательной лопасти 7 и гидравлическо15 го затвора 8 необходимо, чтобы затвор 8 вращался в (1 + — ) раз медленнее, чем

h лг приводной вал 4 тягового устройства 6. При этом высота лопасти 7 и радиус гидравличе20 ского затвора 8 равны r, а расстояние между осями тягового устройства 6 равно h.

Формула изобретения

Гидравлический ускоритель потока для лесосплава по авт. св. М 1449471, о т25 л и ч а ю шийся тем, что, с целью повышения эффективности ускорителя путем исключения круговой циркуляции потока, он снабжен дополнительным нагнетателем, выполненным в виде полуци30 линдра, кинематически связанного с основным нагнетателем.
