Патент ссср 173009
Патент 173009
Классы МПК
Патент ссср 173009
Иллюстрации
Реферат
!

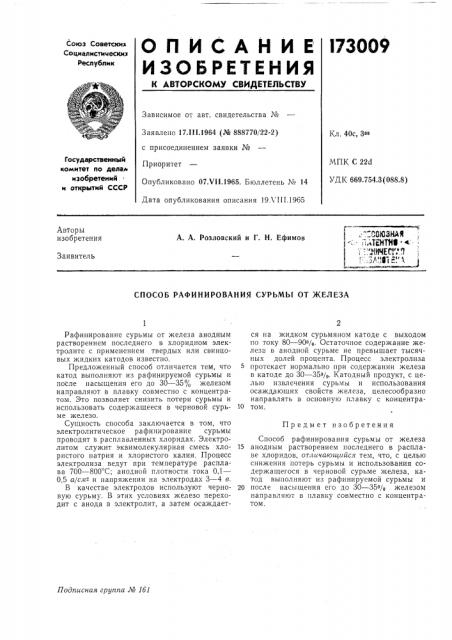

73ОО9
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски
Социалистически
Республик
Зависимое от авт. свидетельства №
Заявлено 17.111.1964 (№ 888770/22-2) с присоединением заявки №
Приоритет
Опубликовано 07Х11.1965. Бюллетень № 14
Дата опубликования описания 19Х! !!.1965
Кл. 40с, 30
Государственный комитет по делан изобретений и открытий СССР
МПК С 22d
УД К 669.754.3 (088.8) Авторы изобретения
А. А. Розловский и Г. Н. Ефимов
Заявитель
СПОСОБ РАФИНИРОВАНИЯ СУРЪМЬ1 ОТ ЖЕЛЕЗА
Подписная группа № 161
Рафинирование сурьмы от железа анодным растворением последнего в хлоридном электролите с применением твердых или свинцовых жидких катодов известно.
Предложенный способ отличается тем, что катод выполняют из рафинируемой сурьмы и после насыщения его до 30 — 35% железом направляют в плавку совместно с концентратом. Это позволяет снизить потери сурьмы и использовать содержащееся в черновой сурьме железо.
Сущность способа заключается в том, что электролитическое рафинирование сурьмы проводят в расплавленных хлоридах. Электролитом служит эквимолекулярная смесь хлористого натрия и хлористого калия. Процесс электролиза ведут при температуре расплава 700 — 800 С; анодной плотности тока 0,1—
0,5 а/сл- и напряжении на электродах 3 — 4 в.
В качестве электродов используют черновую сурьму. В этих условиях железо переходит с анода в электролит, а затем осаждается на жидком сурьмяном катоде с выходом по току 80 — 90%. Остаточное содержание железа в анодной сурьме не превышает тысячных долей процента. Процесс электролиза протекает нормально при содержании железа в катоде до 30 — 35%. Катодный продукт, с целью извлечения сурьмы и использования осаждающих свойств железа, целесообразно направлять в основную плавку с концентра10 том.
Предмет изобретения
Способ рафинирования сурьмы от железа
15 анодным растворением последнего в расплаве хлоридов, отличающийся тем, что, с целью снижения потерь сурьмы и использования содержащегося в черновой сурьме железа, катод выполняют из рафинируемой сурьмы и
20 после насыщения его до 30 — 35% железом направляют в плавку совместно с концентратом,
