Реферат



Предложенный механизм для выключения швейного полуавтомата может быть использован в различном технологическом оборудовании швейной промышленности и обеспечивает точность положения рабочих элементов последнего после выполнения останова. Механизм размещен на главном валу швейного полуавтомата и содержит пластины и кулачок, между которым размещен сепаратор с роликами, обеспечивающими в процессе работы их кинематическое замыкание. Кроме того, в состав механизма входит подпружиненный упор, снабженный наконечником, соединение которого с рабочим концом упора выполнено с использованием пружины сжатия, 4 ил.

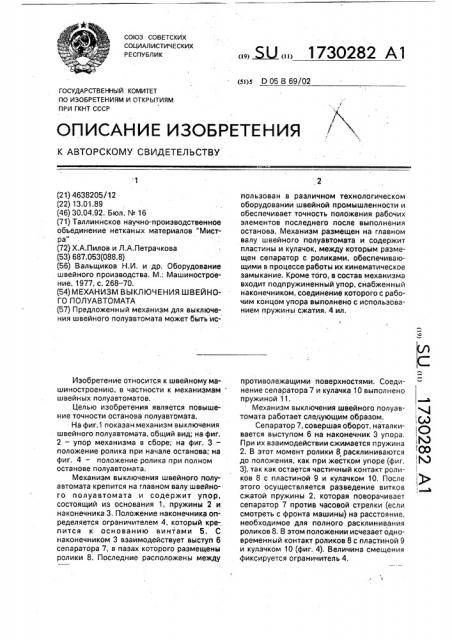

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 0 05 В 69/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4638205/12 (22) 13.01.89 (46) 30.04.92. Бюл. N 16 (71) Таллиннское научно-производственное объединение нетканых материалов "Мистра" (72) Х.А.Пилов и Л.А,Петрачкова (53) 687;053(088.8) (56) Вальщиков Н.И, и др. Оборудование швейного производства. М.: Машиностроение, 1977, с. 268-70. (54) МЕХАНИЗМ ВЫКЛЮЧЕНИЯ ШВЕЙНОГО ПОЛУАВТОМАТА (57) Предложенный механизм для выключения швейного полуавтомата может быть исИзобретение относится к швейному машиностроению, в частности к механизмам швейных полуавтоматов.

Целью изобретения является повышение точности останова полуавтомата.

На фиг.1 показан механизм выключения швейного полуавтомата, общий вид; на фиг, 2 — упор механизма в сборе; на фиг. 3— положение ролика при начале останова; на фиг. 4 — положение ролика при полном останове полуавтомата.

Механизм выключения швейного полуавтомата крепится на главном валу швейного полуавтомата и содержит упор, состоящий из основания 1, пружины 2 и наконечника 3. Положение наконечника определяется ограничителем 4, который крепится к основанию винтами 5. С наконечником 3 взаимодействует выступ 6 сепаратора 7, в пазах которого размещены ролики 8. Последние расположены между

„„, Ж„„1730282 А1 пользован в различном технологическом оборудовании швейной промышленности и обеспечивает точность положения рабочих элементов последнего после выполнения останова. Механизм размещен на главном валу швейного полуавтомата и содержит пластины и кулачок, между которым размещен сепаратор с роликами, обеспечивающими в процессе работы их кинематическое замыкание. Кроме того, в состав механизма входит подпружиненный упор, снабженный наконечником, соединение которого с рабочим концом упора выполнено с использованием пружины сжатия, 4 ил. противолежащими поверхностями. Соединение сепаратора 7 и кулачка 10 выполнено пружиной 11, 1

Механизм выключения швейного полуавтомата работает следующим образом, ъ

1 ММ

Сепаратор 7, совершая оборот, наталкивается выступом 6 на наконечник 3 упора, При их взаимодействии сжимается пружина

2. В этот момент ролики 8 расклиниваются Со т % до положения, как при жестком упоре (фиг. il i

3), так как остается частичный контакт роликоа 8 с пластиной 9 и кулачком 10. Посла этого осуществляется разведение витков сжатой пружины 2, которая поворачивает сепаратор 7 против часовой стрелки (если смотреть с фронта машины) на расстояние, необходимое для полного расклинивания роликов 8. В этом положении исчезает одновременный контакт роликов 8 с пластиной 9 и кулачком 10 (фиг. 4), Величина смещения фиксируется ограничитель 4.

1730282

4 Д

Фимоз

Составитель Н. Крючков

Техред М.Моргентал Корректор Т. Малец

Редактор Н. Горват

Заказ 1495 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

При включении машины упор выходит из-под выступа 6 сепаратора 7, а пружина 11 снова обеспечивает ввод роликов 8 между пластиной 9 профилирующими пазами кулачка 10.

Описанный механизм обеспечивает стабильное смещение в требуемое положение рабочих элементов машины, что способствует гарантированной точности останова.

Формула изобретения

1. Механизм выключения. швейного полуавтомата, содержащий пластину, ролики, торцовый кулачок, упор и сепаратор с выступом, отличающийся тем, что, с целью обеспечения точности останова, полуавтомат дополнительно снабжен средством для

5 предотвращения контакта роликов с кулачком и пластиной после останова полуавтомата.

2.Механизм поп.1, отл ича ющийся тем, что средство для предотвращения кон10 такта роликов с кулачком и пластиной выполнено в виде подпружиненного наконечника, размещенного на упоре.
